Ces graphiques montrent l’évolution dans le temps des grandeurs (pression, vitesse et coefficient Cp) aux points de relevés donnés. Les relevés sont divisés en trois groupes selon le type de maillage sur lequel se trouvent leurs points : un maillage « Champ d'écoulement », un maillage « Modèle d'origine » et un maillage « Modèle simplifié » ; pour plus d'informations sur les relevés, reportez-vous au chapitre Relevés.
Les exceptions sont les « Relevés ponctuels » sur le « Modèle d’origine », dont les courbes sont toujours tracées à partir des données de flux transitoires pour l’ensemble du domaine. Cela est dû à des raisons techniques liées à l’extrapolation de la pression sur le modèle d’origine. Les courbes reposant sur le modèle d’origine présentent une autre particularité, à savoir le cas où le modèle d'origine est constitué d’une plaque plane ayant deux valeurs de résultat différentes en un point (par exemple, une pression différente sur les faces avant et arrière de la plaque). Dans ce cas, deux courbes différentes sont représentées graphiquement et sont signalées par un suffixe spécial : « Avant » et « Arrière », voir Mesh Section .

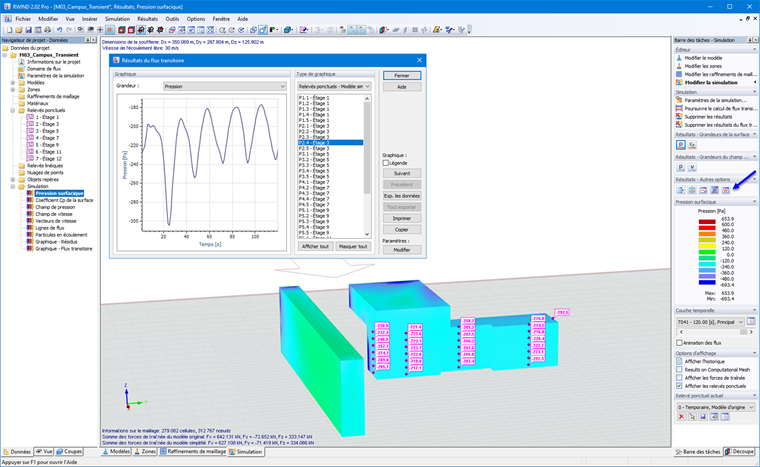

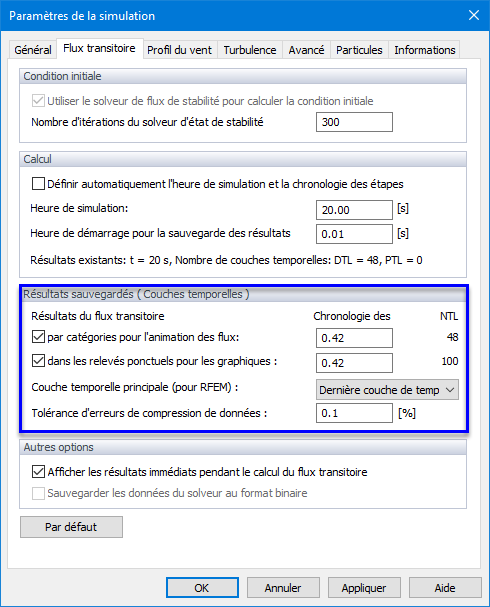

Pour résumer, avant le calcul, il est nécessaire de définir les relevés ponctuels comme d'intérêt et d'activer la sauvegarde des données pour les graphiques dans les Paramètres de simulation, puis après le calcul transitoire, vous pouvez afficher les courbes pour le relevé ponctuel sélectionné dans le pas de temps donné, comme vous pouvez le voir dans la fenêtre image ci-dessous.
Les noms des courbes dans le graphique correspondent à la numérotation des relevés ponctuels, qui peuvent être affichés graphiquement selon l’image ci-dessous.
