数量时间图形

这些曲线显示了给定压力探测器各点的物理量(压力、风速和 Cp系数)随时间的变化。 根据其点所在的网格类型,探测器分为三组: 分为“流场”网格、“原始模型”网格和“简化模型”网格;关于探测器的更多信息,请参见章节 探测器.

重要

对于计算前定义的探测器,曲线值取自该探测器存储的瞬态流数据,而对于其他探测器(额外创建或修改的),曲线值取自整个域存储的瞬态流数据。

“原始模型”上的“点探测器”例外,其曲线总是根据整个域的瞬态流数据绘制。 这是由于技术原因,无法外推原始模型上的压力。 原始模型上的曲线还有另一个特性,即原始模型是由一块平板组成的,但在一个点上有两个不同的结果值(例如,板正面和背面的压力不同)。 在这种情况下,将在图形中绘制两条不同的曲线,并用特殊后缀标记: 前面和后面,见 Mesh Section 截面中的。

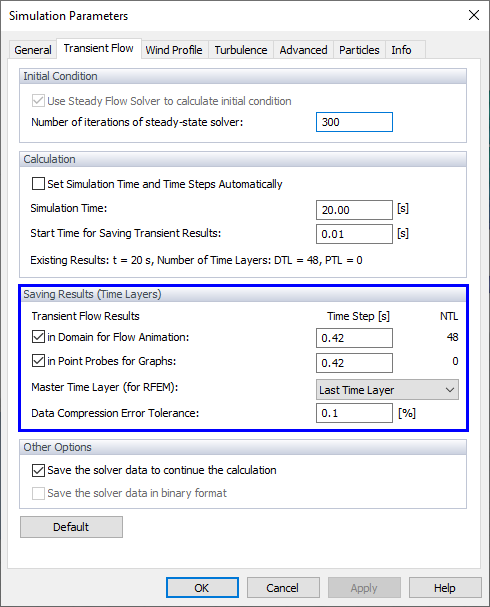

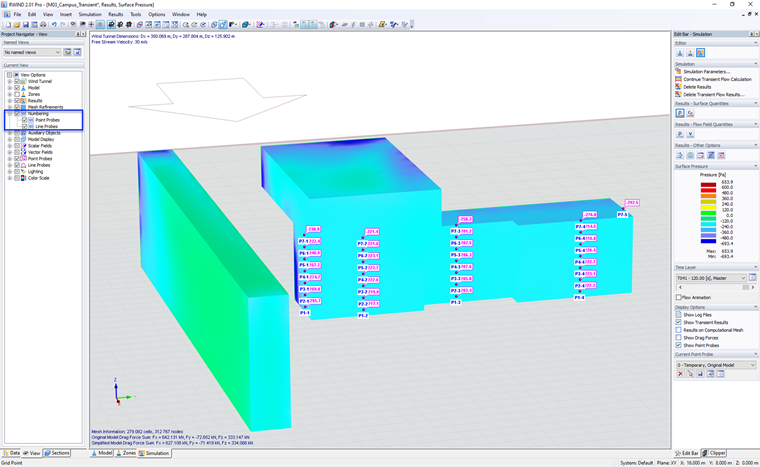

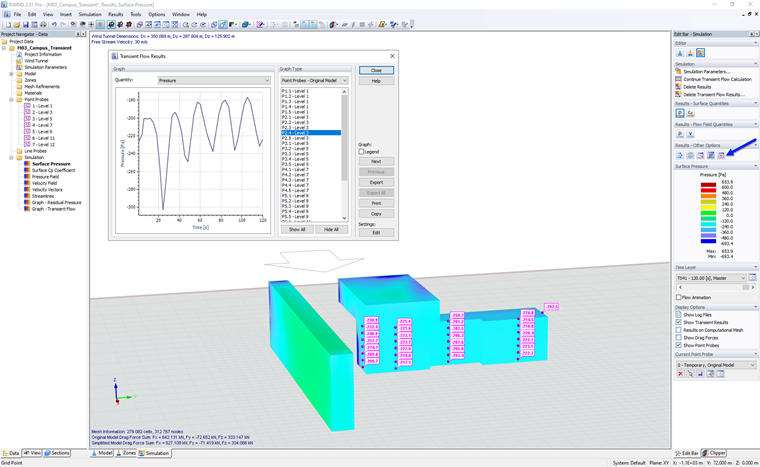

总而言之,在计算之前,需要在感兴趣的地方定义点探针,并激活模拟参数对话框,然后在瞬态计算之后,您可以在给定的时间层中显示所选点探针的曲线,如您在image 下。

图中的曲线名称与探测点的编号相对应,可根据下图在图形中显示。
