RWIND 3 和 RFEM 6/RSTAB 9

RWIND 3是一款用于在一般结构上定义风荷载的优秀工具。 RWIND 3 is a separate program that is used externally to determine load cases and wind loads for RFEM 6 and RSTAB 9 models. 对于 RFEM 的模型可以由杆件、面和/或实体组成。 对于 RSTAB 模型可以创建完全符合结构体系的荷载模型,例如格构式塔架或无覆盖层的支撑梁。 RWIND 使用数值 CFD (Computational Fluid Dynamics) 模型对风洞中物体周围的流动进行流体力学模拟。 RFEM 或 RSTAB 程序通过模拟计算给出一定的风荷载,

仿真时使用三维有限体积网格划分网格。 RWIND 软件可以自动进行网格划分,并且只需要输入几个参数就可以设置整体的网格密度,以及模型附近的局部网格细化。 为了计算模型上的气流和表面压力,使用了不可压缩湍流的有限体积数值求解器。 然后将结果外推到模型上。 RWIND 可与各种数值求解器结合使用。 目前,我们推荐使用 OpenFOAM® 软件包,根据我们的测试,它可以提供非常好的结果,是广泛应用于CFD模拟的工具。 替代的数值求解器正在开发中。

RWIND 3 is able to read the topology from RFEM 6 and RSTAB 9 models as well as from *.stl, *.ifc, *.obj, and *.vtp files (importing *.stp and *.igs files is in preparation). 所需的角部或连接处的较小修正会自动应用。 The data relevant to the loading can be defined either in RWIND 3 or in the RFEM 6 / RSTAB 9 load cases. 建议使用后一种方法: 使用它 湍流的影响可以被考虑在内。 风洞的尺寸根据模型的大小进行设置,但是也可以根据需要进行调整。

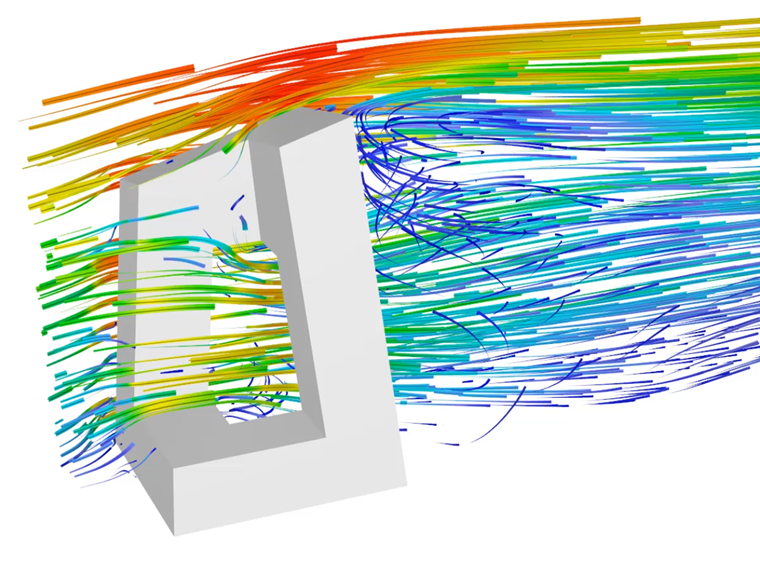

模拟的结果包括模型周围的压力场和速度场、流线、表面压力和杆件力。 是稳态分析的结果。 所有结果都通过彩色地图(等值面)或等值线在模型上或在风洞中通过切片平面进行说明。 通过流线动画显示,可以轻松评估层流和湍流的影响。 除了模拟计算之外,RFEM-/RSTAB 中的荷载也已经创建完毕。 它们被导出到相应的荷载工况中,作为有限元节点荷载或杆件荷载应用。

The common procedure for creating wind loads with RWIND 3 is as follows:

  • Define the model data in RFEM 6 or RSTAB 9. 请确保在“基本数据”对话框中激活'风洞模拟'模块。
  • Open the "Load Cases & Combinations" dialog box. 定义相关风向的荷载工况,并指定分析类型为“风洞模拟”。
  • 为这些荷载工况定义“风洞模拟分析设置”和“风剖面”。
  • Use the "Calculate Wind Simulation" function to export the model data relating to one of the load cases to the RWIND 3 program.
  • 在 RWIND 中您可以查看风洞、网格、模型简化等方面的设置。 需要时调整参数。
  • 在 RWIND 中开始计算。
  • 检查计算结果。
  • 退出 RWIND 并返回 RFEM/RSTAB。
  • 如果需要,在荷载和结果组合中将风荷载工况与其他荷载工况组合。
  • 开始计算变形和内力。

提示

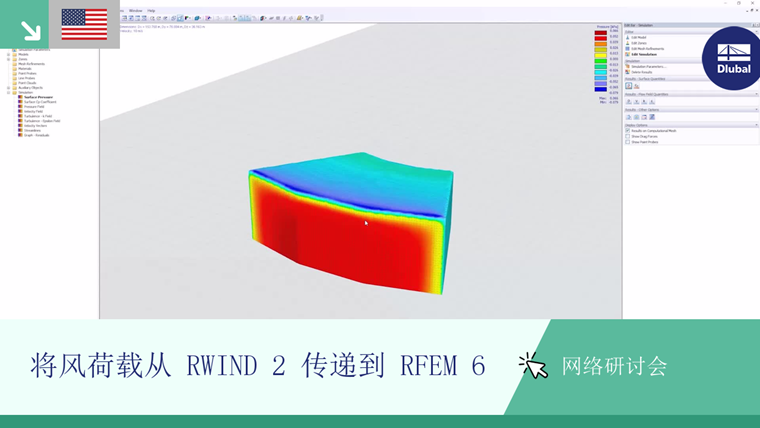

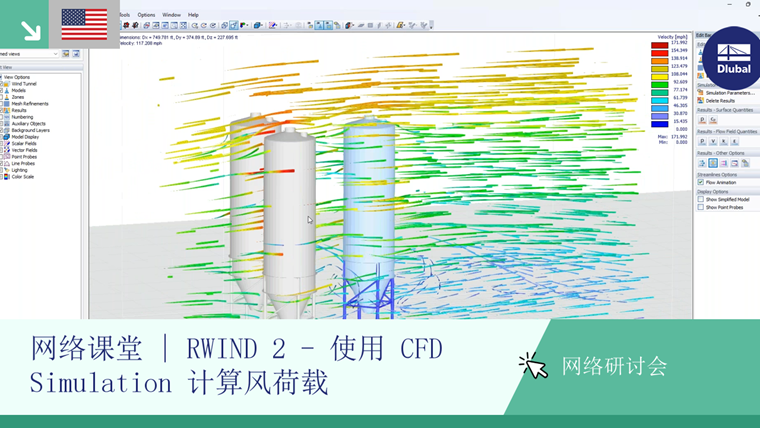

更多信息请参阅知识库文章 ,并观看 RWIND 3 和RFEM 6 在录制的网络课堂.

Apart from the interactive application with RFEM 6 or RSTAB 9, RWIND 3 can be used as a stand-alone program for universal CFD analyses. 只需导入在 CAD 软件中创建的模型,并在 RWIND 中进行分析即可。 得到的流场、表面压力、拖曳力等可以用于不同的应用领域,例如间距较小的建筑物分析或城市中行人的舒适性模拟。

We hope you will have a pleasant and successful time working with RWIND 3.
