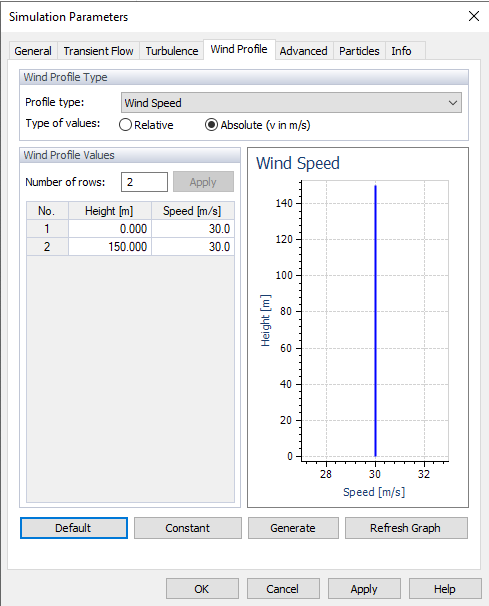

该选项卡可以控制应用于模型的风速和/或湍流强度等参数。 当从 RFEM 6 或 RSTAB 9 导入模型时，会显示符合所选规范的风廓线。
风剖面类型
选择您想要定义的截面类型： “风速”或“湍流强度”。

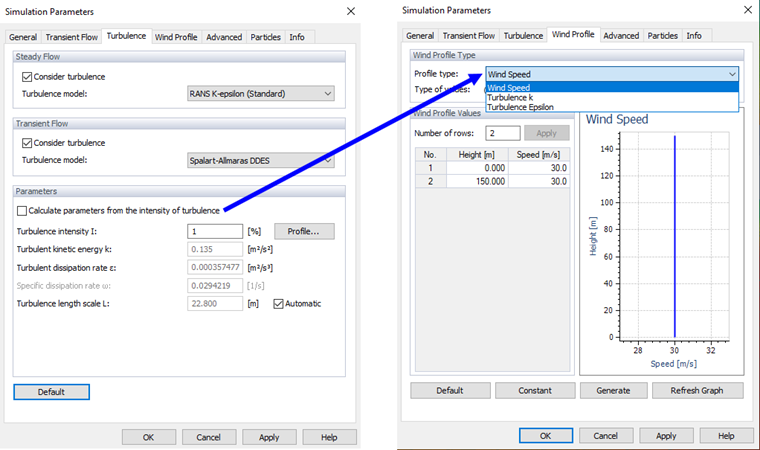

然后在“风剖面值”区域中通过表格中的“相对”或“绝对”值来创建剖面。 当选择“相对”选项时，参考值 1 对应于在基本选项卡中的入口速度或湍流选项卡中的湍流强度。 然后，您可以在“风剖面值”表格中定义每个高度层的“系数”。 当选择“绝对”时，用户可以直接输入风速或湍流强度的百分比。 下表的标题分别更改为“速度”或“湍流”。
风剖面值
为了在该表中定义特定高度上的风速或湍流强度，请输入所需的行数，然后点击
是编辑按钮。 然后，您可以定义每个“高度”并指定“系数”、“速度”或“湍流”（取决于上面的选择）。 作为替代方法，您可以粘贴 Excel 表格的值。 点击
按钮可以显示数据的“风速”或“湍流强度”图。
的
按钮为整个模型创建一个均匀的风剖面。 只需要两个表格行。
当您使用

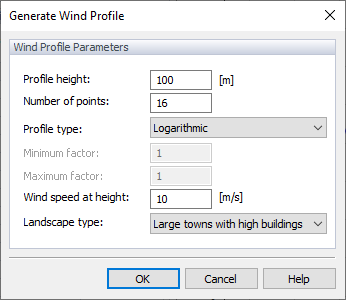

然后点击按钮来创建风速剖面，出现一个新的对话框。
定义截面高度和截面中间点的数量。 用户可以选择线性和对数类型的曲线。 用户可以在“基本”选项卡中定义适合的高度。 最后，选择相关的景观类型来定义地形的粗糙程度： 无论是小镇和乡村，还是矗立着高楼房的小镇，还是矗立着摩天大楼的城市。 然后点击
生成风速剖面。
- banner.tip@ 在 RFEM 6 或 RSTAB 9 的风剖面 对话框中为用户提供了按照特定规范创建风剖面的高级选项。
