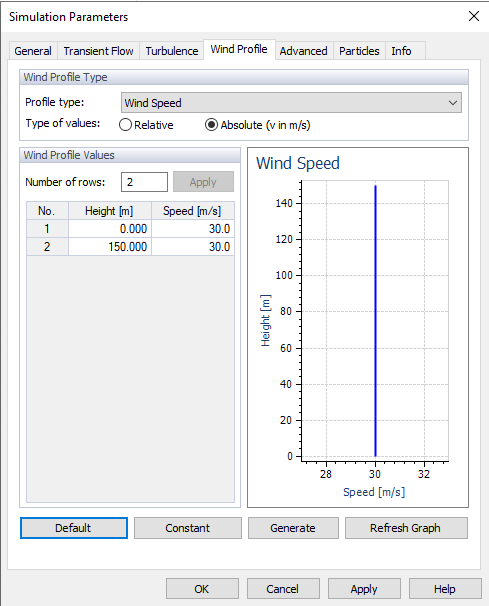

Neste separador, são definidos os parâmetros da velocidade do vento e/ou intensidade da turbulência que são aplicados ao modelo. Quando o modelo foi importado do RFEM 6 ou do RSTAB 9, é apresentado o perfil de vento em conformidade com a norma selecionada.
Tipo de perfil de vento

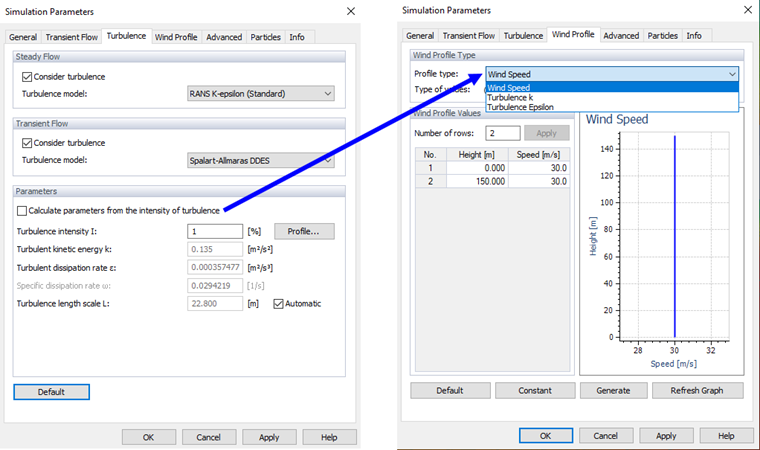

Selecione o tipo de perfil que pretende definir: "Velocidade do vento" ou "Intensidade de turbulência". Também é possível definir os parâmetros de turbulência "k", "ε" ou "ω" na fronteira de entrada do túnel, isso é possível desmarcando "Calcular parâmetros a partir da intensidade de turbulência", ver Figura abaixo.
Em seguida, crie o perfil definindo os seus valores "Relativos" ou "Absolutos" na tabela na zona "Valores do perfil de vento". Com a opção "Relativo", o valor de referência 1 corresponde à velocidade de entrada definida no separador Geral ou à intensidade de turbulência especificada no separador Turbulência. Depois, pode definir o "Fator" para cada nível de altura na tabela "Valores de perfil de vento". Quando a opção "Absoluto" está definida, podem introduzir diretamente os valores da velocidade do vento ou as percentagens da intensidade de turbulência. The header of the table below is changed to "Speed" or "Turbulence parameters," respectively.
Valores de perfil de vento
Para definir os parâmetros de velocidade do vento ou de turbulência a níveis de altura específicos nesta tabela, introduza o "Número de linhas" necessário e clique no botão
. Em seguida, pode definir as "Alturas" e atribuir os "Parâmetros de turbulência", "velocidade" ou "fator" (dependendo da opção selecionada acima). Como alternativa, pode colar os valores de uma folha de Excel. Clique no botão
para exibir o diagrama dos parâmetros de velocidade do vento ou de turbulência dos seus dados.
Na tabela
O botão cria um perfil de vento uniforme para todo o modelo. São necessárias apenas duas linhas na tabela.
Quando utiliza o módulo

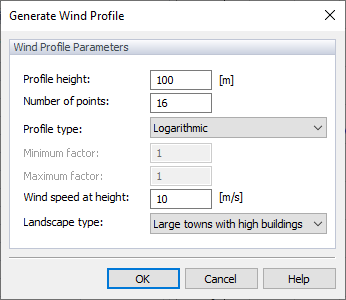

Para criar um perfil de velocidade do vento, aparece uma nova caixa de diálogo.
Defina a altura do perfil e o número de pontos intermédios. Pode optar entre um tipo logarítmico e um tipo linear de perfil. Introduza a altura à qual a velocidade de entrada (definida no separador Geral) é aplicável. Por fim, selecione o tipo de paisagem relevante para definir a rugosidade do terreno: pequenas cidades e aldeias, grandes cidades com edifícios altos ou grandes cidades com arranha-céus. Depois, clique em
para gerar o perfil de velocidade do vento.
