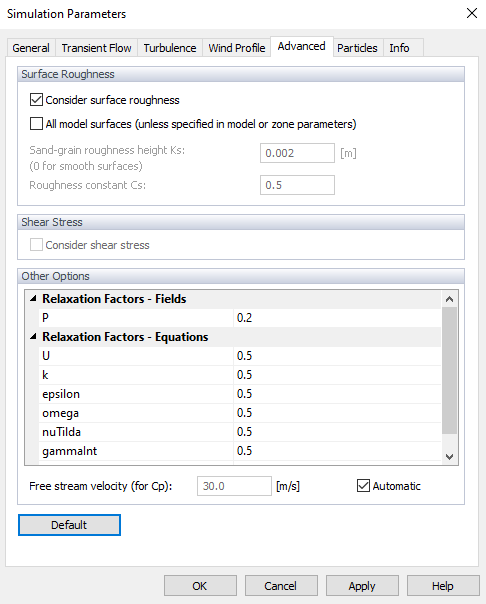

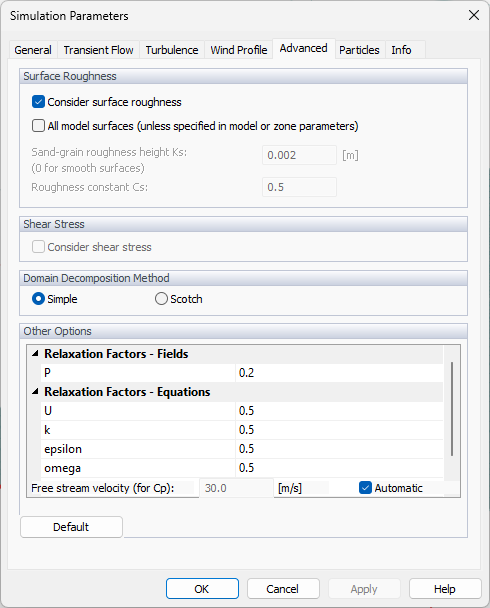

Parâmetros do Simulation, avançados

Parâmetros de rugosidade de superfícies

Se a textura das superfícies do modelo tiver um efeito importante nos resultados, ative a caixa de seleção "Considerar rugosidade da superfície". A rugosidade será então tida em consideração para cada superfície do modelo. São aplicadas condições de fronteira específicas às superfícies ou zonas, providenciando restrições de superfície na viscosidade turbulenta para ter em consideração os efeitos de rugosidade.

Para que o programa determine a viscosidade turbulenta perto das superfícies, é necessário especificar a "Altura da rugosidade dos grãos de areia K_s ". Pode definir o tamanho dos grãos de areia na caixa de texto. Note que o valor deve ser introduzido em metros.

A "Constante de rugosidade C_s " controla a forma e o espaçamento dos grãos de areia. Este parâmetro está definido como 0,5 por defeito, assumindo uma distribuição homogénea. Se a rugosidade não é uniforme, no entanto, C_s pode ser aumentado até 1,0.

Tensão de corte

Por agora, esta secção apenas está disponível para o cálculo de Fluxo constante por enquanto. A apresentação da tensão de cisalhamento pode ser ativada selecionando a opção "Resultados da tensão de cisalhamento", os resultados estão disponíveis após o cálculo nos resultados Quantidades Superficiais. Também é possível incluir a tensão de corte no tensor de tensões de Cauchy e posteriormente na Drag Force resultante, utilizando a opção "Incluir forças". Mais sobre tensão de corte pode ser encontrado no Capítulo Surface Quantities, Surface Shear Stress .

Outras opções

No RWIND 3, é possível definir "Fatores de relaxação" para o cálculo OpenFOAM®. Os fatores de relaxação estão estreitamente relacionados com a estabilidade e a convergência do cálculo. Em geral, os fatores de relaxação especificam a quantidade pela qual uma quantidade muda da iteração anterior para a próxima. Não existe nenhum efeito para o fator igual a 1 e o efeito aumenta à medida que o fator de relaxação se aproxima de zero. O caso limite 0 representa um caso em que a solução não se altera com as sucessivas iterações. Portanto, o valor permitido do fator de relaxação deve ser maior do que 0 e menor ou igual a 1.

A escolha ideal para o fator de relaxação é a que é pequena o suficiente para assegurar um cálculo estável, mas grande o suficiente para mover o processo iterativo para frente rapidamente.
