Materiais

Utilize um material para atribuir uma rugosidade de superfície a um modelo completo ou a partes específicas do mesmo. Isso afetará o campo de fluxo circundante. No RWIND 3, agora é possível definir a permeabilidade. Para um material, apenas é possível definir a rugosidade ou a permeabilidade da superfície, não ambas.

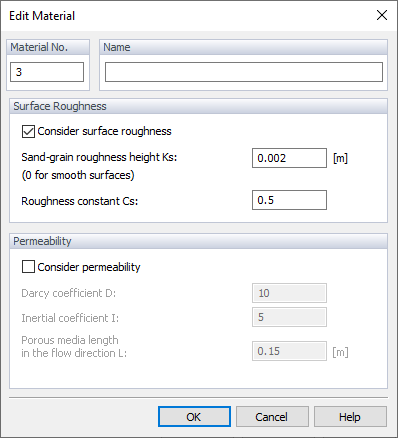

Para definir um novo material, abra o menu Inserir e selecione "Novo material". Também pode utilizar o menu de atalho do item "Materiais" no navegador.

Introduza o "Nome" do material. Para considerar a rugosidade da superfície específica, selecione a caixa de seleção na secção "Parâmetros de rugosidade da superfície". Pode então definir a Altura de rugosidade dos grãos de areia Ks (o tamanho dos grãos de areia) e a Constante de rugosidade Cs. Para mais informação sobre os parâmetros de rugosidade da superfície, ver Capítulo Avançado.

Na secção "Permeabilidade", pode considerar a permeabilidade e definir parâmetros. Mais sobre a permeabilidade e como definir esses coeficientes podem ser encontrados no próximo capítulo Superfícies permeáveis.

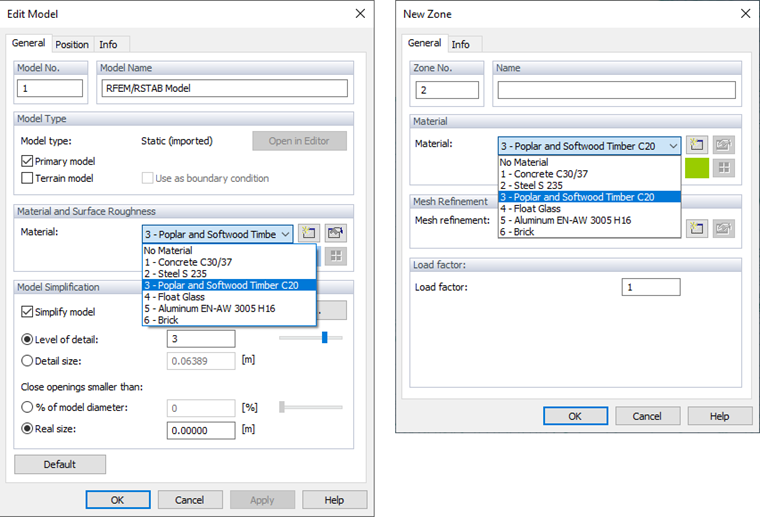

Pode então atribuir o material a um modelo completo ou a partes específicas do modelo, as "Zonas" (ver Capítulo Zonas).

Sugestão

Para o programa considerar a rugosidade da superfície, certifique-se de que a correspondente verificação no separador "Avançado" da caixa de diálogo "Parâmetros de simulação" está ativada (ver a imagem Parâmetros de simulação, separador "Avançado" ).

Se tiver definido modelos ou zonas com diferentes materiais, a escala da rugosidade da superfície é a seguinte: A rugosidade global, definida na caixa de diálogo "Parâmetros de simulação", é aplicada a todos os objetos, exceto se for substituída pelas propriedades do material de cada modelo. No entanto, é dada a prioridade máxima às zonas com materiais atribuídos.
