Lista

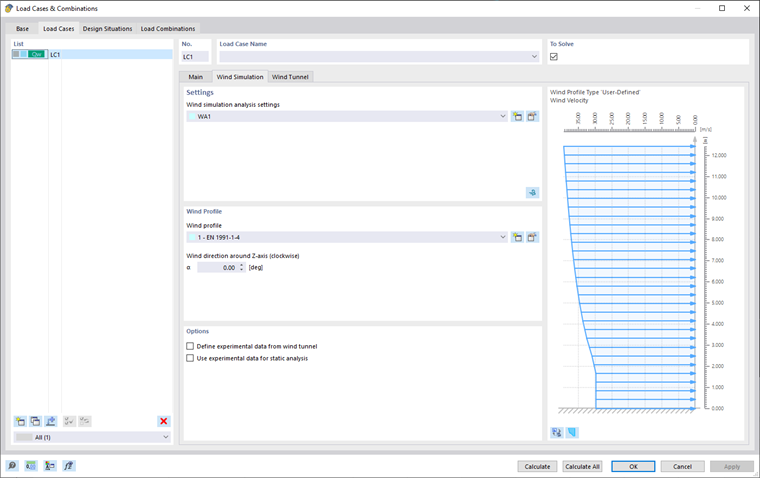

Todos os casos de carga (CC) do modelo estão listados à esquerda do separador "Casos de carga". Poderá aí criar, copiar ou eliminar um novo CC. As outras funções disponíveis nos botões no final da lista são descritas na tabela abaixo.
|
Cria um novo caso de carga |
|
Copia os casos de carga selecionados |
|
Adiciona cargas a um caso de carga novo ou já existente |
|
Selecciona todos os casos de carga e combinações |
|
Inverter seleção de casos de carga na lista |
configuracao
Nesta área, atribua as "Configurações de análise de simulação de vento" ( WA ) ao caso de carga selecionado.
Pode selecionar "WA" na lista ou criar um novo tipo de configuração de análise de simulação de vento com o botão
. Para editar as configurações de análise de simulação de vento selecionadas, clique no botão
. A caixa de diálogo "Configuração da análise de simulação de vento" é descrita no Capítulo Configuração da análise de simulação de vento.
Cálculo no RWIND 3
Também pode iniciar o RWIND 3 através do clique no
no canto direito da zona "Configurações". This function exports the model data relating to one of the load cases to the RWIND 3 program.
Aí, pode verificar as configurações do túnel de vento, da malha, da simplificação do modelo etc. Se necessário, pode ajustar os parâmetros. Veja aqui um exemplo de um procedimento comum:
- Start RWIND 3 calculation.
- Verifique os resultados.
- Saia do RWIND 3 e volte ao RFEM 6/RSTAB 9.
- Calcule os casos de carga restantes, se aplicável.
- Inspeccione as cargas importadas na janela de trabalho e nas tabelas
- Combinar os casos de carga de vento com outros casos de carga em combinações de carga e de resultados, se aplicável.
- Por fim, inicie o cálculo das deformações e dos esforços internos.
Pode encontrar mais informações no artigo da Knowledge Base.
Importante
O botão
não é utilizado para um novo cálculo, mas também para verificar novamente os resultados da simulação após o cálculo de um CC
ou todos os CC
.
Perfil de vento
Nesta área, atribua o "Perfil de vento" ao caso de carga selecionado. Pode criar um novo perfil de vento através do clique no
. Para editar o perfil de vento seleccionado, utilize o botão
. A caixa de diálogo "Perfil de vento" é descrita no Capítulo Perfil de vento.

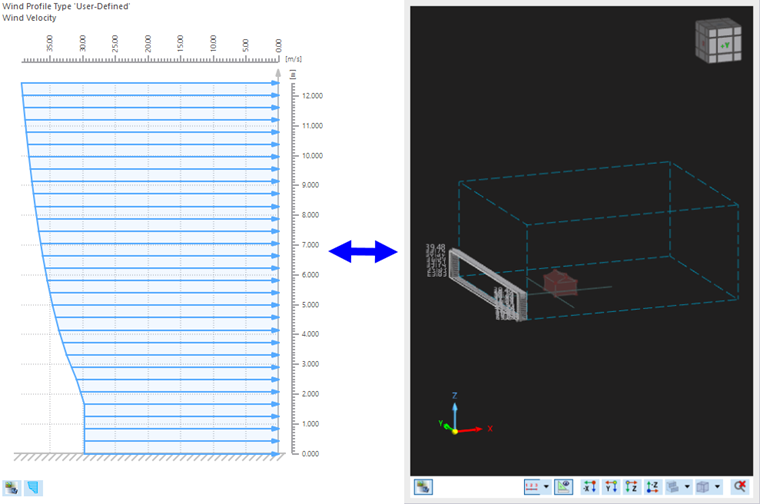

O perfil de vento é exibido na parte direita da janela. É possível alternar entre o perfil de velocidade e o perfil de intensidade de turbulência através do comando
. o
o botão permite alternar entre a exibição Perfil do vento e Túnel de vento.
A "Direção do vento" afeta a exposição ao vento do modelo. O ângulo α para definir a direção do vento refere-se ao eixo X global positivo do modelo. A rotação é definida no sentido horário sobre o eixo Z positivo.
A opção "Desvio do terreno" controla que parte do edifício está exposta ao vento. O valor por defeito é zero, o que significa que o vento flui em torno do ponto mais baixo do modelo. Se o modelo contém pisos subterrâneos ou fundações, por exemplo, o nível do terreno deve ser adaptado em conformidade. O valor refere-se à orientação do eixo global Z: Se aponta para cima, um valor positivo desloca o modelo para baixo. Isto significa que é impossível definir um terreno inclinado.
Se pretende deslocar o modelo para cima, modelar o fluxo por baixo da estrutura (modelo no ar), depois é necessário definir o terreno e depois deslocar para baixo. Mais informação sobre a definição do terreno e criação do desvio, ver Capítulo Mesh Settings .
Na imagem seguinte pode ver o desvio final do terreno (plano horizontal).
Opções
A opção "Definir dados experimentais do túnel de vento" permite definir pressões experimentais nos "Pontos de superfície adicionais resultantes", ao selecionar a caixa de seleção abre-se um novo separador "Dados experimentais" para a introdução de dados e parâmetros necessários, ver capítulo Experimental Dados para mais informação.
A segunda opção "Utilizar dados experimentais para análise estática" permite o pós-processamento dos dados experimentais especificados através da análise estática no RFEM.
