Lista

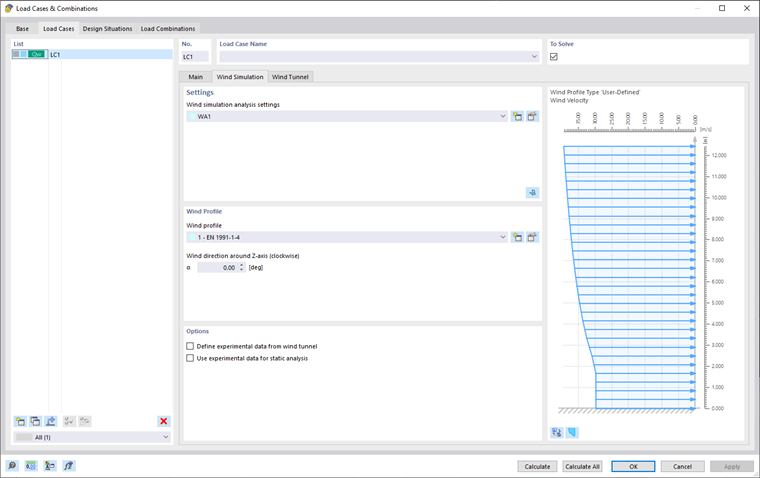

Todos los casos de carga (CC) del modelo se enumeran a la izquierda de la pestaña "Casos de carga". Allí, puede crear una nueva CC, copiarla o eliminarla. Las otras funciones disponibles desde los botones al final de la lista se describen en la siguiente tabla.
|
Crea un nuevo caso de carga |
|
Copia los casos de carga seleccionados |
|
Agrega cargas a un caso de carga nuevo o existente |
|
Selecciona todos los casos de carga |
|
Invierte la selección de casos de carga en la lista |
Preferencias
En esta área, asigne la "Configuración del análisis de simulación de viento" ( WA ) al caso de carga seleccionado.
Puede seleccionar el "WA" de la lista o crear un nuevo tipo de configuración de análisis de simulación de viento utilizando el
complemento, por ejemplo. Para editar la configuración del análisis de simulación de viento seleccionada, haga clic en el botón
complemento, por ejemplo. El cuadro de diálogo "Configuración del análisis de simulación de viento" se describe en el capítulo Configuración del análisis de simulación de viento.
Cálculo en RWIND 3
También puede iniciar RWIND 3 haciendo clic en el botón
en la esquina derecha del área "Configuración". This function exports the model data relating to one of the load cases to the RWIND 3 program.
Allí puede revisar la configuración del túnel de viento, la malla, la simplificación del modelo, etc. Si es necesario, puede ajustar los parámetros. Aquí hay un ejemplo de un procedimiento común:
- Start RWIND 3 calculation.
- Compruebe los resultados.
- Salga de RWIND 3 y vuelva a RFEM 6/RSTAB 9.
- Calcular los casos de carga restantes, si procede.
- Inspeccione las cargas importadas en la ventana de trabajo y las tablas.
- Combine los casos de carga de viento con otros casos de carga en combinaciones de carga y de resultados, si corresponde.
- Finalmente, inicie el cálculo de las deformaciones y esfuerzos internos.
Puede encontrar más información en un artículo de la base de datos de conocimientos Knowledge Base.
Importante
El botón
se usa para un nuevo cálculo, pero también para comprobar los resultados de la simulación después de haber calculado un CC
o todas las CC
.
perfil de viento
En esta área, asigne el "Perfil de viento" al caso de carga seleccionado. Puede crear un nuevo perfil de viento haciendo clic en el botón
complemento, por ejemplo. Para editar el perfil de viento seleccionado, use el
complemento, por ejemplo. El cuadro de diálogo "Perfil de viento" se describe en el capítulo Perfil de viento.
El perfil de viento se muestra en la parte derecha de la ventana. Puede cambiar entre el perfil de velocidad y el perfil de intensidad de turbulencia utilizando el
complemento, por ejemplo. El
le permite cambiar entre la visualización del Perfil de viento y el Túnel de viento.
La "Dirección del viento" afecta a la exposición al viento del modelo. El ángulo α para establecer la dirección del viento se refiere al eje X global positivo del modelo. El giro se define en el sentido de las agujas del reloj respecto al eje Z positivo.
La opción "Desviación del terreno" controla qué parte del edificio está expuesta al viento. El valor predeterminado es cero, lo que significa que el viento fluye alrededor del punto más bajo del modelo. Si el modelo contiene una planta de sótano o cimentaciones, por ejemplo, el nivel del terreno se debe adaptar en consecuencia. El valor se refiere a la orientación del eje Z global: Si apunta hacia arriba, un valor positivo mueve el modelo hacia abajo. Esto significa que es imposible definir un terreno inclinado.
Si desea mover el modelo hacia arriba, modele el flujo debajo de la estructura (Modelo en el aire), luego necesita definir el terreno y luego moverlo hacia abajo. Más información sobre la definición del terreno y la creación del desfase, ver Capítulo Mesh Settings .
En la siguiente imagen puede ver el desfase final del terreno (plano horizontal).
Opciones
La opción "Definir datos experimentales del túnel de viento" le permite establecer la presión experimental en "Puntos de resultados de superficie adicionales" definidos, al marcar la casilla de verificación se abre una nueva pestaña "Datos experimentales" para introducir los datos y los parámetros necesarios, consulte el capítulo Experimental Datos para más información.
La segunda opción "Usar datos experimentales para el análisis estático" permite el procesamiento posterior de los datos experimentales especificados utilizando el análisis estático en RFEM.
