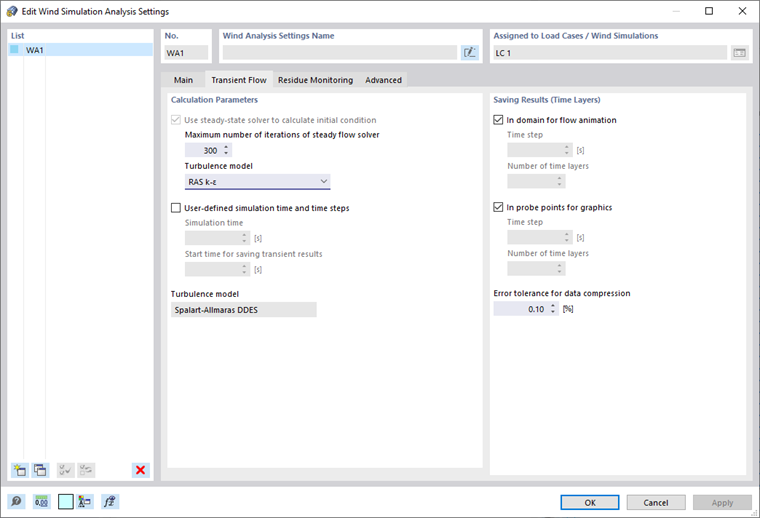

Esta pestaña está disponible cuando se selecciona el tipo de simulación Flujo transitorio en la pestaña "Datos principales".
Parámetros de cálculo
La opción "Usar solucionador de flujo estacionario para calcular la condición inicial" se establece de forma predeterminada. Por lo tanto, la condición inicial se determinará mediante el solucionador de estado estacionario. También puede definir el "Número máximo de iteraciones" para este cálculo. Para el cálculo inicial del estado estacionario, puede elegir entre dos modelos de turbulencia, RAS k-ε o RAS k-ω. La primera opción (RAS k-ε) se establece como predeterminada, consulte la sección Nota sobre la turbulencia para obtener más información sobre los modelos de turbulencia.
La opción "Tiempo de simulación y pasos de tiempo definidos por el usuario" está deshabilitada de forma predeterminada para que el proceso de cálculo se controle automáticamente. Este es el enfoque recomendado. Si activa la casilla, puede establecer el "Tiempo de simulación" y el "Tiempo de inicio para guardar resultados transitorios" por separado. Sin embargo, solo es recomendable para usuarios experimentados cambiar la configuración a su discreción. Tenga en cuenta que los ajustes inadecuados pueden hacer que se almacene una gran cantidad de datos en el disco (decenas o cientos de GB). Esto puede ralentizar considerablemente el cálculo, así como el trabajo posterior con el programa.
El "Tiempo de simulación" es el tiempo real del flujo de viento a calcular. El valor predeterminado (dado por la configuración automática) corresponde a diez veces el tiempo requerido para que el viento atraviese toda la longitud del túnel a la velocidad de entrada dada.
El "Tiempo de inicio para guardar los resultados transitorios" es el tiempo a partir del cual se van a almacenar los resultados transitorios. De este modo, puede evitar que se guarden los datos en la fase inicial del cálculo en la que la solución numérica aún no tiene los valores correctos.
El cálculo transitorio permite la utilización de modelos de turbulencia LES más avanzados. Hasta ahora, solo está disponible el modelo de turbulencia "Spalart-Allmaras DDES" en RWIND. Para más información, ver el capítulo Turbulence .
Guardando resultados (capas temporales)
Esta área ofrece algunas opciones para guardar los resultados de las animaciones y gráficos. La casilla de verificación "En el dominio para la animación de flujo" controla si se almacenan los resultados transitorios en todo el dominio computacional (en los nudos de la malla computacional). Puede introducir el "Paso de tiempo" y el "Número de capas de tiempo" cuando haya activado la opción definida por el usuario en el área "Parámetros de cálculo" (ver más arriba). Esos resultados se utilizan para la animación del flujo transitorio y para los gráficos del desarrollo temporal de las fuerzas de arrastre y otras cantidades en los puntos de prueba definidos después del cálculo.
Cuando activa la opción "En los puntos de palpado para el gráfico", los resultados transitorios se almacenan en los palpadores de puntos definidos antes del cálculo. Puede establecer el "Paso de tiempo" después del cual se almacenarán esos datos (solo para la configuración definida por el usuario).
La "Tolerancia de error para la compresión de datos" controla la configuración para guardar los datos de resultados transitorios. Puede encontrar más información en el capítulo Transient Flow .
