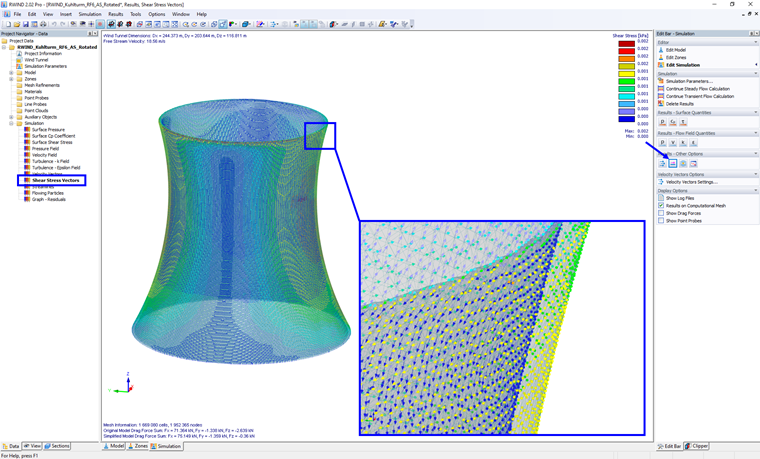

Vectores de tensiones tangenciales

Este artículo se centra en los aspectos específicos del diseño de estructuras de con membranas que tienen requisitos específicos, como la búsqueda de forma y la generación de patrones de corte. Una parte integral del diseño de estas estructuras es el proceso de encontrar formas pretensadas adecuadas y generar patrones de corte. El texto describe brevemente dos procesos básicos en el diseño de estructuras con membranas. Se explican los principios físicos y se ilustran las tesis individuales con ejemplos.

El cumplimiento de los códigos de construcción, como el Eurocódigo, es esencial para garantizar la seguridad, la integridad estructural y la sostenibilidad de los edificios y estructuras. La dinámica de fluidos computacional (CFD) juega un papel vital en este proceso al simular el comportamiento de los fluidos, optimizar los diseños y ayudar a los arquitectos e ingenieros a cumplir con los requisitos del Eurocódigo relacionados con el análisis de carga de viento, ventilación natural, seguridad contra incendios y eficiencia energética. Al integrar CFD en el proceso de diseño, los profesionales pueden crear edificios más seguros, eficientes y conformes que cumplen con los más altos estándares de construcción y diseño en Europa.

En la dinámica de fluidos computacional (CFD), las superficies complejas que no son completamente macizas se pueden modelar utilizando medios porosos o de permeabilidad. En el mundo real, ejemplos de tales cosas incluyen estructuras de tela cortavientos, mallas de alambre, fachadas perforadas y revestimientos, persianas, bancos de tubos (pilas de cilindros horizontales), etc.

El tipo de carga de agua estancada permite simular acciones de lluvia en superficies curvas múltiples, considerando los desplazamientos según el análisis de grandes deformaciones.

Este proceso numérico de lluvia examina la geometría de la superficie asignada y determina qué porciones de lluvia se drenan y qué porciones de lluvia se acumulan en charcos (bolsas de agua) en la superficie. El tamaño del charco da como resultado una carga vertical correspondiente para el análisis estático.

Por ejemplo, puede usar esta función en el análisis de geometrías de cubiertas de membrana planas aproximadas sometidas a cargas de lluvia.

Ir al vídeo explicativo

En comparación con el módulo adicional RF-FORM-FINDING (RFEM 5), se han agregado las siguientes características nuevas al complemento Búsqueda de forma (form-finding) para RFEM 6:

• Especificación de todas las condiciones de contorno de carga de la búsqueda de forma en un caso de carga
• Almacenamiento de los resultados de la búsqueda de forma como estado inicial para un análisis posterior del modelo
• Asignación automática del estado inicial de la búsqueda de forma mediante asistentes de combinación para todas las situaciones de carga de una situación de proyecto
• Condiciones de contorno adicionales de la geometría de la búsqueda de forma para barras (longitud sin tensar, flecha vertical máxima, flecha vertical en el punto bajo)
• Condiciones de contorno de la carga de búsqueda de forma adicionales para barras (fuerza máxima en la barra, fuerza mínima en la barra, componente de tracción horizontal, tracción en el extremo i, tracción en el extremo j, tracción mínima en el extremo i, tracción mínima en el extremo j)
• Tipos de material "Tela" y "Lámina" en la biblioteca de materiales
• Búsquedas de forma paralelas en un modelo
• Simulación de estados de búsqueda de forma de construcciones secuenciales en conexión con el complemento de Análisis de fases de construcción (CSA)

Una vez que activa el complemento Búsqueda de forma en los Datos básicos, se asigna un efecto de búsqueda de forma a los casos de carga con la categoría de casos de carga "Pretensado" junto con las cargas de búsqueda de forma del catálogo de cargas en barras, superficies y sólidos. Este es un caso de carga de pretensado. Por lo tanto, se transforma en un análisis de búsqueda de forma para todo el modelo con todas las barras, superficies y elementos sólidos definidos en él. Puede alcanzar la búsqueda de forma de los elementos relevantes de barras y membranas en medio del modelo general utilizando cargas especiales de búsqueda de forma y definiciones de carga regulares. Estas cargas de búsqueda de forma describen el estado esperado de deformación o fuerza después de la búsqueda de forma en los elementos. Las cargas regulares describen la carga externa de todo el sistema.
