Aplicación de RFEM/RSTAB

En RFEM 6 o RSTAB 9, puede iniciar el cálculo en el cuadro de diálogo "Casos de carga y combinaciones". Seleccione la pestaña Casos de carga y abra la subpestaña Simulación de viento (consulte la imagen Dialog Box "Load Cases & Combinations" ). Al hacer clic en el botón en el área "Configuración", se abre el programa RWIND. Allí puede comprobar los parámetros de simulación, como el modelo simplificado, el túnel de viento, etc. Si toda la configuración es precisa, puede iniciar el cálculo como se describe en el capítulo Cálculo.

El también se puede encontrar en el menú "Cálculo" o puede agregar el icono a su menú o barra de herramientas, como puede ver en la siguiente imagen Abrir RWIND.

Abrir opciones de RWIND

Consejo

El #iLa función mage

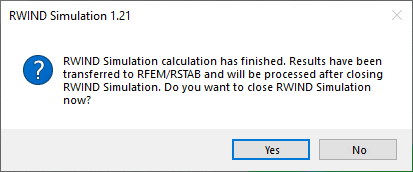

Al final del cálculo, debe decidir si cerrar RWIND y volver a RFEM/RSTAB, o continuar estudiando los resultados en el programa RWIND.

">image030535

Mensaje RWIND después del cálculo

Para iniciar el cálculo sin abrir RWIND, use uno de los o funciones.

Calcular todo

Al hacer clic en el botón , el cálculo "silencioso" de todos los casos de carga por RWIND se inicia en segundo plano. Para cada caso de carga, la progresión de la simulación se muestra en la ventana "Progreso del cálculo".

">image030536@

Progreso de cálculo

Los resultados se transfieren finalmente a RFEM/RSTAB y se cierra el panel de RWIND. Si desea ejecutar una simulación para objetos específicos de su modelo, aplique una "Visibilidad" para ellos (consulte el capítulo Visibilidades del manual de RFEM) y seleccione la opción "Solo objetos activos" en la pestaña "Configuración" (consulte el capítulo Configuración de malla). Luego, haga clic en para aplicar el análisis solo a los objetos en el modelo de RWIND.

Calcular

Al hacer clic en el botón , el caso de carga seleccionado en la "Lista" solo es relevante para la simulación. RWIND realiza un cálculo "silencioso" o abre la interfaz de RWIND, según la opción seleccionada en la pestaña "Configuración" (consulte el capítulo Configuración de malla). En el modo silencioso, el progreso de la simulación se muestra en una ventana.
