La función "Recortar modelo" le permite cortar partes del modelo.

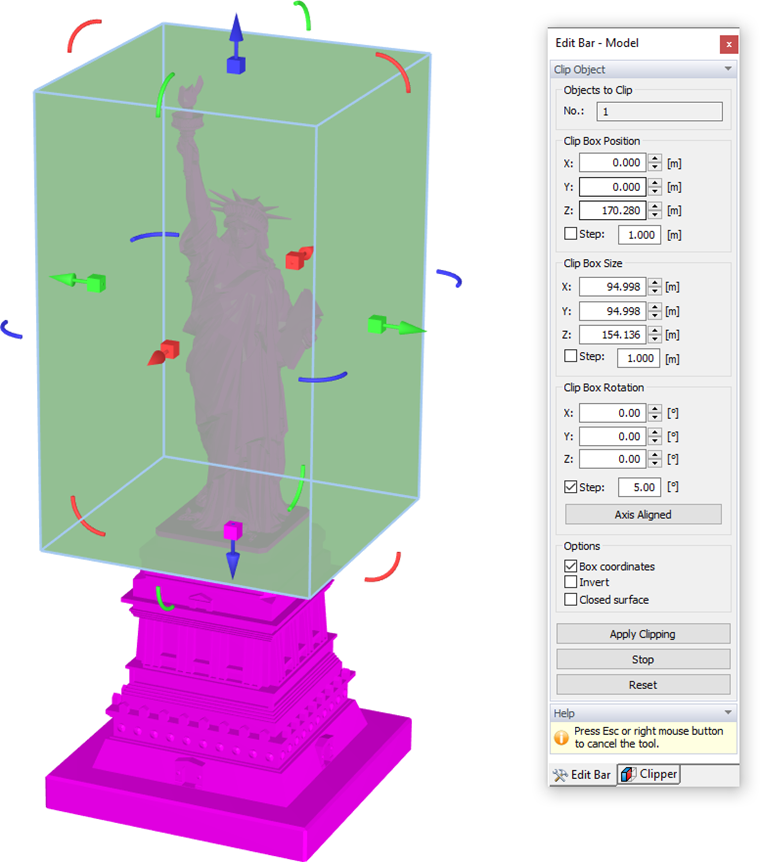

Cuando ha activado la función, el modelo se encierra dentro de una caja 3D cuyos lados se pueden ajustar con las herramientas de flecha. Las funciones corresponden a las utilizadas para ajustar el túnel de viento (ver capítulo Túnel de viento). Las "Coordenadas del cuadro" que se muestran en el panel le permiten controlar el tamaño en detalle.
Haga clic en el botón
para recortar todas las partes del modelo que no están contenidas en el cuadro. Sin embargo, para cortar las partes dentro del cuadro, active la opción "Invertir" antes del recorte.
Dividir modelo
Esta característica permite la división inteligente del modelo en múltiples partes y es muy útil, por ejemplo, para separar una parte del modelo destinada a un cálculo detallado con mayor precisión y densidad de malla

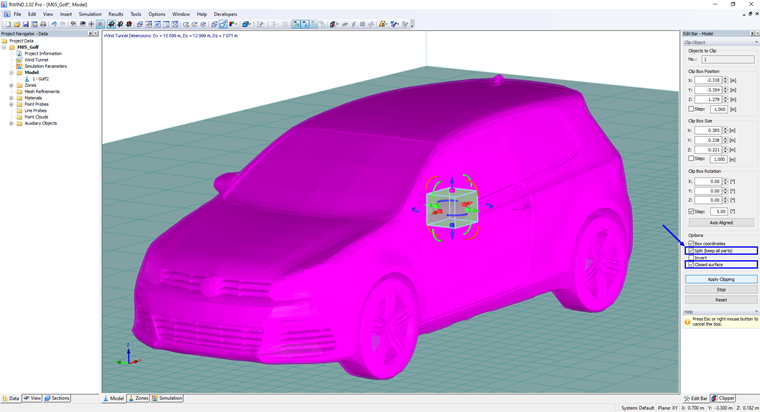

Para aplicar el Dividir modelo, seleccione la función "Recortar modelo" de la "Barra de edición" y marque las casillas de verificación, consulte Dividir modelo.
Luego haga clic en el botón

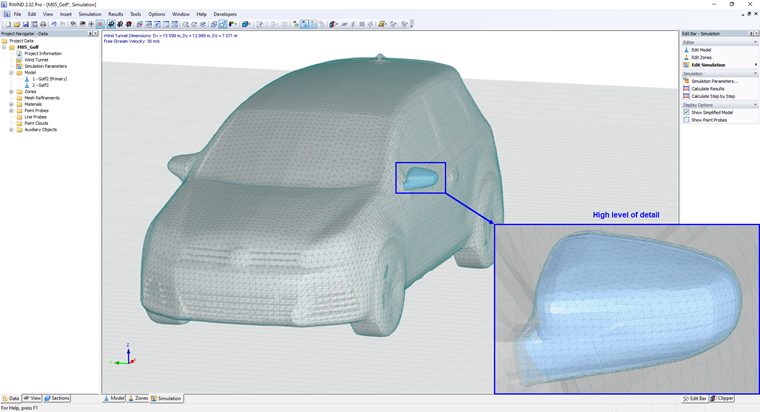

para dividir el modelo en dos partes y es posible, por ejemplo, aumentar el "Nivel de detalle" del modelo, consulte la figura a continuación.
