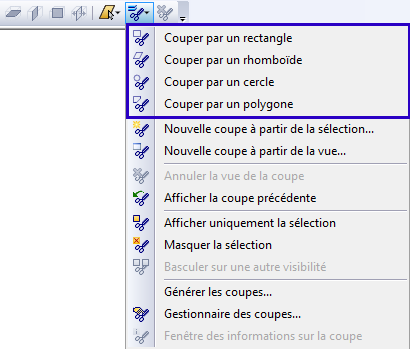

La fonction « Découper le modèle » permet de découper des parties du modèle.

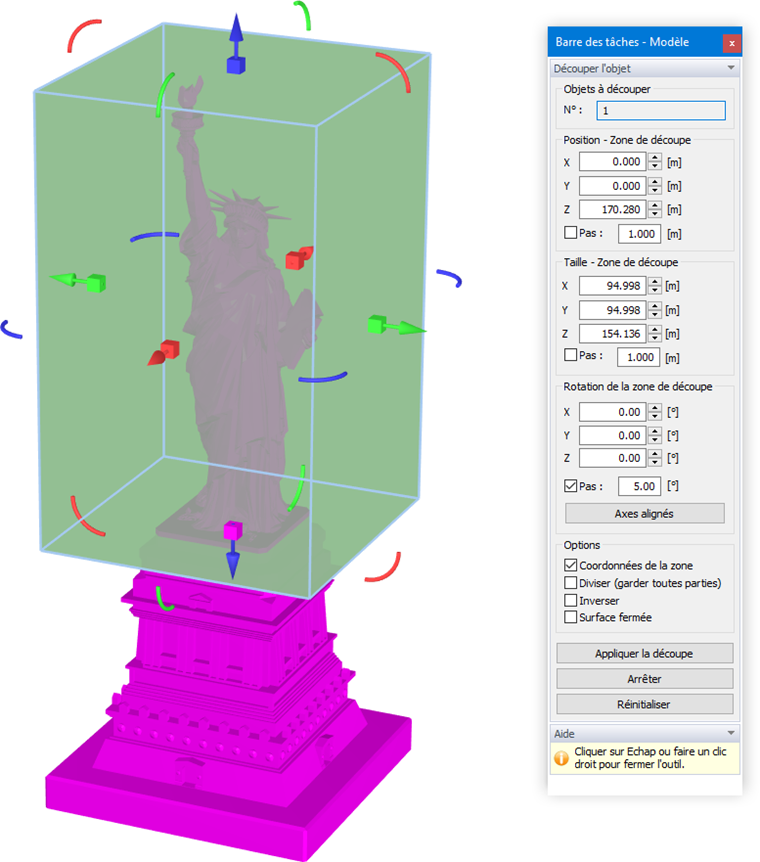

Lorsque vous avez activé la fonction, le modèle est enfermé dans une boîte 3D dont les côtés peuvent être ajustés à l’aide des outils fléchés. Les fonctions correspondent à celles utilisées pour le réglage de la soufflerie (voir le chapitre Soufflerie). Les « Coordonnées de la zone » affichées dans le panneau vous permettent de contrôler la taille en détail.
Cliquez sur le bouton
pour rogner toutes les parties du modèle qui ne sont pas contenues dans la boîte. Cependant, pour couper les parties à l’intérieur de la boîte, activez l’option « Inverser » avant le découpage.

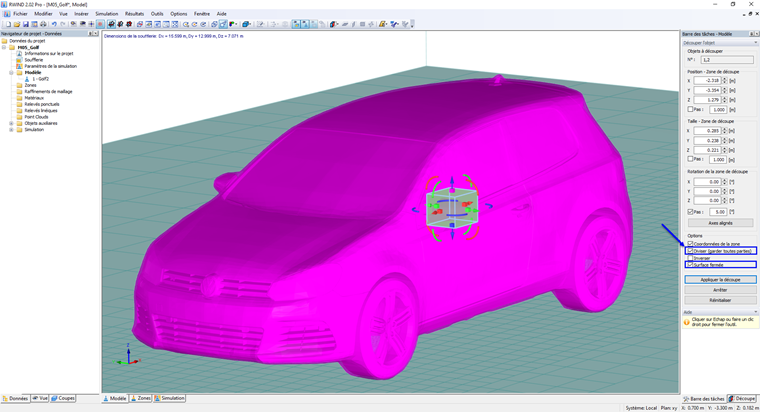

Modèle divisé
Cette fonction permet de diviser intelligemment le modèle en plusieurs parties et est très utile, par exemple, pour séparer une partie du modèle destinée à un calcul détaillé avec une précision et une densité de maillage accrues.
Pour Diviser le modèle, sélectionnez la fonction « Découper le modèle » dans la « Barre des tâches » et cochez les cases, voir Diviser le modèle.
Cliquez ensuite sur

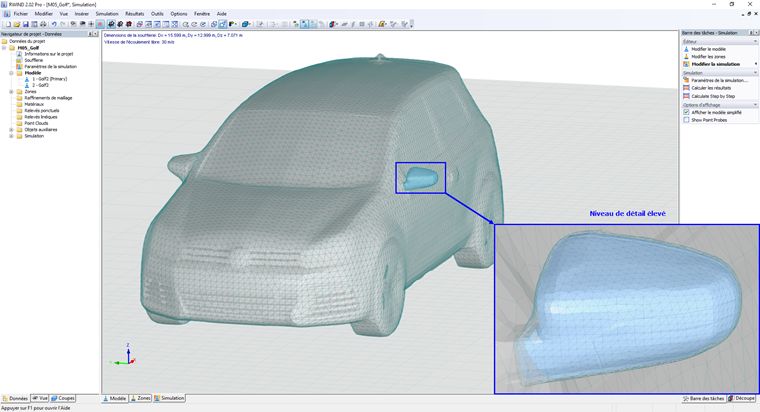

pour diviser le modèle en deux parties et il est possible, par exemple, d’augmenter le « Niveau de détail » du modèle, voir la figure ci-dessous.
