Sélectionnez le modèle avant d’appliquer la fonction.

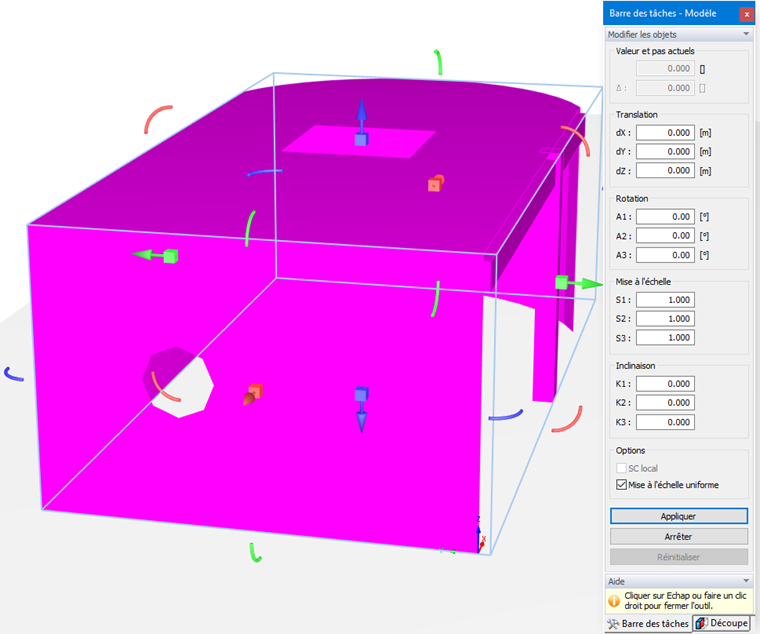

Le panneau et la fenêtre graphique vous permettent de manipuler le modèle avec les fonctionnalités décrites précédemment : « Translation » ou « Rotation » (voir le chapitre Manipuler le modèle), « Mise à l'échelle » et « Inclinaison » (rotation autour d'un axe avec des changements de coordonnées dans une seule direction – voir le chapitre Redimensionner le modèle ). Vous pouvez également modifier le modèle dans la fenêtre graphique en sélectionnant l’une des flèches et en la déplaçant. Le paramètre correspondant est affiché dans les cases « Valeur actuelle » et « Pas » du panneau.
La soufflerie n’est pas adaptée automatiquement au modèle modifié. Le boite de dialogue Wind Tunnel permet d’ajuster ses dimensions aux nouvelles conditions.

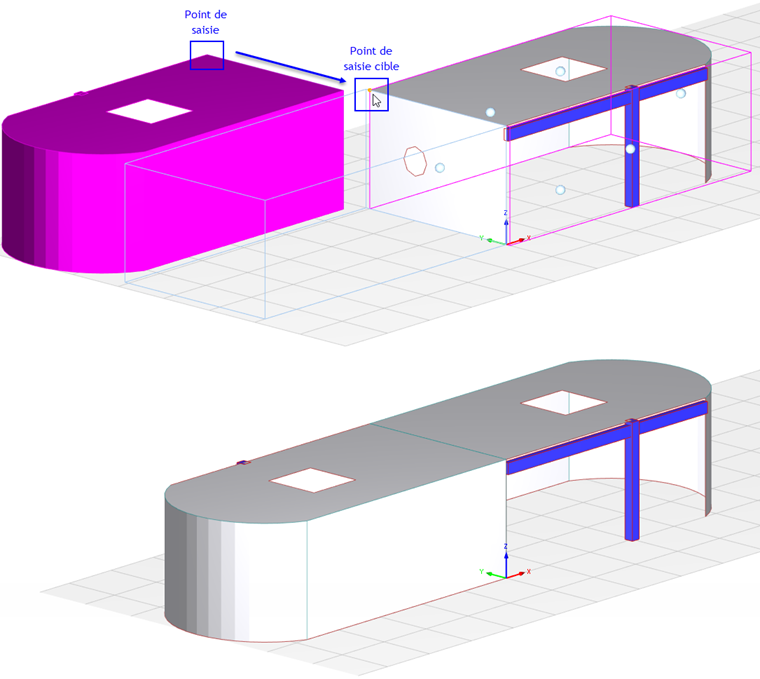

Glisser-déposer
Les modèles peuvent également être déplacés (ou copiés) par glisser-déposer, ce qui peut parfois être plus simple que d’utiliser le manipulateur graphique.
Le point d’accroche standard d’un modèle est indiquée par une petite sphère visible lorsque le modèle est présélectionné. Lorsque la touche [Alt] est enfoncée, tous les points disponibles sont affichés : des sphères bleues se trouvent de chaque côté du modèle et de petites sphères oranges se trouvent à la position du curseur. Sélectionnez celle qui vous convient le mieux.
Lorsque vous faites glisser le modèle, relâchez la touche [Alt]. Pour que le pointeur graphique s’accroche à un autre modèle, appuyez à nouveau sur la touche [Alt]. Dès que vous vous approchez du modèle cible, des points d’aide bleus et orange s'affichent pour un placement approprié, ce qui permet un alignement facile.
Pour copier un modèle, appuyez sur [Ctrl] lorsque vous déposez le modèle.
