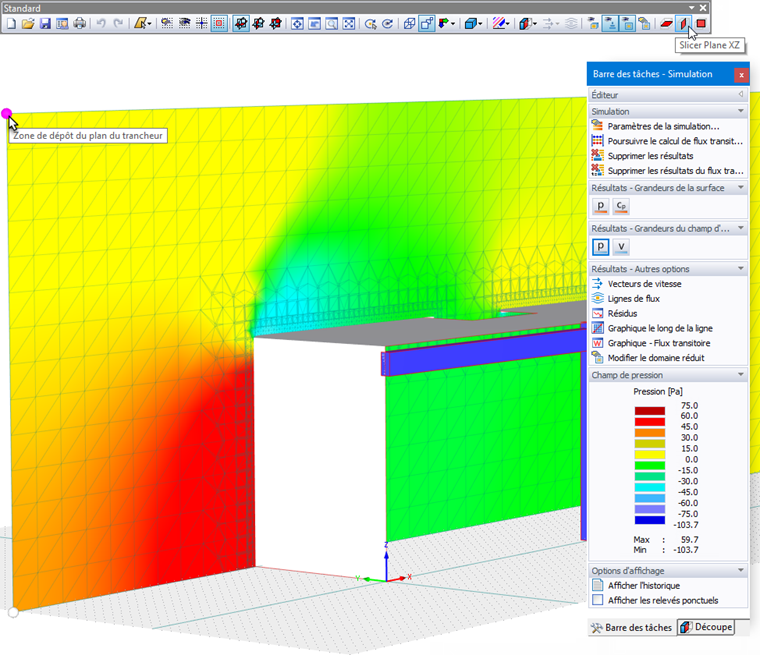

Tous les résultats de champs scalaires, tels que Champ de pression et , Champ de vitesse ainsi que les Vecteurs de vitesse sont affichés dans un plan « Trancheur ». Il représente une coupe plane à travers le flux d’air dans la soufflerie.
Par défaut, le plan de tranchage est situé au centre de la soufflerie et aligné parallèlement à l'un des plans globaux (XY, XZ, YZ). Vous pouvez modifier le plan en cliquant sur le bouton correspondant
dans la barre d’outils.
Pour déplacer le trancheur vers une autre position, utilisez l’une des quatre puces affichées dans les coins du plan de tranchage (poignée du plan de tranchage, voir l’image ci-dessus). Lorsque vous tirez le plan le long d'une ligne de soufflerie, les résultats sont mis à jour dynamiquement pour le nouveau plan de tranchage.

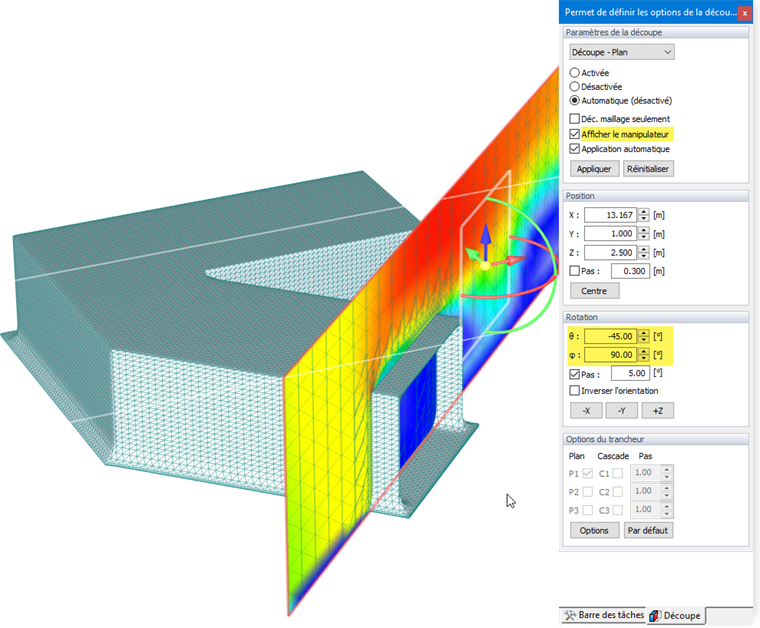

Si vous avez besoin d’un plan incliné pour évaluer les résultats, sélectionnez l’onglet « Découpe » du panneau. Définissez manuellement la « Rotation » autour de l’axe concerné dans la section correspondante du panneau ou sélectionnez l’option « Afficher le manipulateur » dans la section « Paramètres de découpe » pour ajuster graphiquement le plan.
Utilisez les arcs de cercle affichés au centre du trancheur pour faire pivoter le plan autour de son axe longitudinal ou transversal. L’angle correspondant est mis à jour dans le panneau.

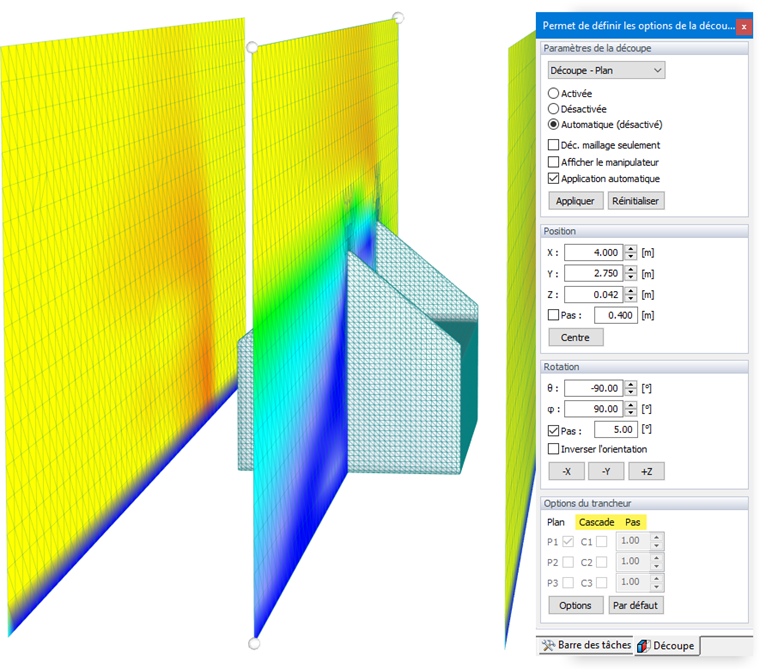

Activez l’option « Cascade » dans la section « Options du trancheur » du panneau pour créer un groupe de plans parallèles (« tranches ») dans la soufflerie. Vous pouvez définir la distance entre les deux en cliquant sur

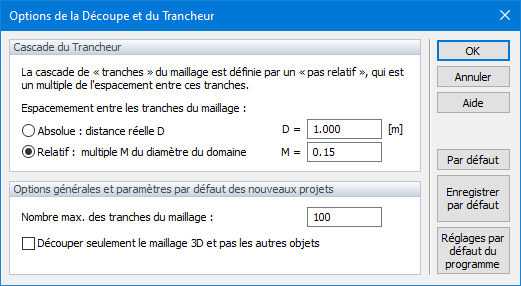

. Vous pouvez également utiliser les « Options du trancheur » dans le menu « Options » pour ouvrir la boîte de dialogue correspondante.
Dans la section « Cascade du trancheur », vous pouvez définir l’unité de distance entre chaque plan parallèle à l’aide d'une valeur « Absolue » ou d’un paramètre « Relatif » (les distances efficaces sont contrôlées dans l’onglet « Découpe » à l'aide des facteurs « Pas »).
La section « Options » contrôle le nombre maximal de plans parallèles. Il s’agit d’un paramètre global qui s’applique à tous les projets.
