Les résultats liés aux surfaces du modèle sont affichés en tant que « Grandeurs surfaciques ». Il s’agit notamment de la pression surfacique, des résultats du coefficient Cp et de la contrainte de cisaillement surfacique τ. Vous pouvez définir le type de résultats en cliquant sur
,
, ou
dans la zone « Résultats - Grandeurs de la surface » du panneau.

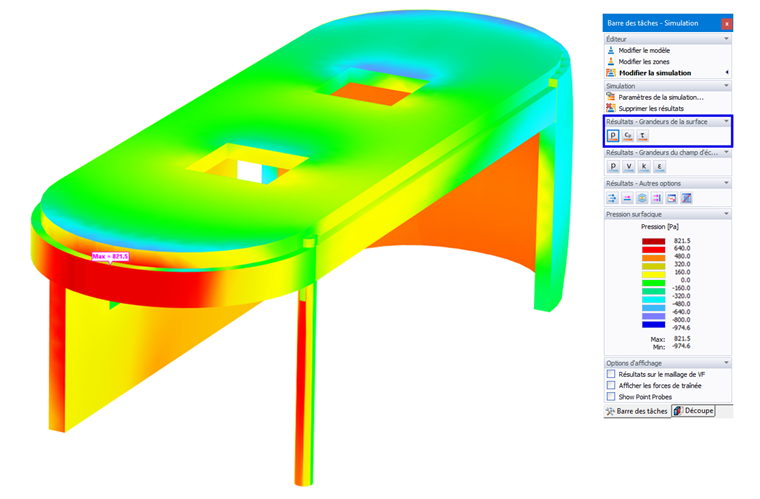

Par défaut, la pression due au vent agissant sur les surfaces est affichée sous forme de « Palette de couleurs » : une valeur de pression est assignée à chaque point de chaque surface. L’attribution de couleur permet de classer les emplacements à l’intérieur des surfaces qui ont des grandeurs de pression spécifiques. Les couleurs et les valeurs respectives sont représentées dans le panneau.
La pression agit perpendiculairement aux surfaces, indiquant ainsi la traînée (grandeurs positives) et la portance (grandeurs négatives).

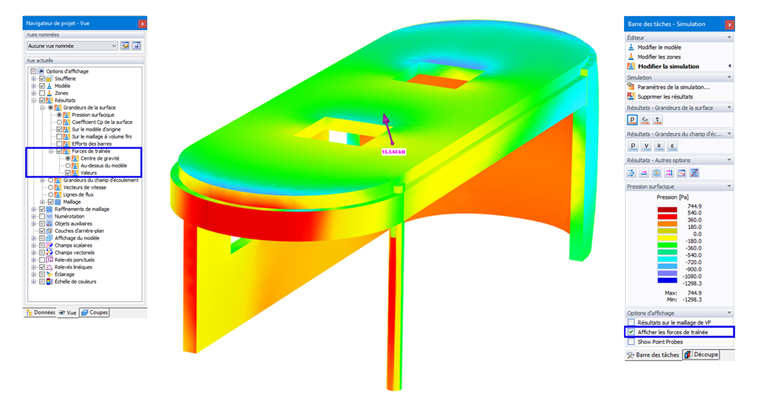

Lorsque vous activez l’option « Afficher les forces de traînée » dans le panneau ou dans le navigateur, vous pouvez consulter la force résultante de la charge de vent agissant sur le modèle et son emplacement.
Si nécessaire, vous pouvez modifier les couleurs et les valeurs assignées (voir le chapitre Palette des couleurs).

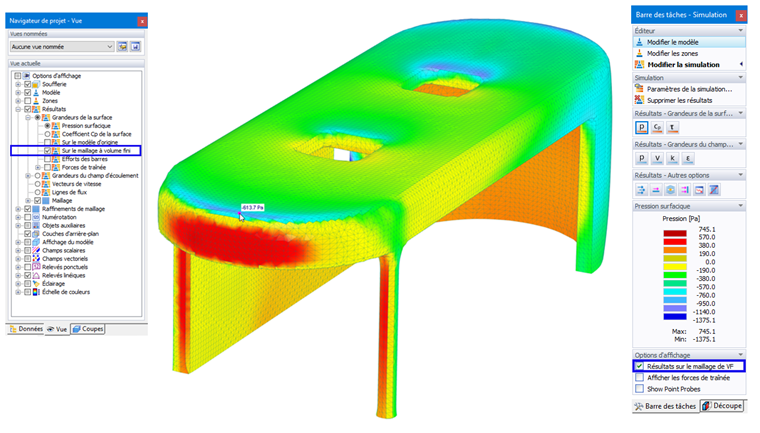

Lorsque vous activez l’option « Résultats sur un maillage de VF » dans le panneau ou dans le navigateur, les résultats de la pression surfacique sont affichés sur le maillage contenant les volumes finis utilisés pour le calcul. Vous pouvez ainsi vérifier comment les ouvertures ou les assemblages de poutres sont traités dans la simulation, par exemple.

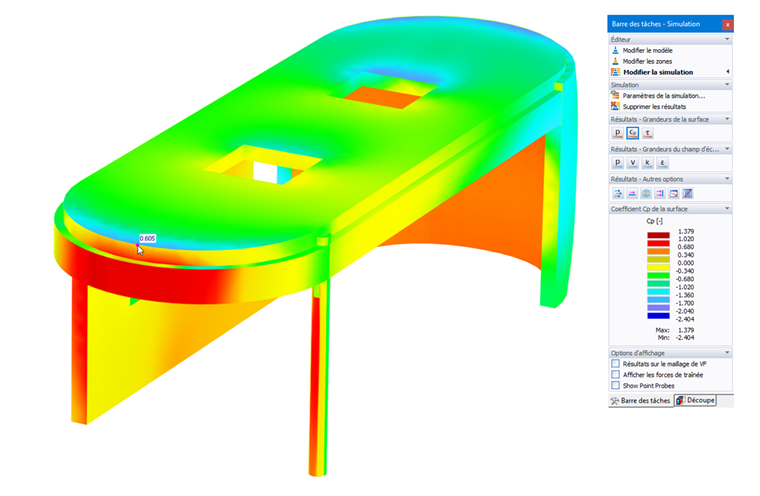

Coefficient de surface Cp
Ces valeurs indiquent les coefficients de pression qui représentent la relation entre la pression statique et la pression de stagnation.
Le coefficient Cp est utile pour représenter la pression comme une quantité sans dimension, qui décrit les pressions relatives dans un champ d’écoulement. La formule est
| P | Pression statique |
| P∞ | Pression statique dans le flux sans turbulence |
| ρ ... | Densité des fluides (écoulement homogène et incompressible) |
| v ...∞ | Vitesse du fluide libre |
où la vitesse libre v∞ est supposée être une valeur apparaissant au bord supérieur du modèle. Il est très utile de représenter la pression en termes de grandeur sans dimension. En savoir plus sur le coefficient de pression.

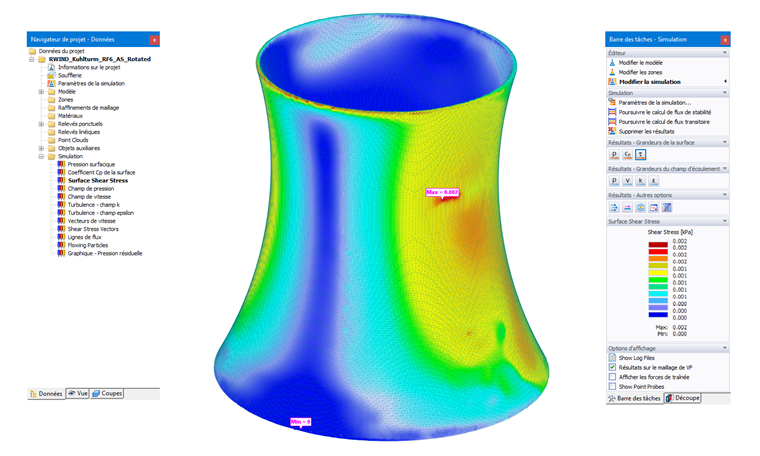

Contrainte de cisaillement surfacique
Ces résultats ne sont disponibles que pour la simulation des flux stationnaire et doivent être activés dans les | Advanced |Options avancées# avant le calcul.
Les forces de cisaillement agissent différemment dans les fluides et dans les solides, où la résistance à une déformation par cisaillement dépend de la déformation elle-même. La résistance à l’action des forces de cisaillement dans un fluide n’apparaît que lorsque le fluide est en mouvement. La contrainte de cisaillement τω est une fonction du gradient de cisaillement ∂u/∂y et de la viscosité dynamique, qui est la propriété du fluide de résister à la croissance de la déformation de cisaillement. La forme de la relation entre la contrainte de cisaillement et la vitesse de déformation (gradient de vitesse de cisaillement) dépend du fluide. Pour un fluide newtonien, la contrainte de cisaillement est une contrainte proportionnelle à la vitesse de déformation :
| μ | Viscosité dynamique du fluide |
| ∂u/∂y | Gradient de cisaillement |
Dans la formule générale de la loi de comportement de Newton, la contrainte de cisaillement est proportionnelle au gradient de vitesse d’écoulement (tenseur du second ordre), alors l’équation a la forme :
Pour plus d'informations sur la contrainte de cisaillement surfacique et sa mise en œuvre dans RWIND 3, cliquez ici OpenFoam.
