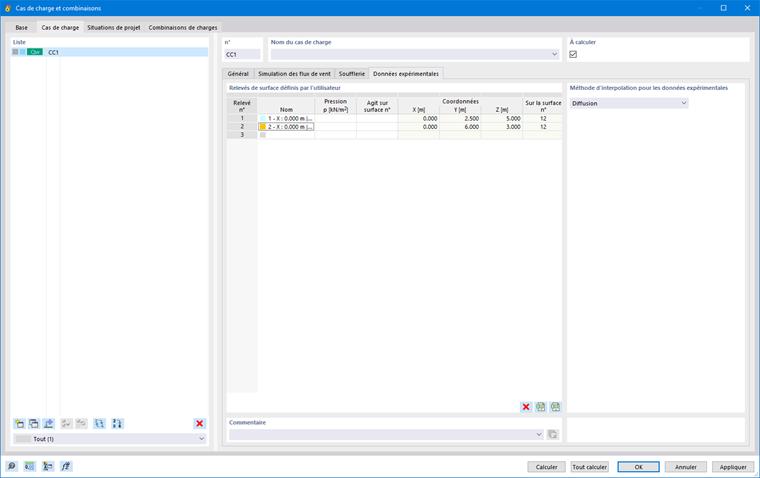

Cet onglet contient les paramètres nécessaires pour travailler avec des données expérimentales, un tableau des points de résultat de surface définis avec des valeurs de pression expérimentales et la méthode d’interpolation utilisée.
Relevés de surface définis par l’utilisateur

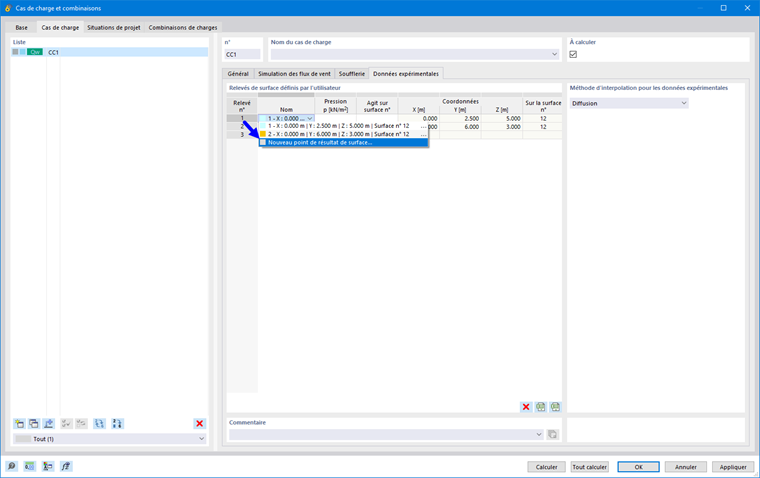

Un tableau contient les points avec les valeurs de pression expérimentales qui sont soit déjà entrés dans l’objet « Point de résultat de surface supplémentaire », soit qui peuvent être entrés à l’aide de « Nouveau point de résultat de surface supplémentaire » (voir l’image ci-dessous).

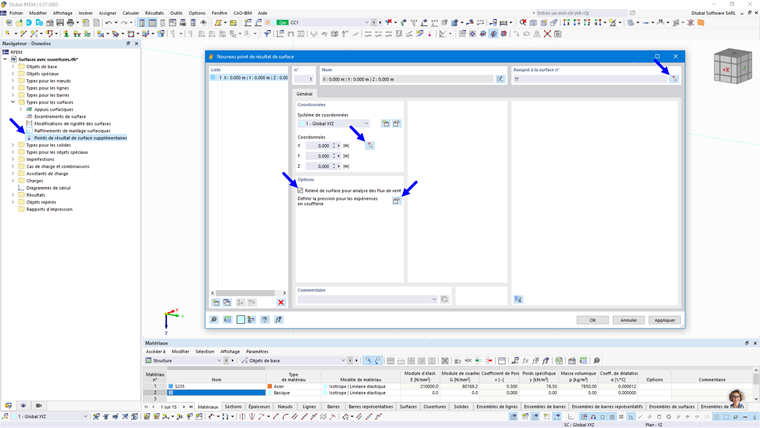

Les points de résultats de surface supplémentaires sont entrés dans la boîte de dialogue suivante :
Ici, la surface et le point qui se trouve sur celle-ci doivent être définis à l’aide de
, ensuite, « Relevé de surface pour l'analyse des flux de vent » doit être coché, les points pour lesquels cette case est cochée sont affichés dans le tableau ci-dessus. Pour passer au CC, vous pouvez utiliser le bouton
.
Dans la colonne « Pression », nous pouvons ensuite entrer la valeur de la pression expérimentale au point donné. Les colonnes suivantes contiennent les coordonnées du point et de la zone sur laquelle se trouve le point.

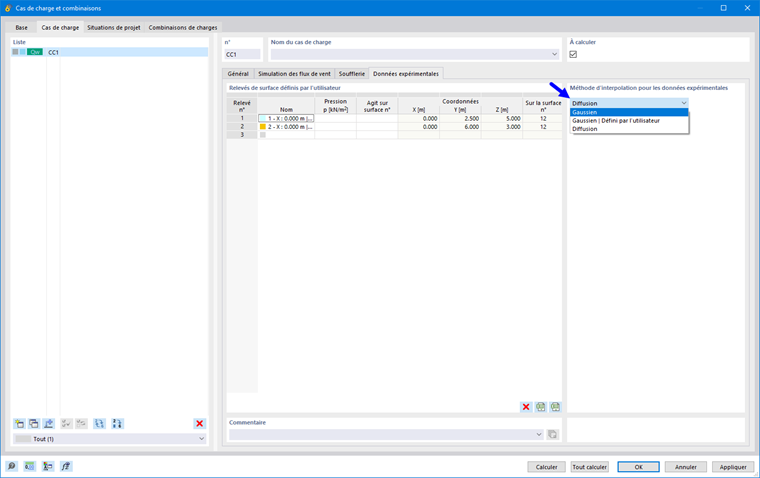

Méthode d’interpolation pour les données expérimentales

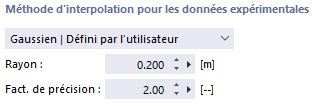

Dans cette section, vous pouvez sélectionner la méthode d’interpolation des données expérimentales. Il existe deux types d’interpolation : l’interpolation gaussienne et de Diffusion. Pour l’interpolation gaussienne, vous pouvez également définir des paramètres définis par l’utilisateur :
Des informations détaillées sur les méthodes d'interpolation et les paramètres sont disponibles dans le chapitre Relevés dans la section Verification Data .
