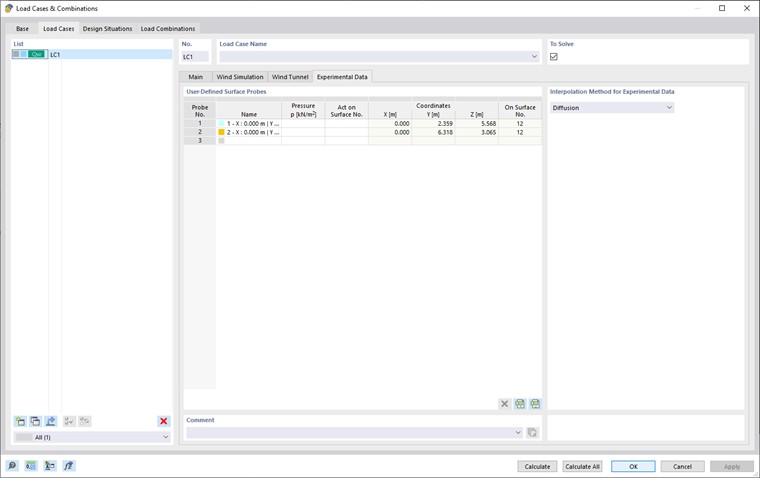

Эта вкладка содержит необходимые настройки для работы с экспериментальными данными, таблицу заданных точек результата поверхности с экспериментальными значениями давления и используемым методом интерполяции.
Пользовательские зонды поверхности

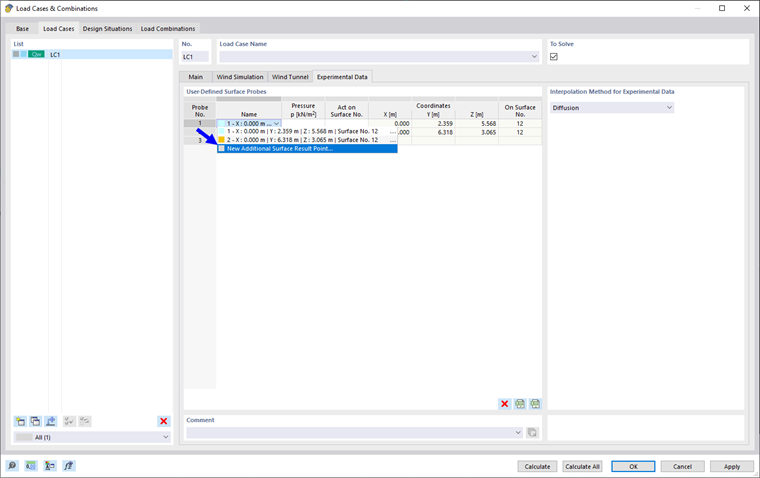

Существует таблица, которая содержит точки с экспериментальными значениями давления, которые либо уже заданы в объекте «Дополнительная точка результата поверхности», либо могут быть введены с помощью «Новая дополнительная точка результата поверхности...» (см.рисунок ниже).
Дополнительные точки результатов поверхностей вводятся в следующем диалоге:
Здесь необходимо задать поверхность и точку, которая на ней лежит, с помощью
и затем установите флажок у записи "Преобразовать поверхность для анализа ветра", точки, для которых был установлен этот флажок таблица выше. Для переключения на ЗГ можно использовать кнопку
.
В столбце «Давление» мы можем ввести значение экспериментального давления в данной точке. В следующих столбцах приведены координаты точки и площадь, на которой она лежит.
Метод интерполяции экспериментальных данных

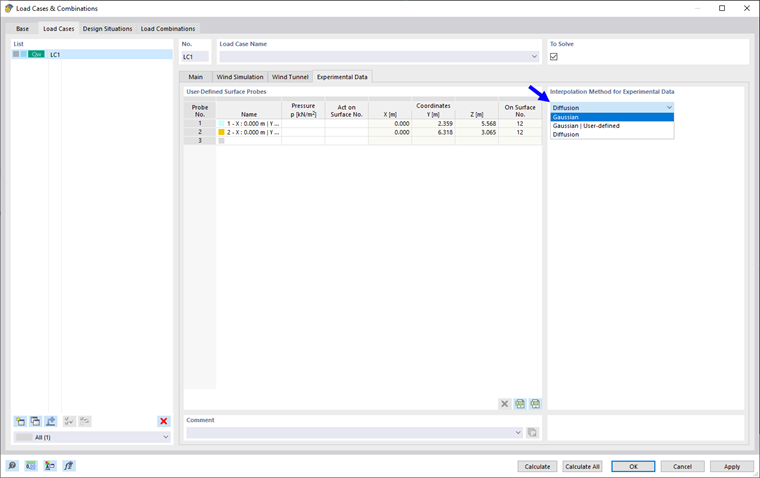

В данном разделе можно выбрать метод интерполяции экспериментальных данных. Существует два типа интерполяции, интерполяция по Гауссу и диафрагма интерполяция, причем для интерполяции по Гауссу вы также можете задать пользовательские параметры:
Подробную информацию о методах и параметрах интерполяции можно найти в главе Зонды в разделе Verification Data .
