Хотя расчетные модули OpenFOAM® являются стабильными и были проверены тысячами пользователей в течение последних 15 лет, не следует забывать, что моделирование 3D турбулентного потока является нелинейной математической задачей, которая не всегда должна сходиться. В программе RWIND 3 численное решение считается правильным, если количество остатков опускается ниже 0,001. Обычно это происходит в течение 500 итераций, но иногда расчет завершается так, что требуемое значение невязки было достигнуто. Для этого может быть несколько причин и нет универсального решения, но мы попробуем предоставить вам несколько советов, как действовать:
- Используйте функцию «Продолжить расчет» с большим количеством максимальных итераций, чтобы увидеть, продолжает ли сходиться решение или нет.
- Увеличить внешние размеры расчетной области; например, границы аэродинамической трубы. Автоматически установленные размеры иногда могут быть недостаточными, особенно за моделью (например, ниже по течению).
- Увеличьте плотность сетки конечных объемов в диалоговом окне «Параметры моделирования» или «Уровень детализации для упрощенных моделей» в диалоговом окне «Изменить модель».
- Попробуйте упростить и оптимизировать модель:
- Если в модели есть отверстия (например, окна, двери и т.д.), через которые поток может войти в модель, попробуйте закрыть их (при условии, что вы не хотите, чтобы ветер проходил внутри модели).
- Удалите из модели небольшие детали, которые практически не влияют на результаты моделирования.
- Здания должны быть правильно размещены на полу аэродинамической трубы или ниже этого уровня. Если модель размещена над дном туннеля с тонким пустым пространством между моделью и дном туннеля, расчёт может завершиться сбоем.
Важный

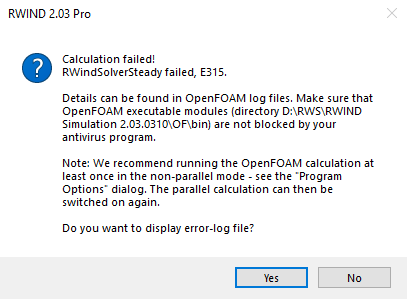

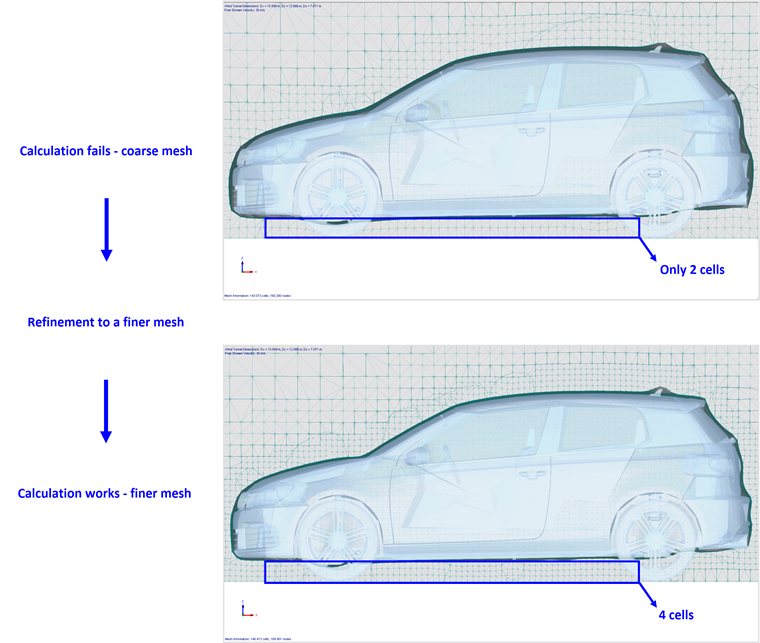

Предупреждение «RWindSolverSteady failed, E315», эта проблема вызвана неподходящей сеткой (см. изображение ниже), которое приводит к сбою расчета PostentionFoam и экспорту значений NaN. Впоследствии из-за этих значений NaN основной расчёт также дает сбой. Решение состоит в том, чтобы использовать другую плотность сетки, как показано на изображениениже.
.png)
Можно предположить, что решение приемлемо при соблюдении следующих критериев:
- Количество выполненных итераций больше, чем минимальное количество, установленное по умолчанию (в настоящее время: 300, см. изображение Program Options ).
- Остаточное количество ниже предельного значения, установленного по умолчанию (в настоящее время: 0,001, см. главу Стационарный поток).
- Графика остаточного количества во времени больше не меняется (или меняется очень мало) или периодически колеблется вокруг определенного среднего значения (см. изображение ниже).
