Входные данные
Результаты

разрезы

Сечения могут быть применены к поверхностям модели. С их помощью можно отобразить части сетки результатов и получить локальные результаты, например, силу сопротивления, действующую на сечение. Эти результаты можно проверить для любой части модели, то есть для любого подмножества треугольников модели.

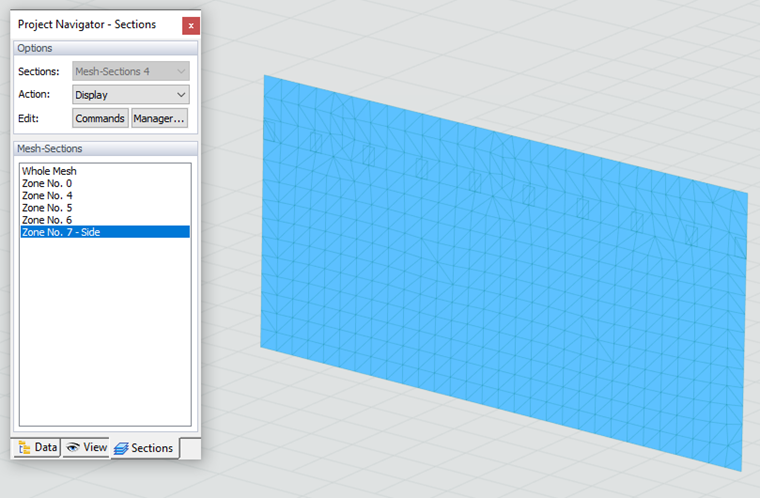

С помощью разрезов, вы можете определить, какие части топологии будут отображаться. Части могут быть показаны эксклюзивно или скрыты, аналогично параметрам «Видимость», доступным в RFEM 6/RSTAB 9.

Разрезы управляются в отдельной вкладке навигатора. По умолчанию для зон создаются сечения автоматически, каждая из которых представляет собой материал или часть (см. Раздел Зоны).

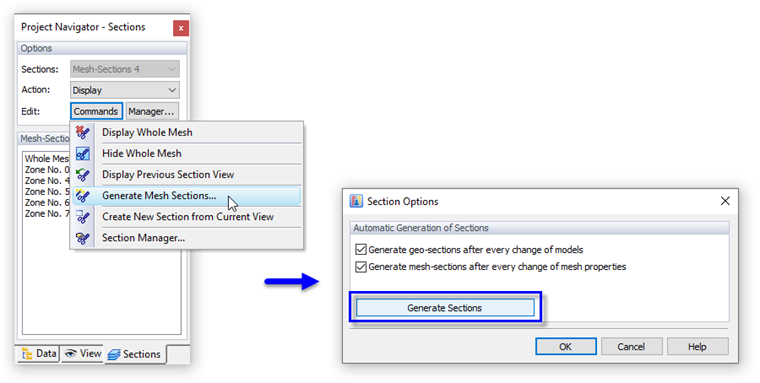

Чтобы также использовать зоны для получения результатов, необходимо создать разрезы сетки. Нажмите на Кнопка "Команды" аддон, например В открывшемся меню выберите возможность «Создать сечения сетки». Появится диалоговое окно «Параметры сечения». Нажмите на Кнопка "Создать сечения" и закройте диалоговое окно.

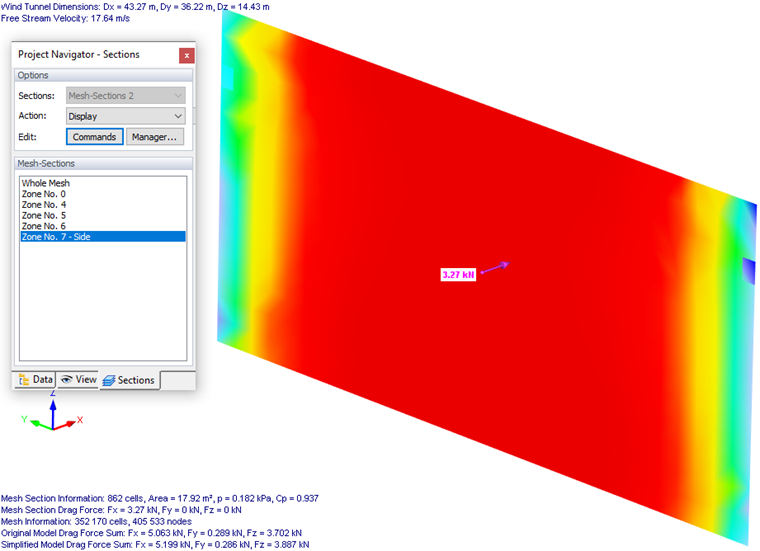

Теперь в списке «Сечения сетки» можно выбрать зону и проверить результаты по количествам ее поверхностей.

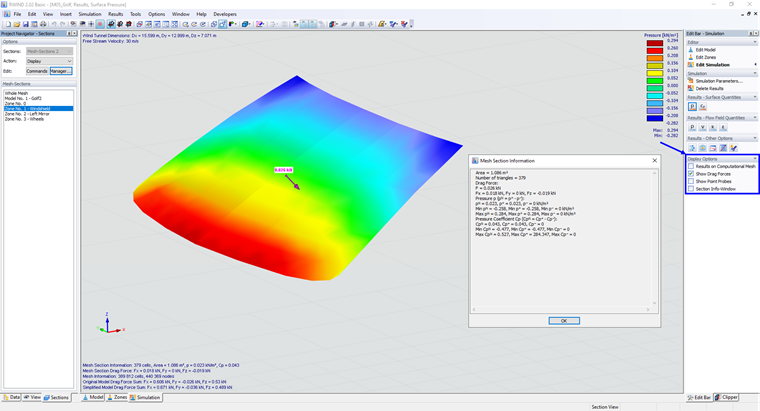

Для каждой зоны в разделе «Сечение сетки» есть в меню «Изменить панель» возможность «Параметры изображения».

Здесь можно легко отобразить для зоны «силу сопротивления» или «информацию о сечении сетки», см. рисунок Параметры отображения.

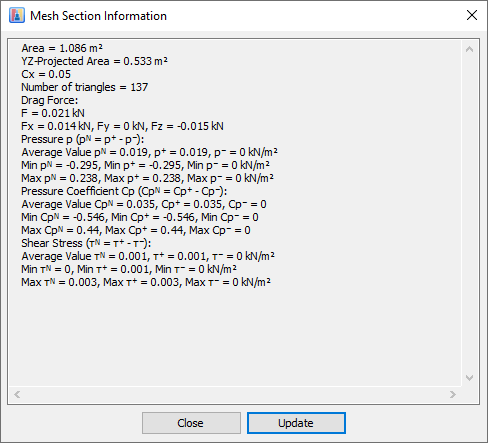

Окно Информация о сечении сетки содержит основную информацию о зоне, а также ее размер и количество треугольников в ней. Затем являются результаты величин «силы сопротивления», результирующей силы (F) и её компонентов (Fx, Fy, Fz).

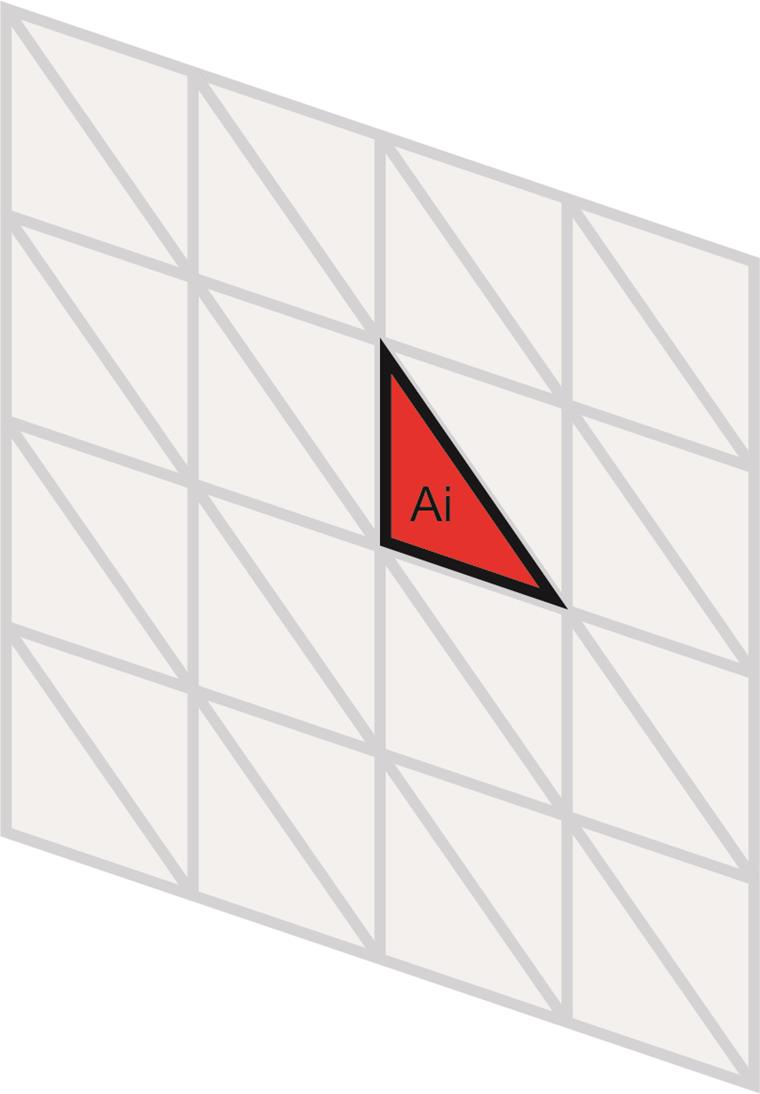

Затем должны быть значения в треугольниках сетки поверхности. Сечение сетки разделено на треугольники, каждый треугольник имеет значения «перед» и «зад» , которые могут быть различными.

Значение «netto» величины (pN ) рассчитывается как средневзвешенное значение (pN ) для каждого треугольника, принадлежащего зоне, рассчитанное из значения (p+ ) на передней стороне и (p- ) значение на задней стороне треугольников. Среднее значение, рассчитанное по всем треугольникам сечения сетки, определяется по формуле:

Далее будут в программе отображаться также коэффициенты CpN, напряжение сдвига TN, а также максимальные и минимальные значения данных величин (например, Max pN, Min pN, Max TN, Min TN и т.д.). Максимальные/минимальные значения являются максимальными/минимальными значениями переменных на передней/задней стороне каждого треугольника, входящего в зону, например, MaxCp+ - это максимальное значение Cp на передней стороне каждого треугольника, входящего в зону.

Важный

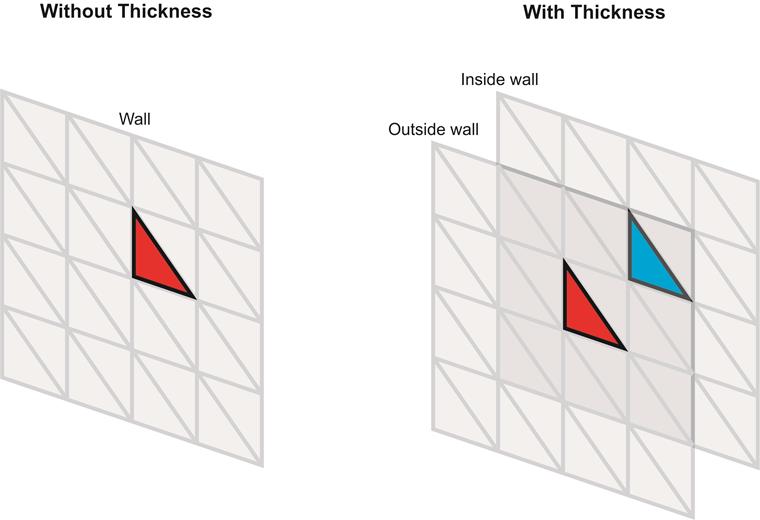

При использовании опции «экспорта толщины поверхности» в RFEM 6 вы получаете совершенно другой сценарий относительно значений «сзади и спереди». Затем в модели будут две стены (внутренняя и внешняя), смотри изображение, каждая стена имеет передние и сзади значения, сзади значения находятся внутри стены и имеют значение 0.

Geo-Sections

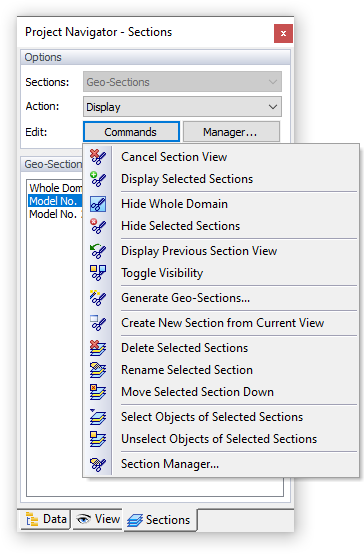

Каждая модель - первичная или второстепенная - представляет собой Geo-разрез. Они доступны при выборе вкладки «Модель» в рабочем окне. Используйте Кнопка "Команды" кнопка для создания сечений и работы с ними.

Сечения сетки

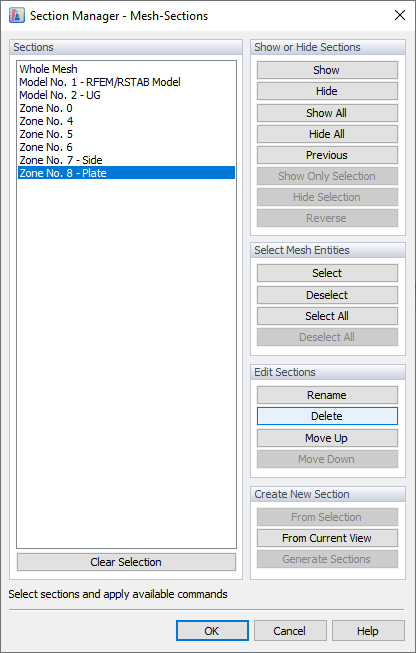

Сечения сетки представляют все зоны, которые были созданы автоматически или заданы вручную (см. главу Зоны). Они доступны при выборе вкладки «Зоны» в рабочем окне. Чтобы изменить или удалить сечения, Икона Менеджера аддон, например
