Данная вкладка доступна только тогда, когда во вкладке «Основные данные» выбран тип «Моделирование стационарного потока ».

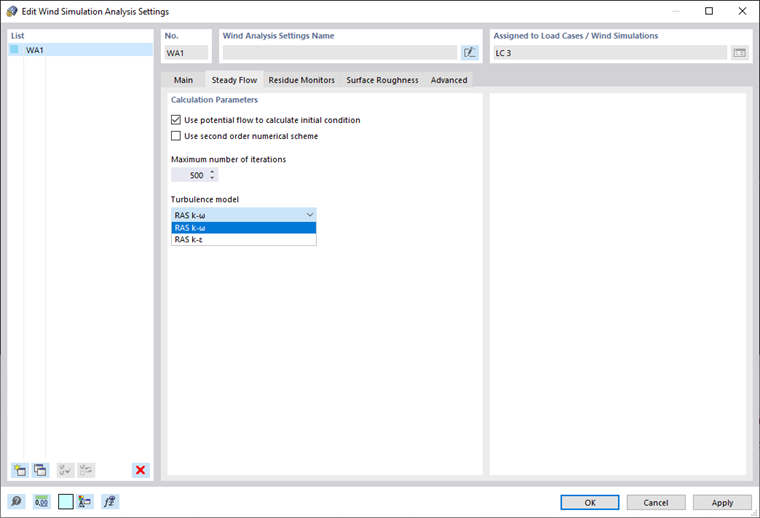

Параметры расчета
При активации функции «Использовать потенциальный поток для расчета начальных условий», будет для создания начальных условий применяться линеаризованная версия невязких уравнений Навье-Стокса.
Опция «Использовать числовую схему второго порядка» определяет, какая числовая схема будет применена для условий дивергенции (потоков). По умолчанию он не активирован, поэтому расчет выполняется по методу первого порядка. Численная дискретизация первого порядка, как правило, дает лучшую сходимость, чем схема второго порядка. Однако дискретизация второго порядка обычно является более точным,
«Максимальное количество итераций» не означает, что на самом деле должны быть выполнены все итерации: Если вычисление сходится с меньшим количеством итераций, оно останавливается. Эта опция может быть полезна, чтобы избежать бесконечных циклов или применить короткие вычисления в целях проверки.

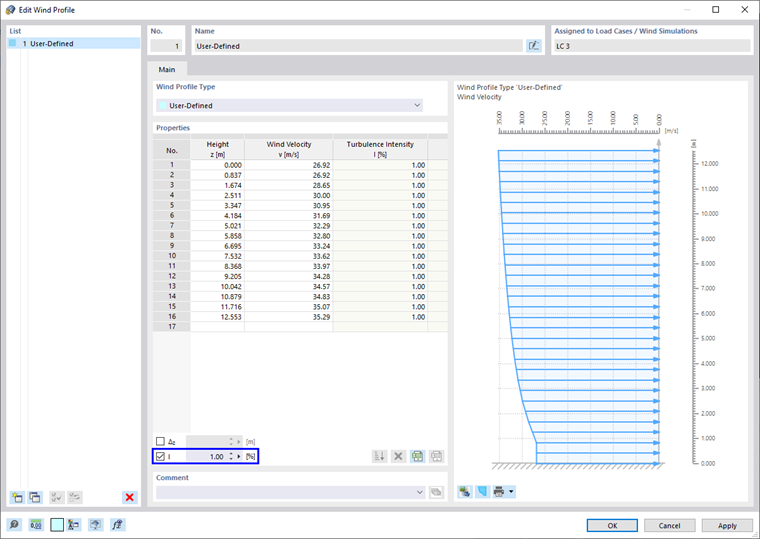

Список «Модель турбулентности» доступен при активации функции «Учитывать турбулентность» Main закладка По умолчанию установлена модель турбулентности «RAS k-ε». Это означает, что параметры k и ε (или ω, в зависимости от выбранной модели турбулентности) определяются автоматически на основе значения общей интенсивности турбулентности I, заданного в диалоговом окне Профиль ветра. Кинетическая энергия турбулентности k представляет собой среднюю кинетическую энергию, характерную для завихрений, которая возникает в результате сдвига жидкости или трения. Скорость рассеивания энергии турбулентности ε описывает уменьшение энергии воздушного потока.
Подробную информацию о кинетической энергии турбулентности можно найти в CFD онлайн.
