Dieses Register ist verfügbar, wenn im Register 'Basis' der Simulationstyp Stationäre Strömung ausgewählt ist.

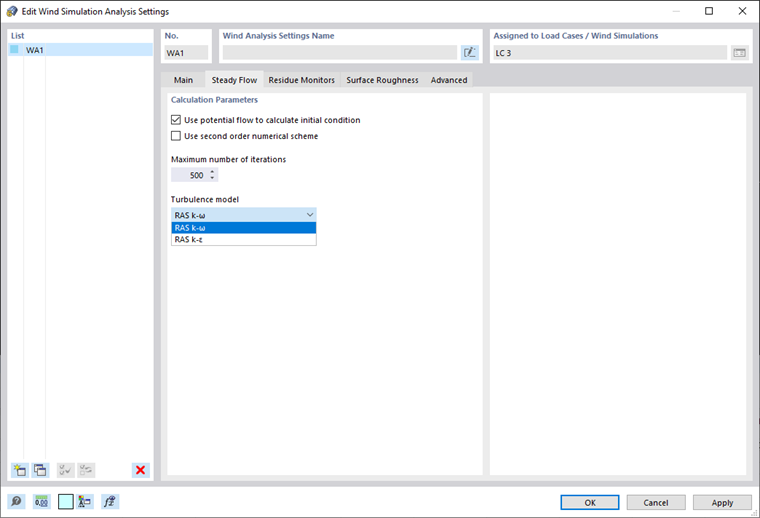

Berechnungsparameter
Ist die Option "Anfangsbedingungen mit Potentialströmung berechnen" aktiviert, so wird für die Generierung der Anfangsbedingungen eine linearisierte Version der nicht-viskosen Navier-Stokes Gleichungen verwendet.
Die Option "Numerisches Schema zweiter Ordnung verwenden" steuert, welches numerische Schema für die Divergenzterme (Flüsse) verwendet wird. Diese ist standardmäßig nicht aktiviert, sodass die Berechnung nach Theorie I. Ordnung erfolgt. Die numerische Diskretisierung erster Ordnung liefert im Allgemeinen eine bessere Konvergenz als das Schema zweiter Ordnung. Die Diskretisierung zweiter Ordnung ist jedoch meist genauer.
Die 'Maximale Anzahl der Iterationen' bedeutet nicht, dass tatsächlich alle Iterationen durchgeführt werden müssen: Konvergiert die Berechnung mit weniger Iterationen, wird sie abgebrochen. Diese Option kann auch hilfreich sein, um Endlosschleifen zu vermeiden oder kurze Berechnungen zu Testzwecken durchzuführen.
Die Liste 'Turbulenzmodell' ist verfügbar, wenn auf der Seite das Kontrollkästchen 'Turbulenzmodell berücksichtigen' aktiviert ist Main Tab. Standardmäßig ist das Turbulenzmodell "RAS k-ε" eingestellt. Dies bedeutet, dass die Parameter k und ε (oder ω, je nach gewähltem Turbulenzmodell) automatisch aus dem Wert der globalen Turbulenzintensität I ermittelt werden, der im Dialog Windprofil definiert ist. Die kinetische Turbulenzenergie k stellt die mittlere kinetische Energie charakteristisch für Wirbel dar, die durch Flüssigkeitsschub oder Reibung erzeugt wird. Die Dissipationsrate der Turbulenzenergie ε beschreibt den Abzug von Energie aufgrund des Luftstroms.
Ausführliche Informationen zur kinetischen Energie von Turbulenz finden Sie in CFD Online.
