Zonen

Sie können das Modell mithilfe von Zonen in Teile unterteilen und bestimmte Eigenschaften wie Materialien mit ihren Rauigkeitsparametern zuweisen. Zonen sind auch hilfreich, um die lokalen Flächenergebnisse von Bauteilen einschließlich ihrer Widerstandskräfte zu untersuchen.

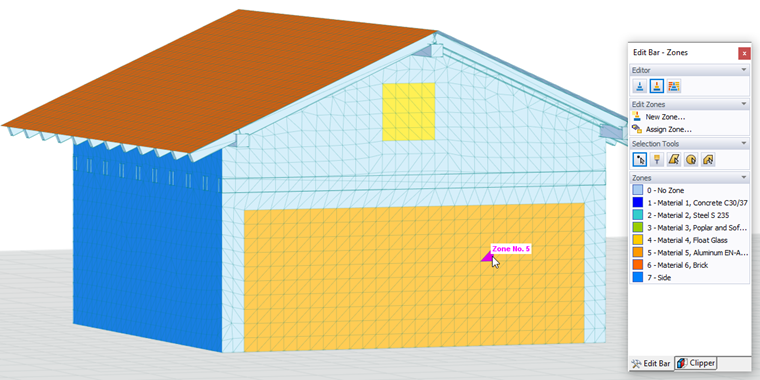

Die Zonen werden über das Register "Zonen" im Arbeitsfenster verwaltet. Das Panel "Editor" wird automatisch auf die Verwaltung von Zonen eingestellt. Wenn Sie das Modell aus RFEM 6/RSTAB 9 importiert haben, dann sind im Abschnitt "Zonen" des Panels die in der Dlubal-Anwendung definierten Materialien voreingestellt.

Tipp

Im Video wird gezeigt, wie Materialien in Zonen umgewandelt werden.

Die dreieckigen Netzelemente werden am Modell dargestellt. Sie können den voreingestellten Bereichen Elemente zuweisen. Wenn Sie einen neuen Bereich festlegen wollen, klicken Sie auf Symbol für Neue Zone im Abschnitt "Zonen bearbeiten" des Panels angezeigt werden.

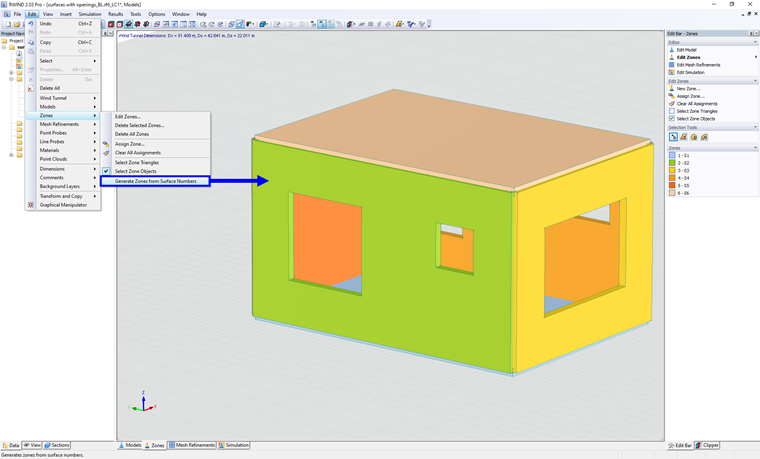

Zonen können automatisch auf Basis von Flächennummern aus RFEM generiert werden, die Option finden Sie im Menü "Bearbeiten" -> "Zonen" -> "Zonen aus Flächennummern generieren".

Materialien

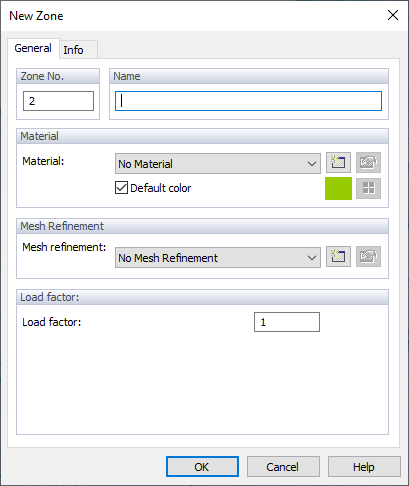

Im Dialog "Neue Zone" ist dann der "Name" der Zone anzugeben. Sie können eines der vorhandenen Materialien aus der Liste auswählen. Mit der Listenschaltfläche Symbol für Neues Material kann ein neues Material definiert werden.

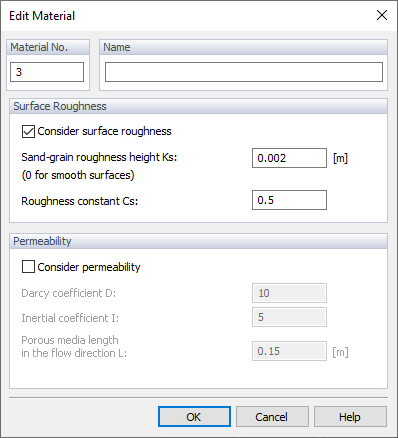

In 'Material bearbeiten' können Sie an der Zone die Rauigkeit des Materials bzw. in RWIND 3 Pro eine neue Durchlässigkeit einstellen; Weitere Informationen zu diesen Parametern finden Sie in den Kapiteln Materialien und Pemeable Surfaces. Wird die voreingestellte Option "Kein Material" nicht verändert, werden die globalen Rauheitsparameter auf die neue Zone angesetzt.

Netzverdichtungen

In diesem Abschnitt können Netzverdichtungen eingestellt werden, die dann Zonen zugewiesen werden können. Weitere Informationen finden Sie im Kapitel Netzverdichtungen.

Lastfaktor

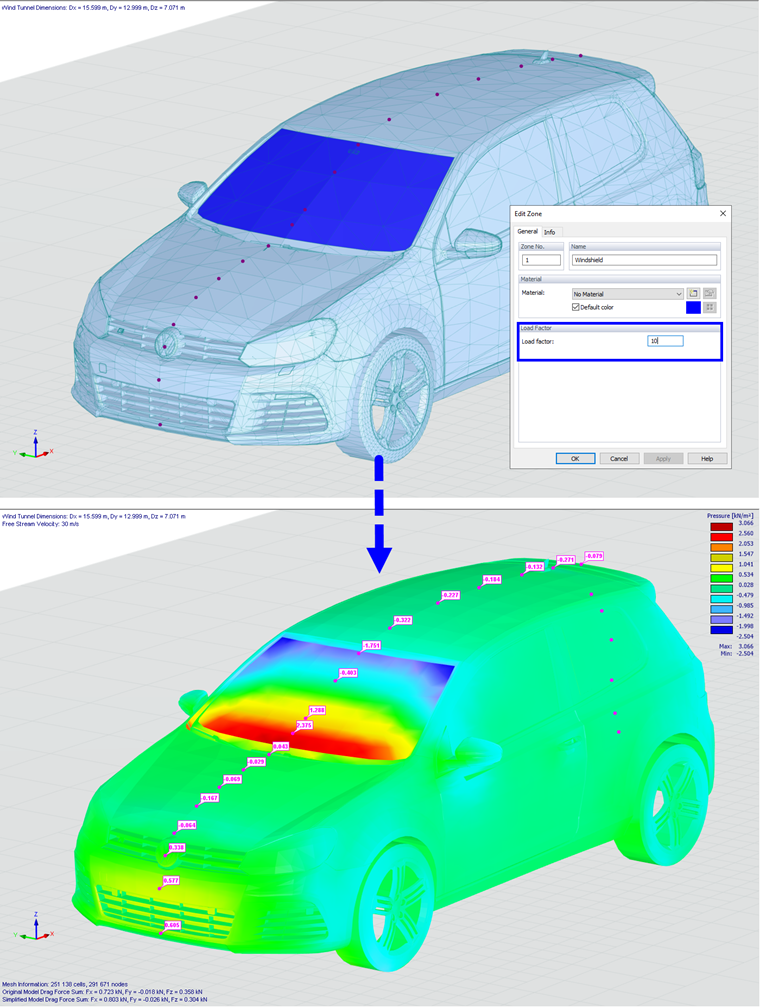

Im nächsten Abschnitt kann der Parameter "Lastfaktor" für die Zone festgelegt werden. Der Lastfaktor ist ein Nachbearbeitungsfaktor, mit dem die resultierende Last multipliziert wird, das Bild unten zeigt die Ergebnisse nach dem Aufbringen des Lastfaktors auf die Windschutzscheibe des Modellautos.

Auswahltools

Um Netzelemente einem Bereich zuzuweisen, nutzen Sie eine der Optionen im Panel-Abschnitt "Auswahltools". Sie können entweder zuerst das Dreieckelement(e) selektieren und dann im Panel auf die Zone klicken oder zuerst die Zone selektieren und dann das Dreieck(e) zuweisen.

Die Schaltflächen 'Selektionstools' sind mit folgenden Funktionen belegt:

Symbol des Pfeilzeigers Wählt ein einzelnes Dreieckselement beim Anklicken mit der Maus aus oder wählt einen Bereich für die Volumenauswahl.
Symbol von Pinsel Wählt mehrere Elemente aus, wenn der Mauszeiger über sie bewegt wird.

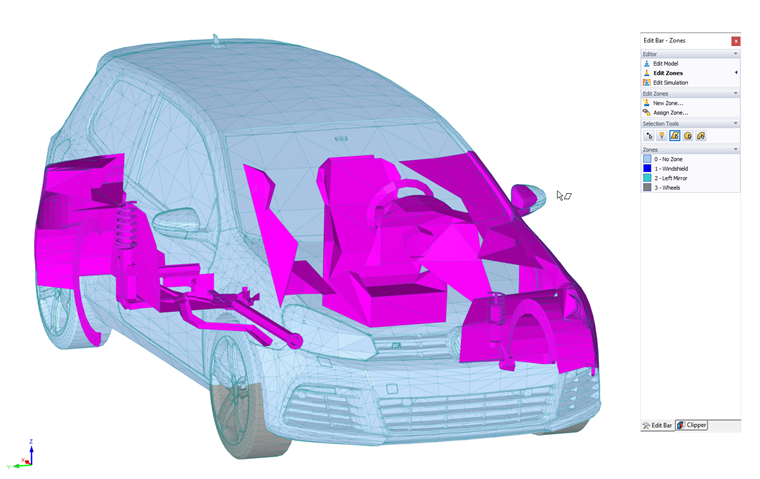

Ikone von Rhomboid Das Volumenauswahl-Tool. Es selektiert mehrere Elemente, wenn es ein Rhomboid über diese zieht.
Symbol des Kreises Das Volumenauswahl-Tool. Sie selektiert mehrere Elemente, wenn sie von einem ausgewählten Mittelpunkt aus einen Kreis zeichnet.
Symbol von Polygon Das Volumenauswahl-Tool. Es selektiert mehrere Elemente, wenn es um diese ein freies Polygon definiert.

Wichtig

Die Auswahl-Tools Pfeilzeiger, Rhomboid, Kreis und Polygon sind Volumenauswahl-Tools; d. h. sie selektieren alles in dem Volumen, das durch Projektion der Fläche in den Raum erzeugt wird.

Tipp

Beachten Sie, dass auch die Elemente aller Ebenen erfasst werden, die die Projektion der definierten Fläche schneiden. Sollen die Elemente nur einer Ebene selektiert werden, so sind die Abschnitt Befehle zunächst irrelevante Objekte ausblenden.

Tipp

Alle Zonen sind im Navigatorregister 'Querschnitte' aufgelistet (siehe Kapitel Querschnitte). Wenn Sie einen Bereich auswählen, wird dieser Teil des Modells ausschließlich angezeigt, während alle anderen Teile des Modells ausgeblendet werden.
