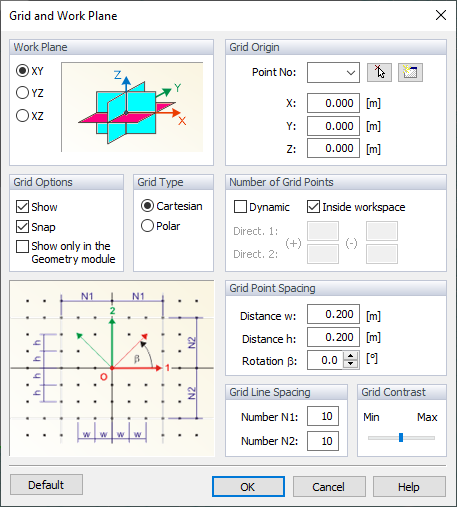

Rasterpunkte sind hilfreich, um Objekte grafisch zu definieren. Die Einstellungen des Rasters lassen sich über das Menü "Extras" unter "Raster" und "Arbeitsebene" aufrufen. Alternativ benutzen Sie die Schaltfläche in der Symbolleiste
.
Die "Arbeitsebene" kann parallel zu einer der drei globalen Ebenen sein: XY, YZ oder XZ (die Auswahl ist auch über die Schaltflächen in der Symbolleiste möglich
, ohne diesen Dialog aufzurufen.
Der "Rasterursprung" liegt standardmäßig im Nullpunkt. Eine Vorlage können Sie über die Schaltfläche
um einen anderen Punkt im Arbeitsfenster zu wählen oder dessen Koordinaten einzugeben. Mit der Listenschaltfläche
kann ein neuer Bezugspunkt festgelegt werden.
In den Abschnitten unterhalb werden spezifische Optionen angeboten, um z. B. die "Rasterart" (kartesische oder polare Anordnung), die "Anzahl der Rasterpunkte" und den "Rasterpunktabstand" anzupassen.
