RWIND 3 ist in der Lage, kleine Unstimmigkeiten im Modell zu korrigieren, wie zum Beispiel Knoten, die sehr nah an anderen Knoten liegen. Diese Funktion wird aufgerufen über Bearbeiten → Modelle → Modell reparieren. Diese Korrekturen können nur bei der Verwendung von nicht vereinfachten Modellen erforderlich sein. Vereinfachte Modelle brauchen so nicht repariert werden.

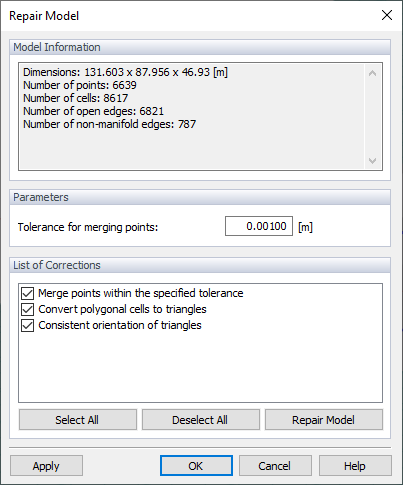

Modellinformationen
In diesem Abschnitt können Sie die Anzahl der Punkte, Zellen, offenen Kanten und nicht-mannigfaltigen Kanten überprüfen. Wenn Sie auf die
Schaltfläche ändern sich diese Nummern abhängig von der Geometrie des importierten Modells: Das verbesserte Modell wird weniger Punkte und offene Kanten haben.
Parameter
Die "Toleranz für Verschmelzen von Punkten" steuert den Grenzabstand für nahe Punkte. Liegt die Toleranz unter diesem Wert, werden die Punkte zu einem einzigen Punkt verschmolzen.
Liste der Korrekturen
In diesem Abschnitt bieten sich drei Möglichkeiten an, zu steuern, welche Positionen verbessert werden sollen: Punkte, Netz und beides. Es ist empfehlenswert, jeden davon auszuwählen.
Wie oben erwähnt, ist die
Die Funktion versucht, das Modelllayout zu verbessern. Die Änderungen werden aber noch nicht auf das Modell angewendet. Sie können verschiedene Grenzen ausprobieren und die im Abschnitt "Modellinformationen" gezeigten Ergebnisse überprüfen. Wenn Sie sicher sind, dass Sie die Änderungen übernehmen möchten, klicken Sie auf
oder
.
