RWIND 3 è in grado di correggere piccole discrepanze all'interno del modello, come nodi situati molto vicino ad altri nodi. Per applicare questa funzione, vai a Modifica → Modelli → Ripara modello. Queste correzioni possono essere necessarie solo quando si utilizzano modelli non semplificati. I modelli semplificati non hanno bisogno di essere riparati in questo modo.

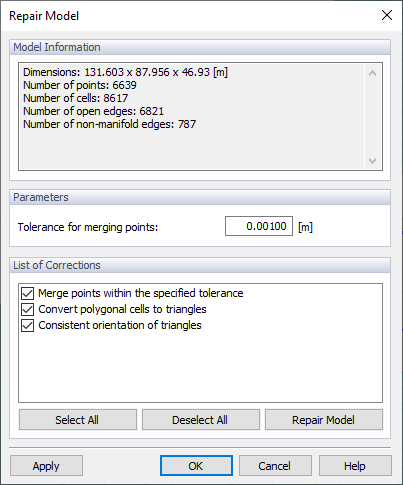

Informazioni sul modello
In questa sezione della finestra di dialogo, è possibile rivedere il numero di punti, celle, bordi aperti e bordi non-manifold. Se si fa clic su
, questi numeri cambieranno, a seconda della geometria del modello importato: Il modello migliorato avrà meno punti e bordi aperti.
Parametri
L'opzione "Tolleranza per la fusione dei punti" controlla la spaziatura limite per i punti vicini. Se la tolleranza è inferiore a questo valore, i punti saranno uniti in un unico punto.
Elenco delle correzioni
Ci sono tre opzioni in questa sezione della finestra di dialogo per controllare quali elementi devono essere migliorati: Punti, mesh ed entrambi. Ti consigliamo di selezionare ciascuno di essi.
Come accennato in precedenza, il
La funzione cerca di migliorare il layout del modello. Tuttavia, le modifiche non saranno ancora applicate al modello. Puoi provare diversi limiti e rivedere i risultati mostrati nella sezione "Informazioni sul modello". Quando si è certi di voler adottare le modifiche, fare clic su
o
.
