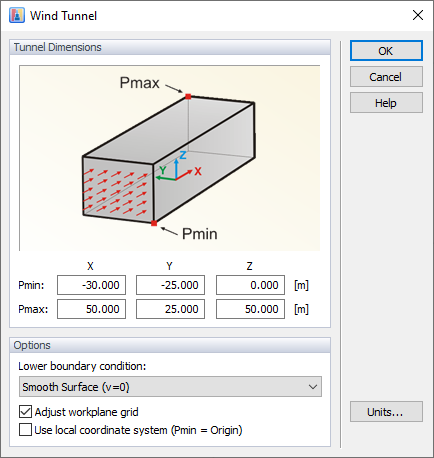

È possibile modificare le dimensioni della galleria del vento in una finestra di dialogo o graficamente. Per aprire la finestra di dialogo, fare doppio clic sulla voce "Galleria del vento" nel "Navigatore dati" o aprire il "menu Modifica", puntare su "Galleria del vento" e selezionare "Modifica galleria del vento".
La dimensione della galleria del vento è definita per mezzo di sei parametri; le dimensioni in X, Y e Z si riferiscono all'origine del modello. Il
Il pulsante consente di impostare le dimensioni alle dimensioni predefinite. A seconda del tipo di modello (struttura aperta o superfici chiuse), sono determinati dall'area proiettata YZ del modello. Lo "spazio libero" attorno al modello - che in realtà è illimitato - è quindi impostato sufficientemente grande rispetto all'area proiettata.
Informazione
La condizione al contorno inferiore applicata alla superficie inferiore della galleria del vento è impostata come superficie liscia per impostazione predefinita. Quando si seleziona l'opzione "Scorrimento" dall'elenco, tuttavia, l'influenza del piano inferiore è disattivata. Questa opzione consente di analizzare parti del modello, ad esempio la sommità di una torre, senza definire l'intero edificio. In alternativa, la rugosità della superficie può essere controllata dalle proprietà del materiale definite per la superficie al pavimento della galleria. Si consiglia di adattare la griglia del piano di lavoro alle dimensioni della galleria del vento.

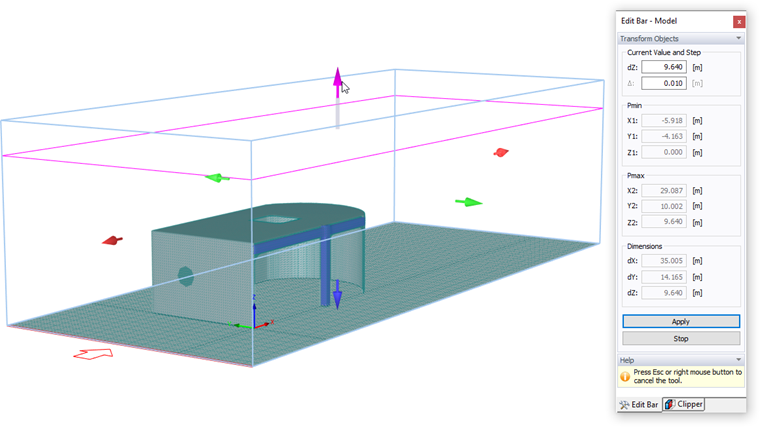

Per modificare graficamente la galleria del vento, fare clic sulla voce "Ridimensiona galleria del vento" nel pannello. Assicurarsi che la scheda "Modello" della finestra di lavoro sia impostata.
Allo stesso modo come descritto sopra, è possibile inserire le dimensioni della galleria del vento nel pannello "Modifica barra". Inoltre, è possibile modificarne le dimensioni nella finestra di lavoro selezionando una delle frecce e spostandola. I parametri corrispondenti sono aggiornati nel pannello.
Quando si tiene premuto il tasto [Shift] mentre si sposta una freccia, la galleria del vento viene modificata simmetricamente nella rispettiva direzione. Tenendo premuto il tasto [Ctrl], è possibile scalare la galleria del vento verso l'alto o verso il basso in modo uniforme in tutte e tre le direzioni.
