Questa scheda contiene le impostazioni necessarie per lavorare con i dati sperimentali, una tabella di punti di risultato della superficie definiti con valori di pressione sperimentale e il metodo di interpolazione utilizzato.
Sonde della superficie definite dall'utente

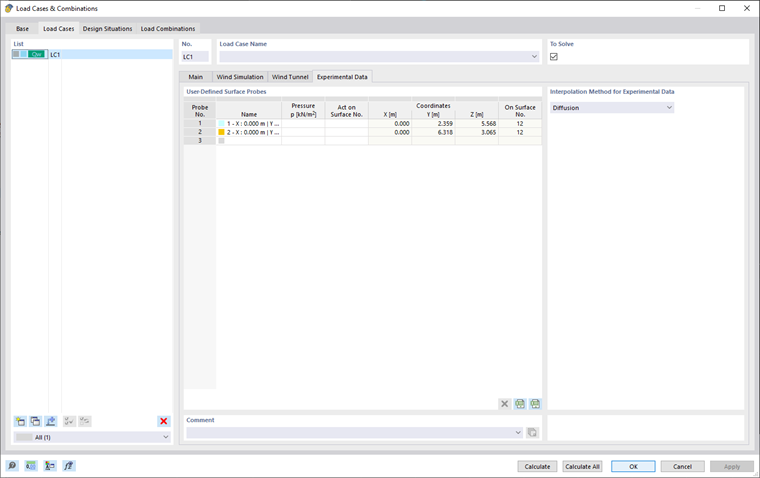

C'è una tabella che contiene punti con valori di pressione sperimentali che sono già inseriti nell'oggetto "Punto risultante della superficie aggiuntivo" o che possono essere inseriti utilizzando "Nuovo punto risultante della superficie aggiuntivo..." vedi l'immagine sotto.
Ulteriori punti di risultato della superficie vengono inseriti nella seguente finestra di dialogo:
Qui è necessario definire la superficie e il punto che giace su di essa utilizzando
e quindi seleziona "Sonda di superficie per l'analisi del vento", i punti con questa casella di controllo sono visualizzati in tabella sopra. Per passare a LC è possibile utilizzare il pulsante
.
Nella colonna "Pressione" possiamo quindi inserire il valore della pressione sperimentale nel punto dato. Nelle colonne successive, ci sono le coordinate del punto e l'area su cui giace il punto.
Metodo di interpolazione per dati sperimentali

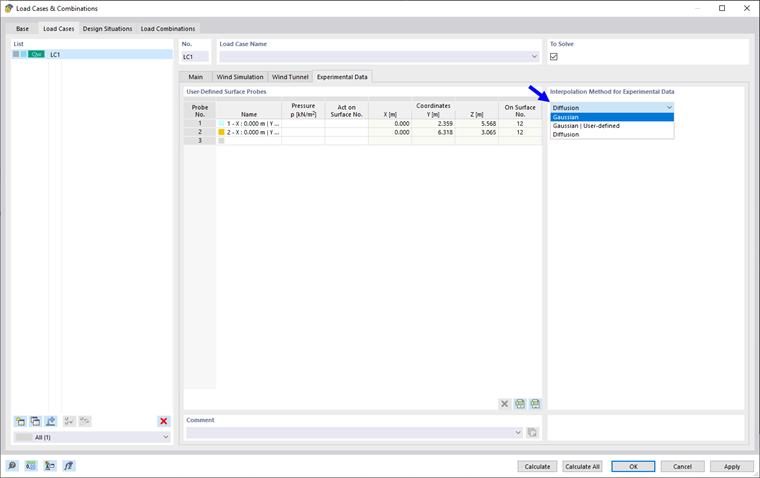

In questa sezione, è possibile selezionare il metodo di interpolazione dei dati sperimentali. Esistono due tipi di interpolazione, l'interpolazione gaussiana e l'interpolazione a diffusione, e per l'interpolazione gaussiana è anche possibile impostare parametri definiti dall'utente:
Informazioni dettagliate sui metodi di interpolazione e sui parametri sono disponibili nel capitolo Sonde nella sezione Verification Data .
