Sezioni

Le sezioni possono essere applicate alle superfici del modello. Consentono di visualizzare parti delle mesh dei risultati e di ottenere risultati locali, ad esempio una forza di resistenza che agisce sulla sezione. Questi risultati possono essere esaminati per qualsiasi parte di un modello, cioè per qualsiasi sottoinsieme di triangoli del modello.

Per mezzo delle sezioni, è anche possibile controllare quali parti della topologia vengono visualizzate. Le parti possono essere mostrate esclusivamente o nascoste, in modo simile alle opzioni "Visibilità" disponibili in RFEM 6/RSTAB 9.

Le sezioni sono gestite in una scheda separata del navigatore. Per impostazione predefinita, le sezioni vengono create automaticamente per le zone, ognuna delle quali rappresenta un materiale o una parte (vedere il capitolo Zone).

Sezioni con zone per il controllo della visibilità

Per utilizzare anche le zone per i risultati, è necessario creare sezioni mesh. Il pulsante per modificare. Nel menu, seleziona l'opzione "Genera sezioni mesh". Apparirà la finestra di dialogo "Opzioni sezione". Il pulsante e quindi chiudere la finestra di dialogo.

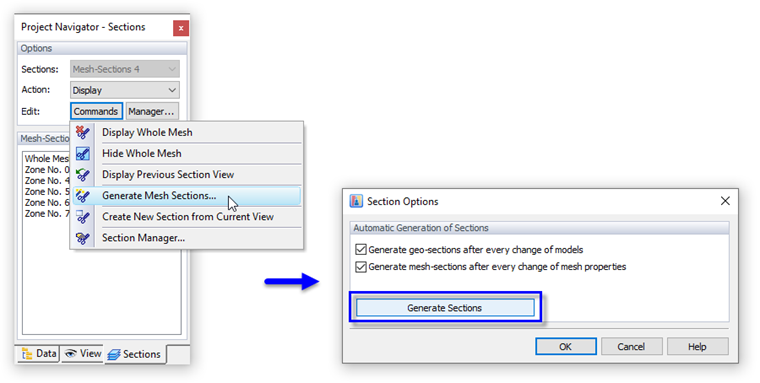

Generazione di sezioni dalle zone

Ora, è possibile selezionare una zona nell'elenco "Sezioni mesh" ed esaminare i risultati della quantità di superficie.

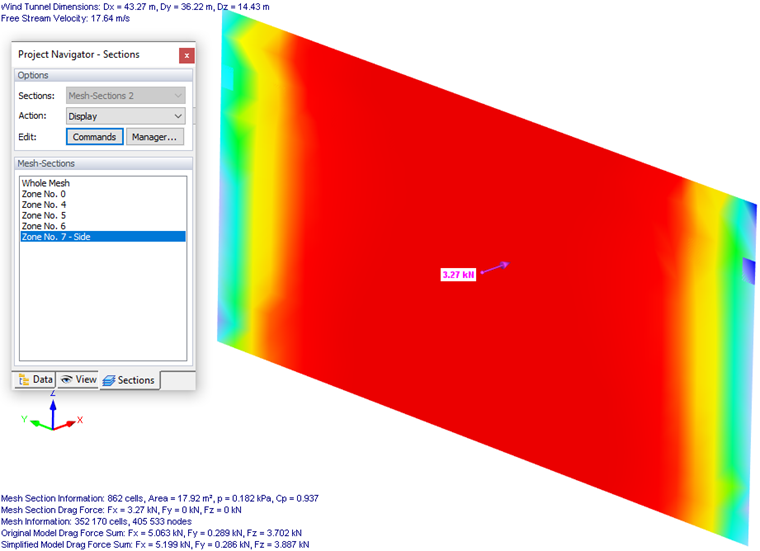

Pressione della superficie della sezione della mesh della parete

Per ogni zona nella "Sezione mesh", ci sono "Opzioni di visualizzazione" nel menu "Barra di modifica".

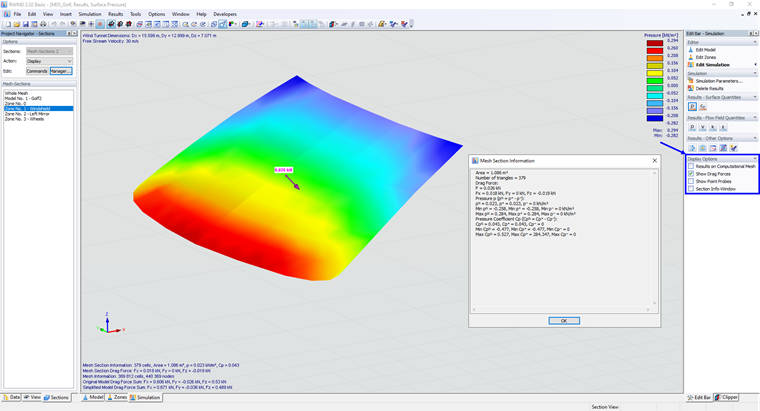

Zona, Opzioni di Visualizzazione

Qui puoi facilmente visualizzare la "forza di trascinamento" o le "Informazioni sulla sezione mesh" per la zona, vedi l'immagine Opzioni di visualizzazione.

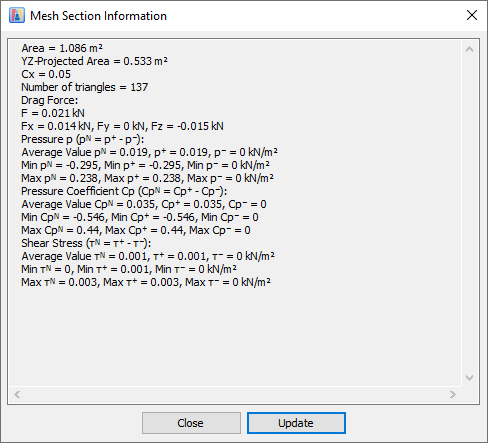

Informazioni sulla sezione della mesh

La finestra Informazioni sulla sezione della mesh contiene informazioni di base sulla zona, la dimensione dell'area e il numero di triangoli nell'area. Quindi, ci sono i risultati delle quantità di "forza di trascinamento", la forza risultante (F) e le sue componenti (Fx, Fy, Fz).

Successivamente, ci sono valori sui triangoli della mesh di superficie. La sezione della mesh è divisa in triangoli, ogni triangolo ha valori "anteriore" e "posteriore" che possono essere diversi.

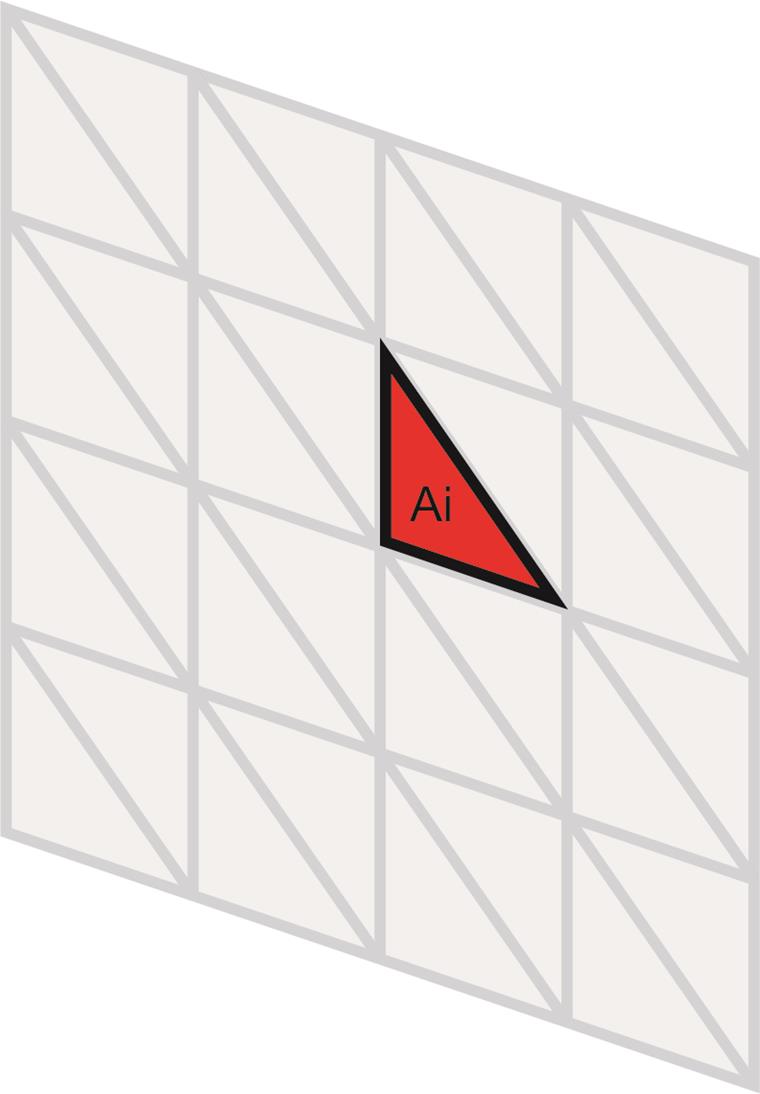

Parte della mesh della superficie del modello, set di triangoli

Il valore "netto" della quantità (p^N ) è calcolato come la media ponderata dei valori (p^N ) calcolati per ciascun triangolo appartenente alla zona, calcolata dal valore (p⁺ ) sul lato anteriore e il valore (p^- ) valore sul lato posteriore dei triangoli. Il valore medio calcolato su tutti i triangoli della sezione della mesh è dato dalla formula:

Inoltre, vengono mostrati i coefficienti C_p^N, la tensione tangenziale T^N e i valori massimo e minimo di tali quantità (come Max p^N, Min p^N, Max T^N, Min T^N e così via). I valori massimo/minimo sono il massimo/minimo delle variabili sul lato anteriore/posteriore di ciascun triangolo appartenente alla zona, ad esempio Max C_p⁺ è il valore massimo di Cp nel lato anteriore di ciascun triangolo appartenente alla zona.

Muro con e senza spessore

Sezioni Geo

Ogni modello, primario o secondario, rappresenta una sezione Geo. Sono disponibili quando si seleziona la scheda "Modello" della finestra di lavoro. Utilizzare il per creare sezioni e lavorare con esse.

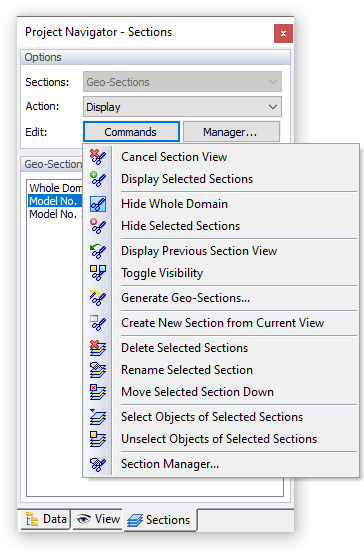

Comandi delle funzioni per le sezioni geografiche

Sezioni mesh

The mesh sections represent all zones that were created automatically or defined manually (see Chapter Zones). Sono disponibili quando si seleziona la scheda "Zone" della finestra di lavoro. Per modificare o eliminare sezioni, utilizzare il per modificare.

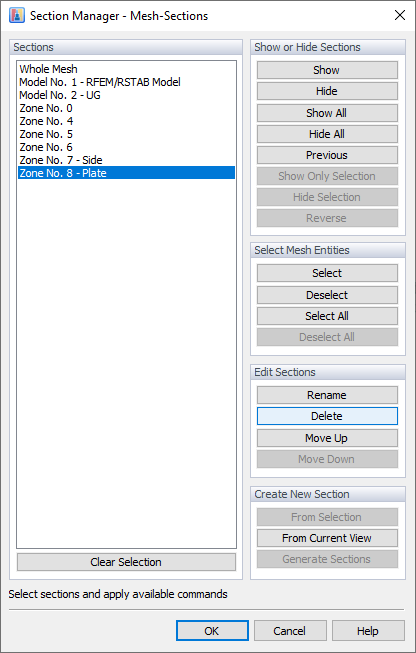

Gestore sezioni - Sezioni mesh
