Coupes

Il est possible d’appliquer des coupes aux surfaces du modèle. Cela permet d’afficher des parties des maillages de résultats et d’obtenir des résultats locaux, par exemple, une force de trainée qui agit sur la coupe. Ces résultats peuvent être examinés pour toute partie du modèle, c’est-à-dire, pour tout sous-ensemble de triangle du modèle.

Les coupes permettent également de contrôler quelles partie de la topologies sont affichées. Ces parties peuvent être affichées exclusivement ou masquées, comme avec les options de « visibilité » disponibles dans RFEM 6 / RSTAB 9.

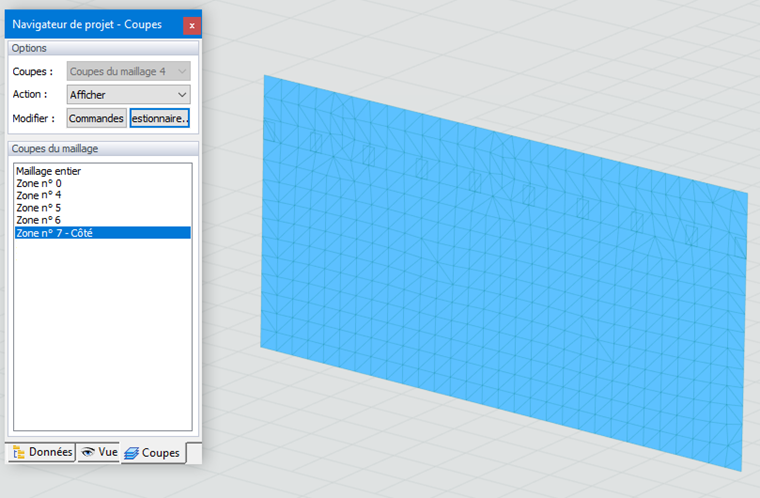

Les coupes sont gérées dans un onglet séparé du navigateur. Par défaut, des coupes sont créées automatiquement pour les zones, chacune représentant un matériau ou une partie (voir le chapitre Zones).

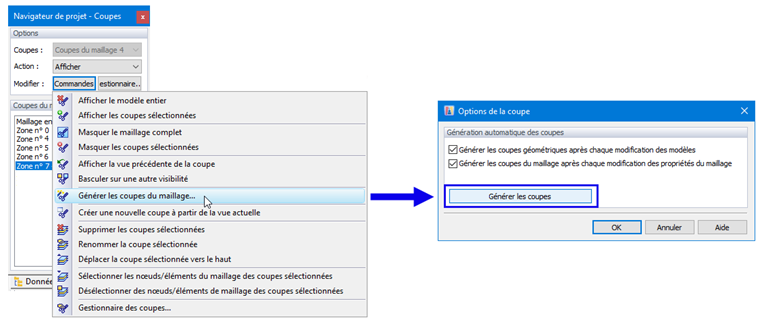

Pour afficher les zones pour les résultats, il est nécessaire de créer des coupes de maillage. Cliquez sur  Bouton « Commandes » . Dans le menu, sélectionnez l’option « Générer les coupes du maillage ». La boite de dialogue « Options de la coupe » apparait. Cliquez sur  Bouton « Générer les sections » , puis fermez la boîte de dialogue.

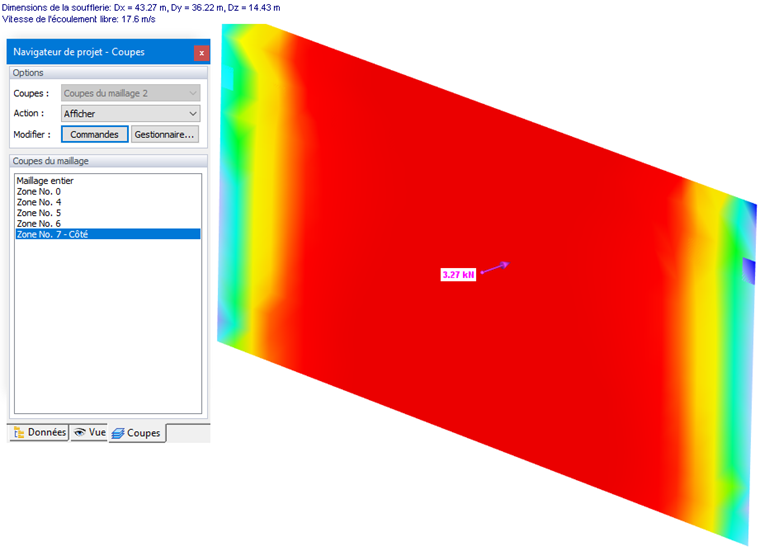

Vous pouvez maintenant sélectionner une zone dans la liste des « Coupes du maillage » et examiner les résultats de grandeur surfacique.

Pour chaque zone de la « Coupe de maillage », il existe des « Options d’affichage » dans le menu de la « Barre des tâches ».

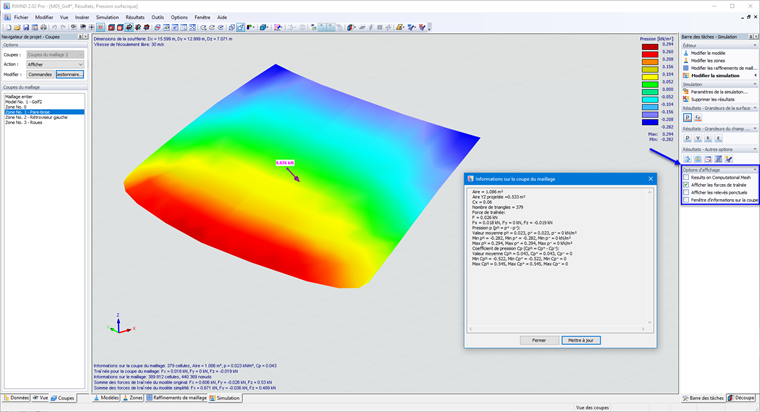

Vous pouvez facilement afficher les « forces de traînée » ou les « Informations sur la coupe du maillage » pour la zone, voir l’image Options d’affichage.

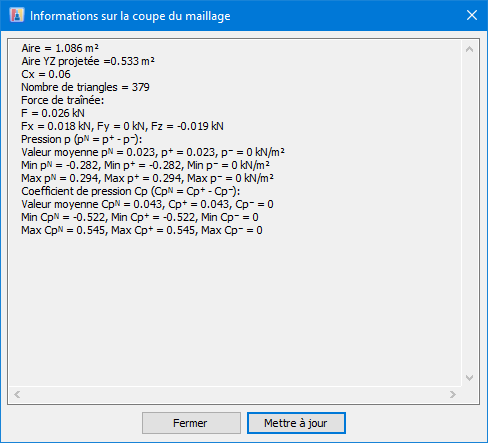

La fenêtre Informations sur la coupe du maillage comporte les informations de base sur la zone, la taille de la zone, et le nombre de triangles. Ensuite, les résultats des grandeurs « forces de traînée », la force résultante (F) et ses composantes (Fx, Fy, Fz) sont affichés.

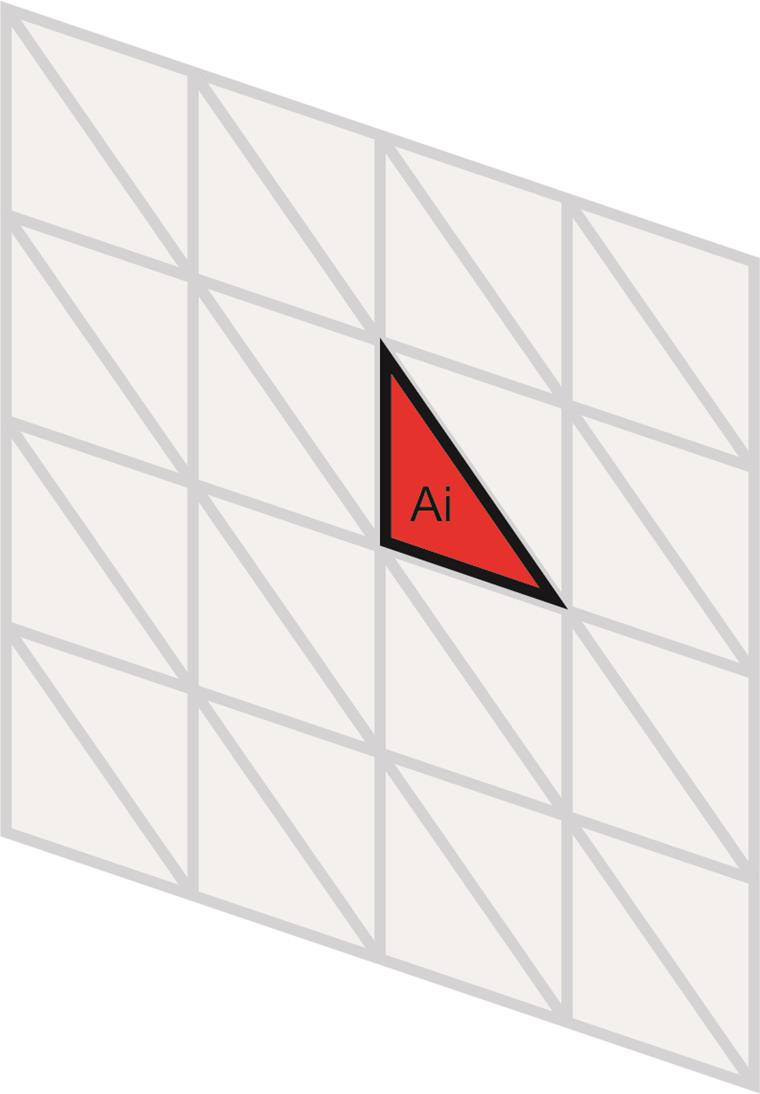

Ensuite, les valeurs sur les triangles du maillage surfacique sont affichées. La coupe de maillage est divisée en triangles, chaque triangle a des valeurs « avant » et « arrière » pouvant être différentes.

La valeur « nette » de la quantité (pN) est calculée comme moyenne pondérée des valeurs (pN) calculées pour chaque triangle appartenant à la zone, calculé à partir de la valeur (p+) sur la face avant et de la valeur (p-) sur la face arrière des triangles. La valeur moyenne calculée sur tous les triangles de la coupe du maillage est obtenue à l’aide de la formule :

De plus, les coefficients CpN, les contraintes de cisaillement TN, et les valeurs maximales et minimales de ces quantités (tels que Max pN, Min pN, Max TN, Min TN) sont affichées. Les valeurs maximales/minimales sont les maximum/minimum des variables à l’avant/arrière de chaque triangle appartenant à la zone, par exemple, Max CP+ est la valeur maximale de Cp à l’avant de chaque triangle appartenant à la zone.

Important

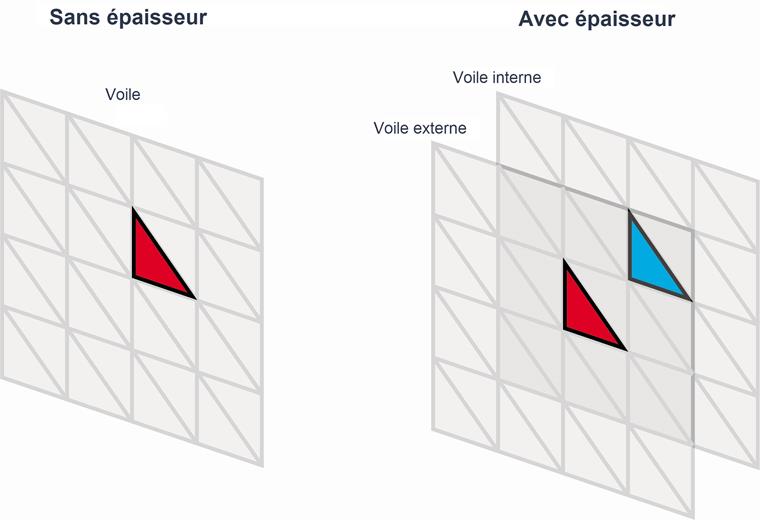

Lorsque vous utilisez l’option « Exporter l’épaisseur de surface » dans RFEM 6, vous obtenez un scénario complètement différent en ce qui concerne les valeurs « arrière et avant ». Le modèle a alors deux voiles (voile interne et externe), voir image ci-dessous, chaque mur a des valeurs avant et arrière, les valeurs arrière sont à l’intérieur du mur et ont une valeur de 0.

Coupes de géométrie

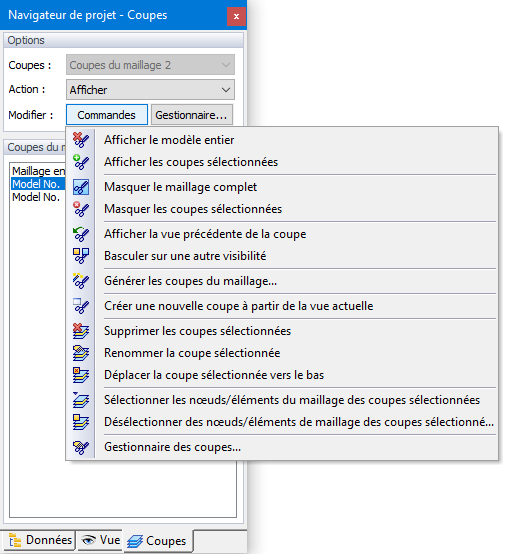

Chaque modèle, primaire ou secondaire, représente une coupe de géométrie. Elles sont disponibles par la sélection de l’onglet « Modèle » dans la fenêtre de travail. Le bouton Bouton « Commandes » permet de créer des coupes et de travailler avec.

Coupes du maillage

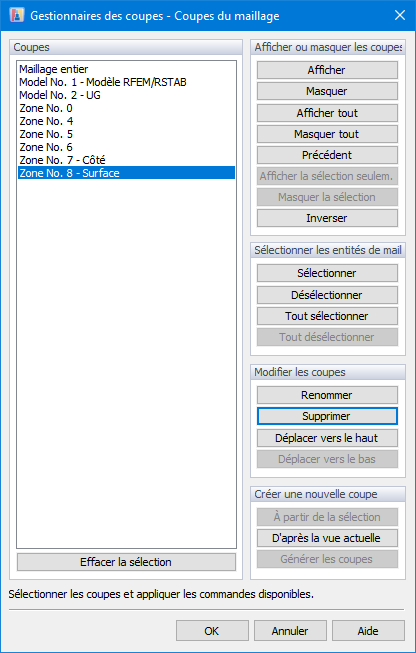

Les sections de maillage représentent toutes les zones créées automatiquement ou définies manuellement (voir le chapitre Zones). Elles sont disponibles par la sélection de l’onglet « Zones » de la fenêtre de travail. Pour modifier ou supprimer des sections, utilisez le bouton Icône du gestionnaire .
