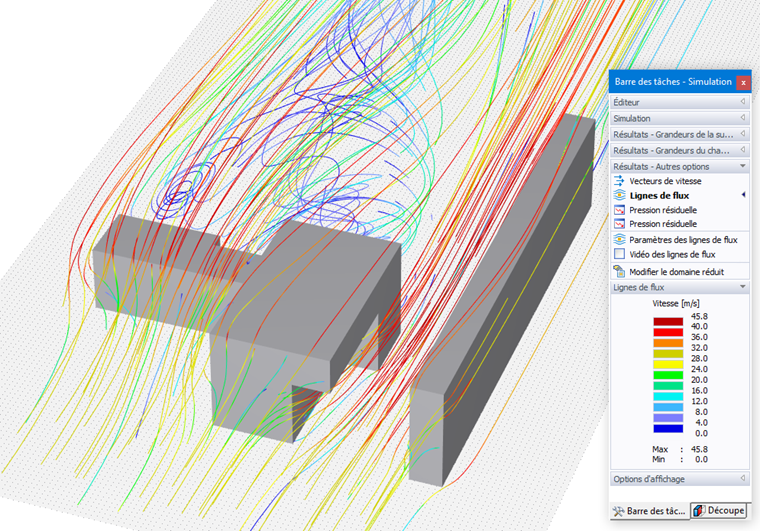

Les lignes de flux sont un excellent outil pour étudier les caractéristiques des flux de vent. Elles représentent une composition de courbes tangentes au vecteur vitesse (voir ci-dessus), indiquant la direction dans laquelle un élément fluide sans masse se déplacera à tout moment (voir l'explication de la Nasa : https://www1.grc.nasa.gov/beginners-guide-to-aeronautics/definition-of-streamlines/).
Les couleurs permettent de visualiser la vitesse des particules se déplaçant dans la soufflerie. Les vitesses associées sont expliquées dans le panneau.
Pour visualiser le flux de vent, activez l'« Animation des lignes de flux » dans le panneau ou dans le menu « Résultats ». Vous pouvez ensuite observer les particules de fluide s'écouler autour du modèle et examiner leur vitesse et leur direction.

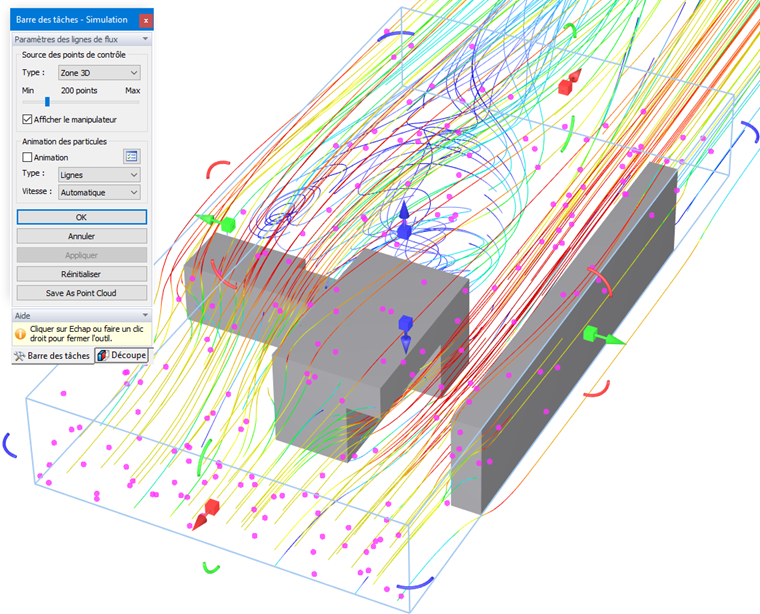

Les paramètres graphiques des lignes de flux sont contrôlés dans une section distincte du panneau. Vous pouvez y accéder en cliquant sur Paramètres des lignes de flux dans le panneau ou dans le « menu Options », en pointant sur « Lignes de flux ».
Origine des points de contrôle
Les lignes de flux font référence aux points de contrôle créés automatiquement. Vous pouvez modifier le nombre de points avec le curseur.
Par défaut, les points de contrôle sont situés dans une zone 3D. Il est possible de sélectionner un type de source différent dans la liste (voir l'image à gauche), mais ces options ne sont pertinentes que pour des évaluations spécifiques.
Lorsque l'option « Afficher le manipulateur » est activée, vous pouvez modifier graphiquement la taille et la position de la zone 3D dans la fenêtre de travail. Les fonctions des flèches correspondent à celles permettant de modifier la soufflerie (voir le chapitre Soufflerie). Cliquer sur
pour transférer les nouveaux paramètres.
Animation des particules
L'option « Animation » permet d'activer ou de désactiver l'affichage en animation des lignes de flux dans la fenêtre de travail.
Par défaut, le flux de particules est affiché sous forme de lignes. Lorsque vous sélectionnez l'option « Particules » dans la liste, vous pouvez examiner la direction et la vitesse des particules autour du modèle.
To modify the settings of the animated streamlines, click the

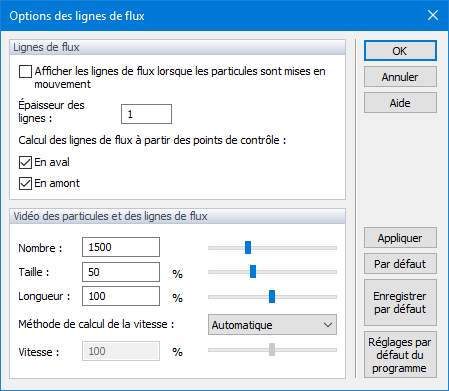

. Vous pouvez également ouvrir le menu « Options », pointer sur « Lignes de flux », puis sélectionner « Options de lignes de flux ». La boîte de dialogue suivante s'ouvre.
Lignes de flux de vent
L'option « Afficher les lignes de flux lorsque les particules sont mises en mouvement » contrôle si les lignes sont affichées lorsque le type d'animation « Particules » a été sélectionné (voir ci-dessus). De plus, il est possible d'augmenter l'épaisseur de ligne de l'affichage des lignes de flux. Le « calcul » des lignes de flux est effectué par défaut à la fois « en aval » et « en amont ». La première option vous permet, par exemple, de visualiser les effets de la traînée, la seconde d'afficher en détail les levées.
Animation des particules et des lignes de flux
Dans cette section de la boîte de dialogue, vous pouvez contrôler le « Nombre » (nombre), la « Taille » (épaisseur), la « Longueur » ou la « Vitesse » des particules et des lignes de flux utilisées pour l'affichage animé. Utilisez le curseur pour augmenter ou réduire les paramètres individuels.
Cliquer sur
to review modified settings in the animated view without closing the dialog box.
