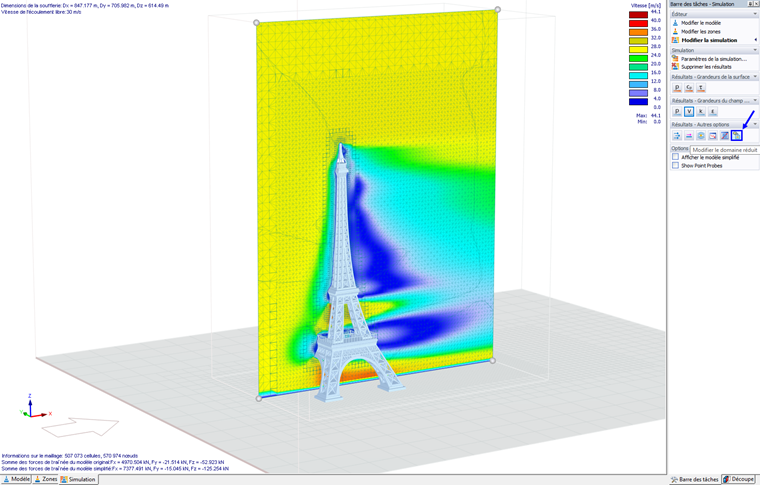

Pour les modèles de grande taille, il peut être difficile d’évaluer graphiquement les résultats associés à des positions spécifiques. L’option « Afficher le domaine réduit » vous permet d’afficher les résultats d’une zone limitée dans la soufflerie. Activez cette fonction dans les « Options d’affichage » du panneau, où vous pouvez également accéder aux paramètres.
Cette option est disponible pour tous les types de résultats, à l’exception de la pression surfacique. Vous pouvez l’utiliser pour limiter la sortie graphique aux parties pertinentes du modèle.

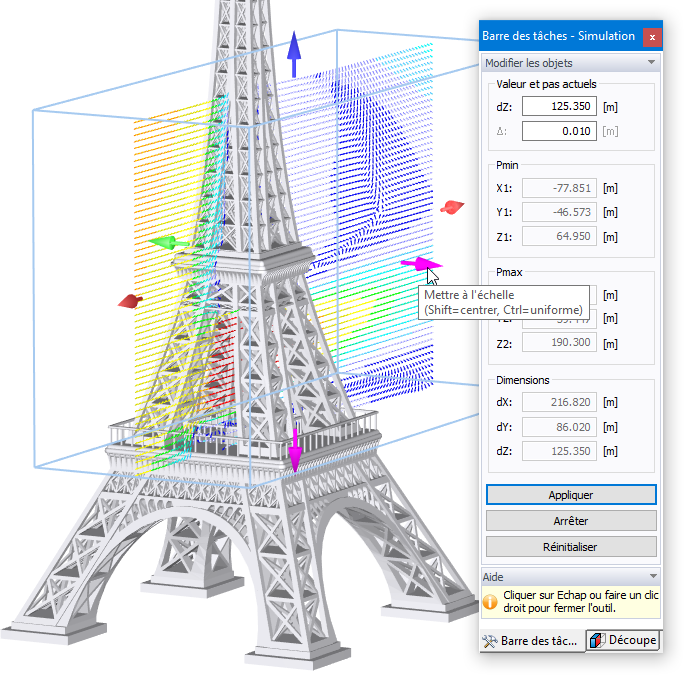

Pour ajuster la taille de la boîte de domaine réduite, sélectionnez l’option « Modifier le domaine réduit »,
dans la section « Résultats » du panneau. Vous pouvez ensuite modifier les dimensions dans le panneau contenant les options correspondantes. Vous pouvez également utiliser les flèches affichées dans la zone de domaine pour le redimensionner. Cette fonctionnalité correspond aux fonctionnalités décrites dans le chapitre Soufflerie : En maintenant la touche « Shift » enfoncée tout en déplaçant une flèche, la zone est modifiée symétriquement dans la direction respective. En maintenant la touche [Ctrl] enfoncée, vous pouvez augmenter ou réduire uniformément l’échelle de la zone dans les trois directions.
