Comme le décrit le chapitre Maillage de calcul et simplification du modèle, deux types de maillages sont utilisés pour la simulation. Le modèle simplifié est « fretté » par un maillage des limites, qui constitue à nouveau la base du maillage volumique 3D qui l’entoure. Le premier représente le « maillage surfacique », le second le « maillage volumique ».
Lorsque le calcul des résultats est lancé (voir le chapitre Calcul), le maillage est créé automatiquement. Pour créer le maillage séparément, sélectionnez « Générer le maillage » dans le menu « Simulation ».
Le bouton « Modifier la simulation »
propose des options spécifiques pour afficher les deux types de maillages.

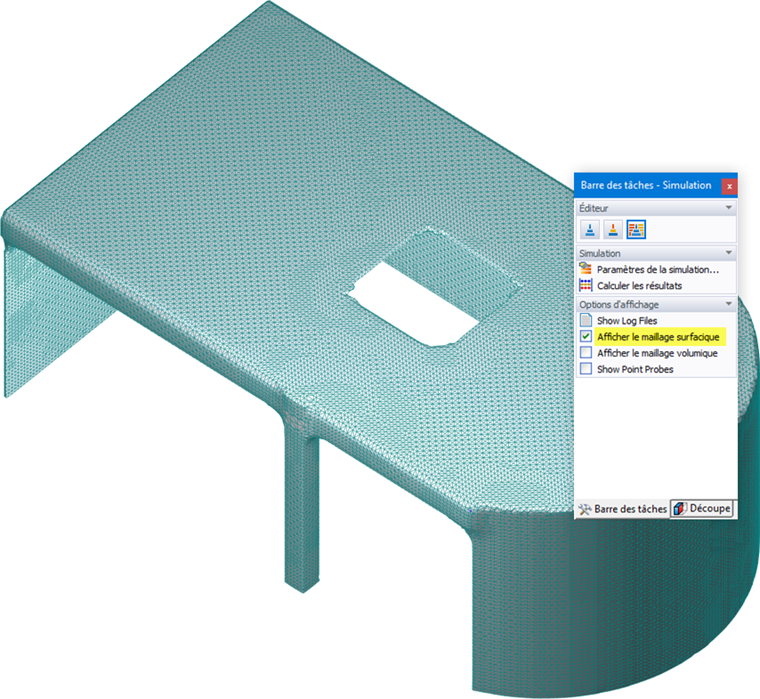

Afficher le maillage surfacique
Sélectionnez cette option pour vérifier si la « Densité du maillage » définie dans la boîte de dialogue donne une représentation adéquate du modèle d’origine. De plus, le « Niveau de détail » défini dans la boîte de dialogue Edit Model influence fortement la qualité du maillage de surface. Si le modèle simplifié semble trop grossier ou extrêmement fin, vous devez modifier le niveau de détail.
Dans le « Navigateur Vue », vous pouvez contrôler l'affichage des « Faces du maillage » (les surfaces de maillage remplies) et des « Bords du maillage » (les lignes de séparation entre les éléments de maillage), voir Image 4.1 .
Afficher le maillage volumique

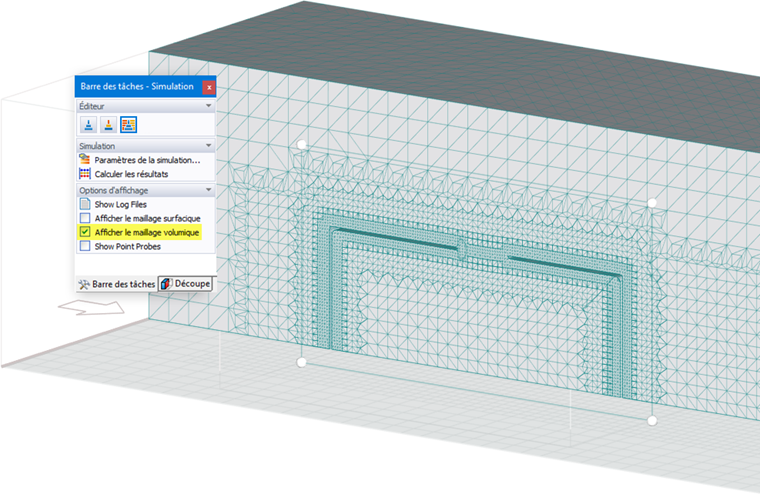

Le maillage volumique peut être affiché dans un « plan de découpe ». Il donne une coupe de la soufflerie qui est parallèle à l’un des plans globaux (XY, YZ, XZ). Pour plus d'informations sur l'utilisation de l'outil, reportez-vous au chapitre Trancheur. Vous pouvez faire la distinction entre le maillage volumique raffiné aux limites du modèle et le maillage plus large aux emplacements éloignés.
