Grandeurs du champ d’écoulement

Les résultats liés au maillage à volume fini du modèle sont affichés sous la forme « Grandeurs du champ d’écoulement ». Il s'agit notamment des résultats du champ de pression, du champ de vitesse et du champ de turbulence. Vous pouvez définir le type de résultats en cliquant sur Icône « Résultats de pression » , Icône « Vitesse » , Icône Énergie cinétique turbulente , ou Icône « Dissipation de turbulence » dans la zone « Résultats - Grandeurs du champ d’écoulement » du panneau.

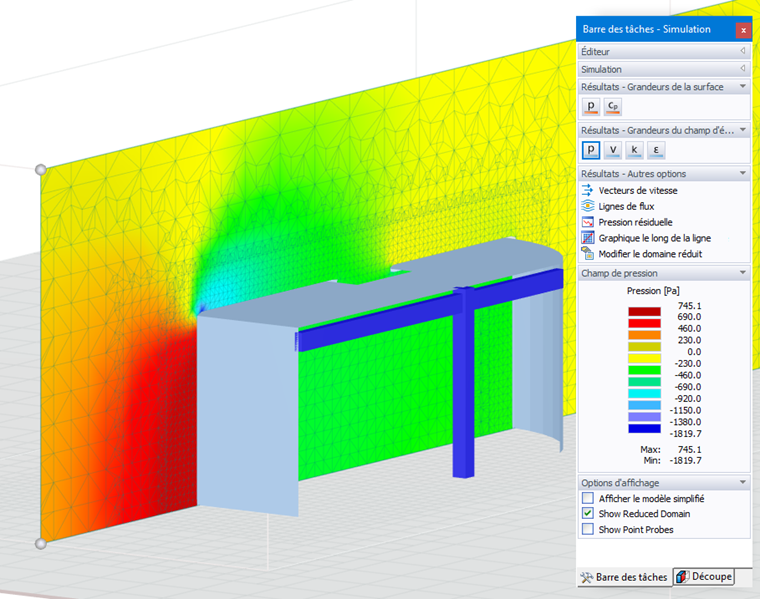

Champ de pression

Le champ de pression représente une coupe de la soufflerie qui illustre la distribution de la pression du vent dans le flux d’air. « La trainée » est représenté par des grandeurs positives, les « levées » par des valeurs négatives.

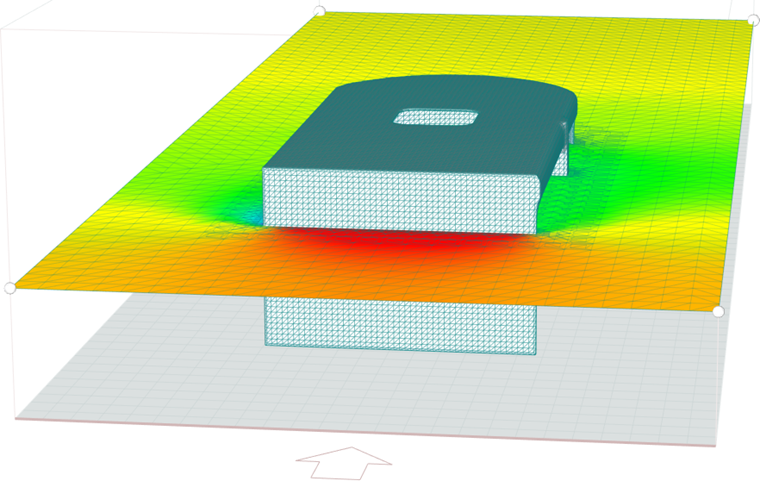

La coupe est affichée dans l’un des plans globaux (XY, XZ, YZ) qui peuvent être contrôlés à l’aide des boutons correspondants Icônes Plan de coupe dans la barre d’outils. Pour évaluer les champs de pression à des sections spécifiques du modèle, utilisez les options « Trancheur » décrites dans le chapitre Trancheur.

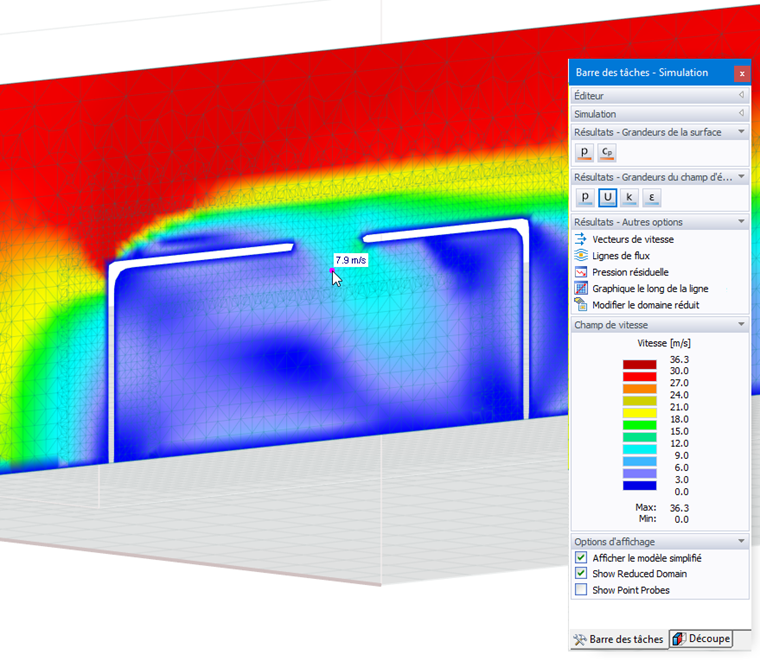

Champ de vitesse

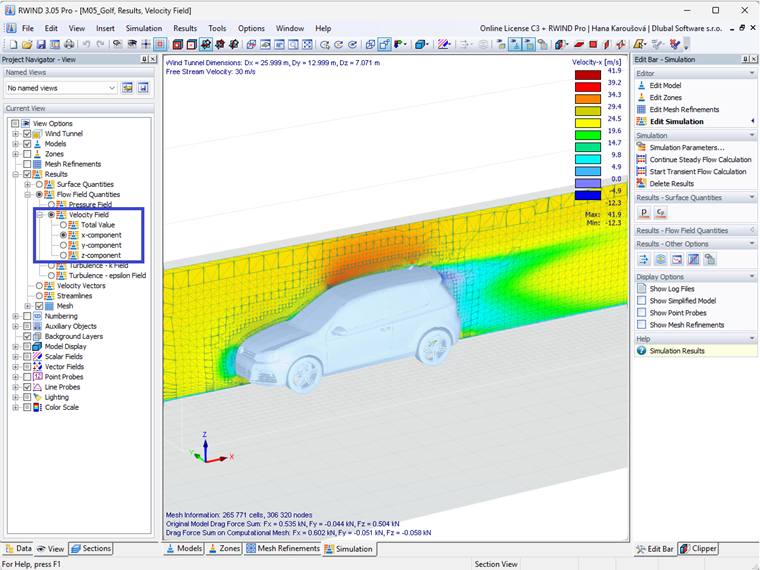

Le champ de vitesse représente une coupe de la soufflerie illustrant la distribution de la vitesse du vent. Il vous permet d'évaluer le champ scalaire de la vitesse du vent sur votre modèle.

La coupe est affichée dans l’un des plans globaux (XY, XZ, YZ) qui peuvent être contrôlés comme décrit ci-dessus.

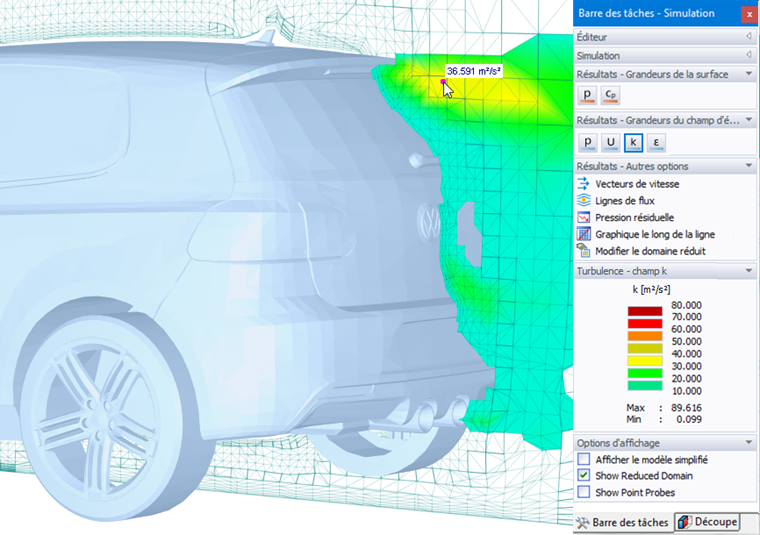

Turbulence - champ k

Ces résultats montrent une coupe de la soufflerie illustrant la distribution des turbulences en fonction de l’énergie cinétique turbulente k (voir le chapitre Turbulence). En déplaçant le plan du trancheur, vous pouvez examiner les effets de la turbulence à des emplacements spécifiques.

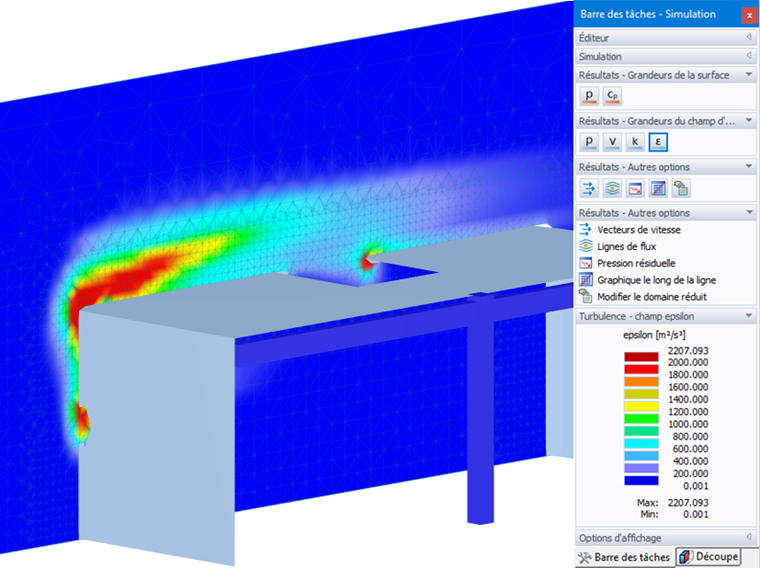

Turbulence - champ ε

Les résultats de la dissipation d'énergie turbulente, le champ de turbulence ε, peut également être affiché. Une description détaillée des grandeurs turbulentes est disponible dans le chapitre Turbulence, ainsi qu'une introduction à la turbulence, voir le chapitre Remarque sur les turbulences.
