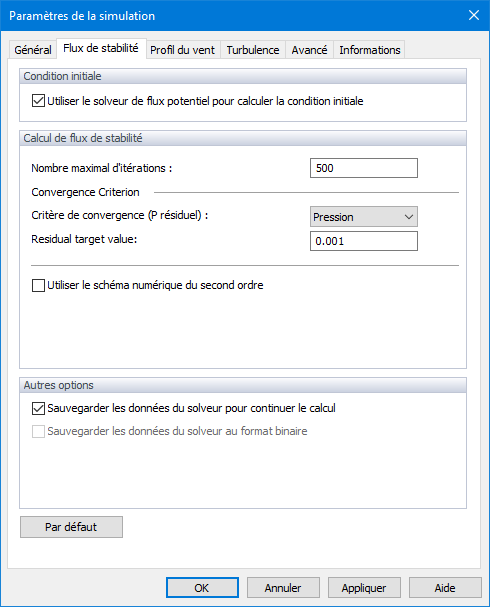

Le calcul du flux stationnaire peut être sélectionné dans l'onglet « Général » de la boîte de dialogue « Paramètres de la simulation » (voir l'image
Paramètres de simulation
).
Conditions initiales
Lorsque vous activez l’option « Utiliser le solveur de flux potentiel pour calculer la condition initiale », une version linéarisée des équations de Navier-Stokes non visqueuses est utilisée pour générer les conditions de départ.
Calcul du flux stationnaire
Vous pouvez définir le « Nombre maximal d’itérations ». Par défaut, la limite est de 500 itérations. Si le calcul converge en moins d’itérations, il est arrêté. Vous pouvez également définir le « Nombre minimal d’itérations », qui est défini par défaut sur 300 itérations (voir l’image
Options du programme
), que le critère de convergence (voir ci-dessous) soit déjà rempli ou non. Le nombre maximal est utile pour éviter les boucles infinies.
Le « critère de convergence » représente la limite d’arrêt pour le calcul. Deux critères de convergence sont disponibles, vous pouvez suivre le critère de pression ou le critère de la force de traînée. Sélectionnez l’une des options dans le Type de résidu, puis définissez la valeur cible.

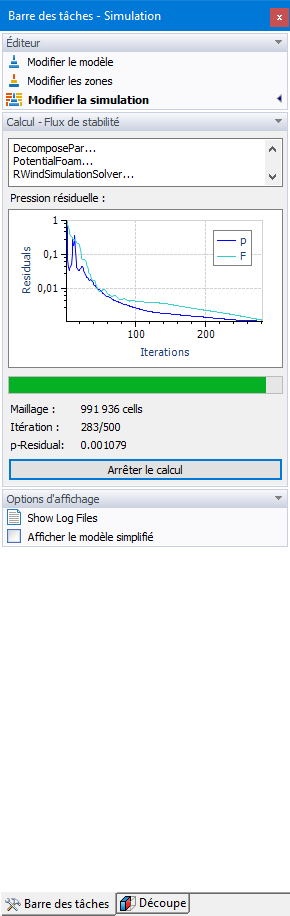

Dès que la quantité résiduelle est inférieure à la valeur définie, le calcul est terminé. Le diagramme des itérations et de la quantité résiduelle (p-Résiduel pour la pression) est affiché pendant le calcul. Il est également disponible dans les résultats de la simulation (voir le chapitre Résidus).
La case « Utiliser le schéma numérique du second ordre » contrôle le schéma numérique utilisé pour les termes de divergence (flux). Elle n’est pas activée par défaut, le calcul est donc effectué selon le premier ordre. Si la case est cochée, la solution est effectuée selon le second ordre.
Autres options
Le solveur du flux stationnaire de RWIND 3 ne capture pas entièrement les effets « oscillants » décrits dans la FAQ 4731. Afin de résoudre numériquement les équations aux dérivées partielles, tous les termes différentiels (dérivées spatiales et temporelles) doivent être discrétisés. Pour plus d'informations sur les solveurs, consultez la documentation «Algorithms and Solvers». Il existe une longue liste de discrétisations (« schémas »), chaque schéma ayant un comportement numérique particulier en termes de précision, de stabilité et de convergence. Pour plus d'informations sur la convergence, voir «CFD Direct».
