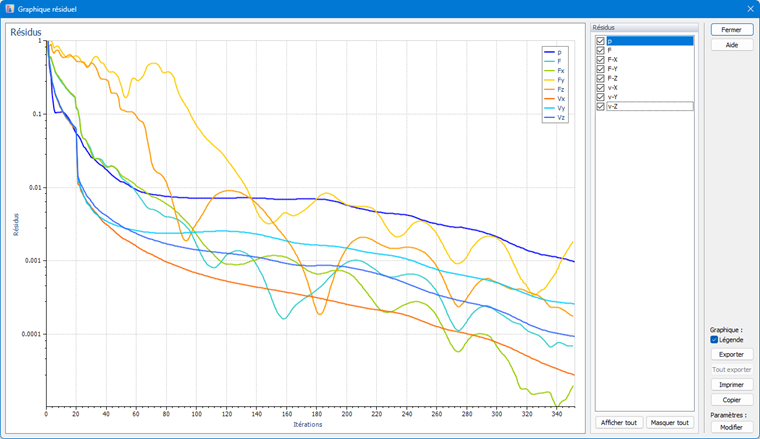

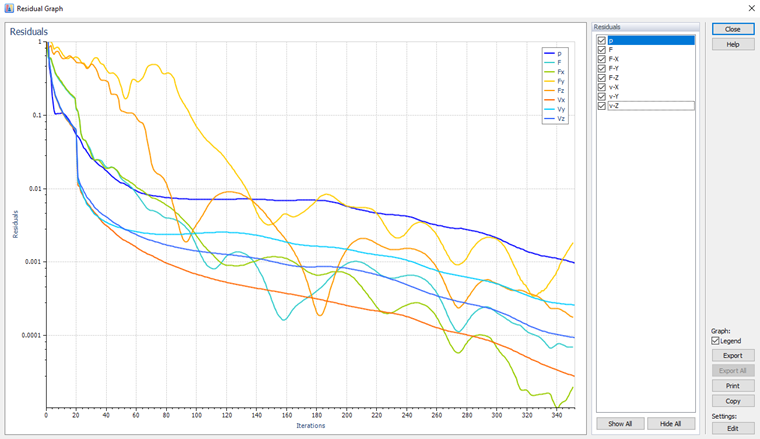

Lors du calcul, le diagramme des résidus est affiché (voir l’image Diagram of Iterations and Residuals ). Il s’agit d’un diagramme logarithmique qui peut être consulté après le calcul.
Le graphique illustre l’évolution de la quantité résiduelle appliquée au cours du processus de simulation itératif. À partir d’une valeur initiale de la quantité résiduelle, la simulation affine les résidus à chaque itération, en essayant de réduire le déséquilibre du résidu dans le volume fini. Plus les résidus sont faibles, plus la solution sera précise. La simulation se termine lorsque le critère de convergence ou le nombre maximal d’itérations est atteint (notez que pas moins de 300 itérations sont toujours effectuées). Les résidus représentent donc un outil important pour évaluer la convergence de la simulation.
Vous pouvez contrôler le calcul itératif à l'aide des paramètres de la boîte de dialogue « Paramètres de simulation » (voir le chapitre Paramètres de simulation).
Pour redimensionner le « Graphique des résidus et des itérations », déplacez les cadres de la fenêtre en conséquence.
Le bouton
permet d’imprimer le diagramme. La boîte de dialogue « Impression » s’ouvre et vous permet de
spécifier l’imprimante et ses paramètres.

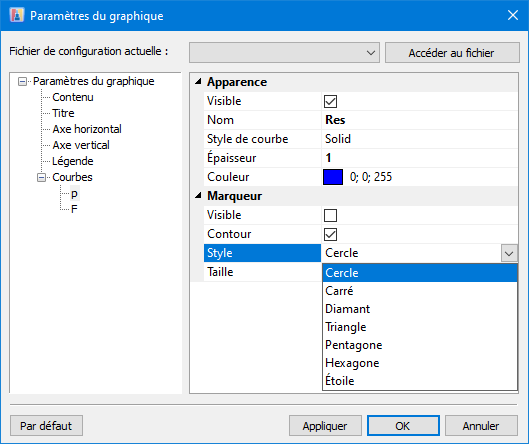

Lorsque vous cliquez sur
, la boîte de dialogue « Paramètres du graphique » apparait. Vous pouvez y ajuster la
disposition des « Courbes », par exemple.
Si le diagramme « Résidus » révèle des problèmes de convergence, consultez les Paramètres de simulation (densité de maillage, critère de convergence) et Soufflerie. La taille par défaut est définie aussi petite que possible pour ces dernières options afin d’obtenir des temps de calcul courts. Si sa longueur dans la direction X est trop courte (en particulier la zone derrière l’objet), des effets de divergence et donc, des valeurs oscillantes de la pression résiduelle peuvent apparaître. Dans ce cas, allongez la soufflerie en conséquence. Pour plus de détails, reportez-vous au chapitre Dépannage. Cependant, dans certains cas, les résultats oscillants sont corrects lorsqu’ils se situent dans une largeur constante sans augmentation. Cet effet est illustré dans la simulation d'un modèle de cylindre sur YouTube et expliqué dans la FAQ 4731 .
