Valeurs extrêmes des flux transitoires

RWIND 3 Pro permet le calcul des flux transitoire. L’affichage des résultats permet d’afficher les valeurs extrêmes (valeurs max/min) des moyennes sur tous les pas de temps enregistrés. Une description détaillée du calcul est disponible ci-dessous.

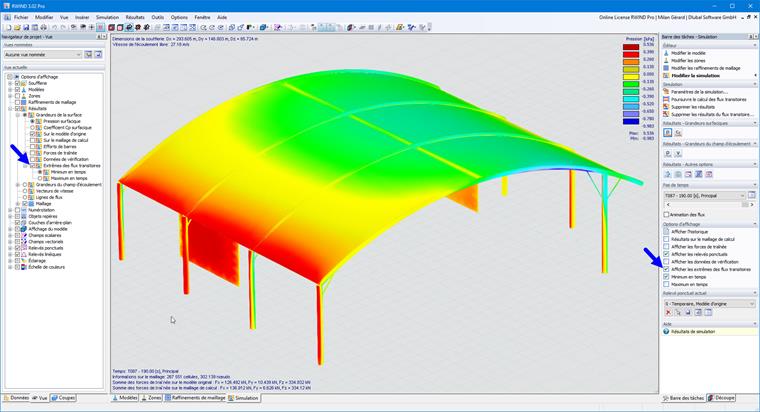

Ces résultats peuvent être affichés soit dans le « Navigateur de projet - Vue », soit dans la « Barre des tâches - Simulation » de la section « Options d’affichage », voir l’image ci-dessous.

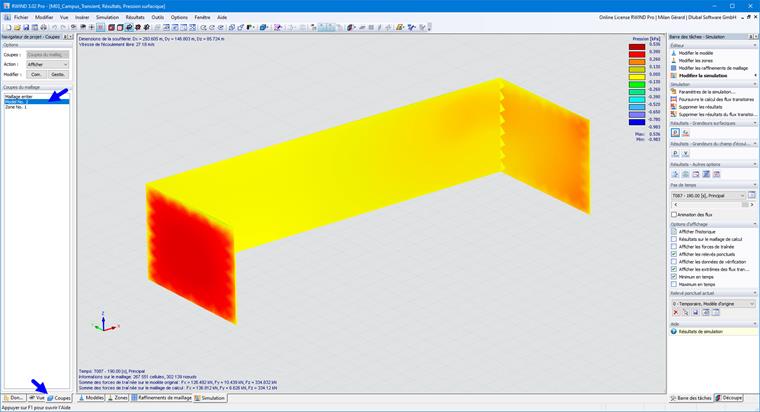

La vue peut être réduite aux modèles individuels ou à des parties de modèles (Zones) dans les « Coupes de maillage », voir l’image ci-dessous.

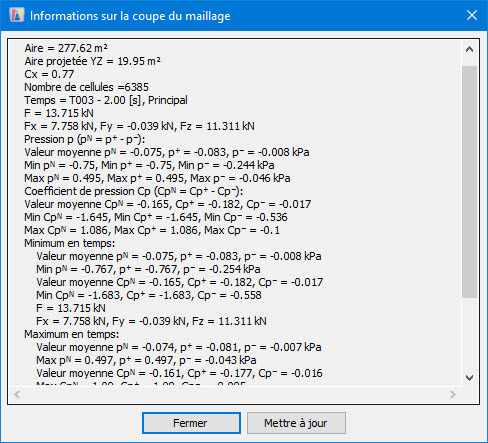

Les valeurs détaillées sur un modèle ou une coupe de modèle peuvent être affichées à l’aide des « Informations sur la coupe de maillage ». Vous trouverez ici les valeurs « Max/Min en temps » de la pression et le coefficient Cp, voir l’image ci-dessous.


La valeur de max/min dans le temps est calculée en calculant d’abord la valeur moyenne de la grandeur sur la zone donnée dans ce pas de temps (par exemple la Valeur moyenne pN dans l’image ci-dessus). Le max/min sur tous les pas de temps est ensuite sélectionné à partir de ces valeurs et il s’agit de la grandeur « Max/Min dans le temps ».
La description et la formule de calcul des moyennes sont disponibles dans le chapitre Coupes.
