Corriger le modèle

RWIND 3 est capable de corriger les petites différences dans le modèle, telles que les nœuds situés très près d'autres nœuds. Pour appliquer cette fonction, accédez à Modifier → Modèles → Corriger le modèle. Ces corrections ne peuvent être requises que lors de l'utilisation de modèles non simplifiés. Les modèles simplifiés n'ont pas besoin d'être réparés de cette façon.

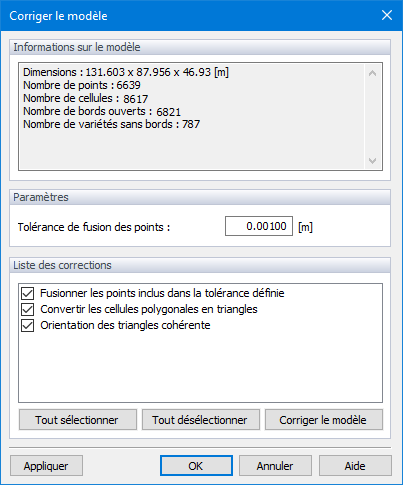

Correction du modèle

Informations sur le modèle

Dans cette section de la boîte de dialogue, vous pouvez vérifier le nombre de points, de cellules, de bords ouverts et de variétés sans bords. Si vous cliquez sur l'icône , ces numéros changent en fonction de la géométrie du modèle importé : Le modèle amélioré aura moins de points et des bords ouverts.

paramètres

L'option « Tolérance de fusion des points » contrôle l'espacement limite pour les points proches. Si la tolérance est inférieure à cette valeur, les points seront fusionnés en un seul point.

Liste de corrections

Cette section de la boîte de dialogue propose trois options pour déterminer les éléments à améliorer : les points, le maillage et les deux. Nous vous recommandons de sélectionner chacune d'entre elles.

Comme mentionné ci-dessus, les pour améliorer la disposition du modèle. Cependant, les modifications ne seront pas encore appliquées au modèle. Vous pouvez essayer différentes limites et examiner les résultats affichés dans la section « Informations sur le modèle ». Lorsque vous êtes sûr de vouloir appliquer les modifications, cliquez sur ou .
