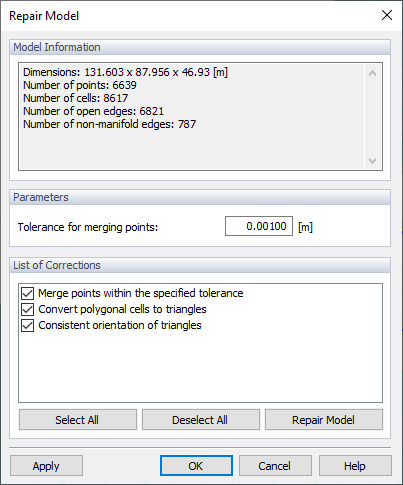

RWIND 3 способен исправить небольшие несоответствия в модели, например, узлы, расположенные очень близко к другим узлам. Чтобы применить данную функцию, выберите в меню возможность «Изменить → Модели» → «Восстановить модель». Данные корректировки могут потребоваться только при использовании неупрощенных моделей. Упрощенные модели не нужно ремонтировать таким образом.
Информация о модели
В этом разделе диалога можно проверить количество точек, ячеек, открытых краев и краев, не требующих многообразия. Если нажать на
, эти номера изменятся в зависимости от геометрии импортированной модели: Улучшенная модель будет иметь меньше точек и открытых краев.
параметры
Опция «Допуск для точек слияния» управляет предельным расстоянием между близкими точками. Если допуск ниже этого значения, точки будут объединены в одну.
Список исправлений
В данном разделе диалогового окна имеются три опции для управления тем, какие позиции будут улучшены: Точки, сетка и и то, и другое. Рекомендуется выбрать каждый из них.
Как упоминалось выше,
которая пытается улучшить расположение модели. Однако изменения пока не будут применены к модели. Вы можете попробовать разные пределы и просмотреть результаты, показанные в разделе «Информация о модели». Если вы уверены, что хотите применить изменения, нажмите
или
.
