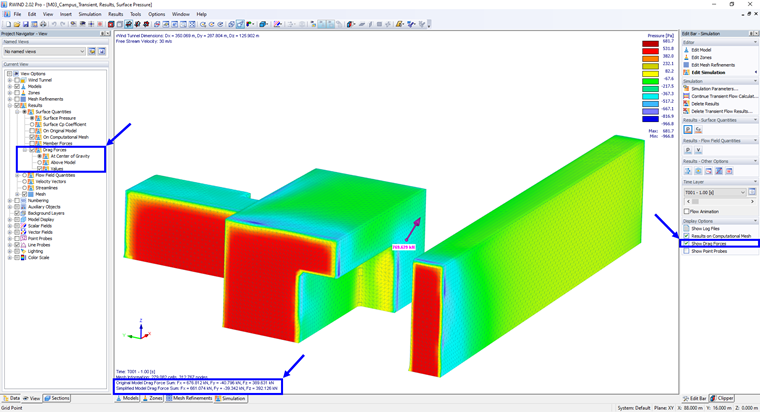

В RWIND 3 есть несколько способов просмотра результирующей силы сопротивления, сначала вы видите легенду в нижней части графического окна, которая указывает контрольные суммы сил сопротивления. Они представляют собой результирующие ветровой нагрузки в глобальном направлении X, Y и Z. Во-вторых, в разделе «Изменить стержень - Моделирование», «Параметры изображения» есть функция «Показать силы сопротивления». Это позволяет отобразить графическое представление сил сопротивления в центре тяжести или над моделью, эти настройки можно найти в «Навигаторе проектов - Вид».
Изображаемая сила сопротивления является интегралом/суммой сил на поверхности, представленной стрелкой, расположенной в геометрическом центре модели RWIND 3, поэтому силы сопротивления - это просто величина, которая сообщается и отображается, но не действует как сила в точке центр тяжести.Точная формула для определения местоположения силы сопротивления следующая:
