Расчет «Нестационарный поток» можно задать в диалоговом окне «Параметры моделирования» во вкладке «Общие данные». Там же можно выбрать, будут ли во время расчёта отображаться мгновенные результаты.
На вкладке «Нестационарный поток» можно задать параметры моделирования нестационарного потока.
Исходное условие
В данном разделе задаются начальные условия для расчета переходных реакций. По умолчанию в первую очередь рассчитывается стационарный поток. Результаты затем используются в качестве исходного поля для расчета переходных процессов. Вы также можете определить количество итераций для этого расчета стационарного потока.
При расчете нестационарного потока важно правильно задать начальное условие. Неправильно заданные начальные условия могут привести либо к нестабильности расчета, либо к неоправданно долгому времени расчета прежде, чем поле потока стабилизируется на правильных значениях. RWIND 2 использует для расчета начального условия решатель стационарного потока с небольшим количеством итераций. Это означает, что при расчете нестационарного потока сначала запускается стационарный расчет начального условия, а как только он будет завершен, переходный расчет запускается автоматически.
raschet
В данной области можно установить время расчета и оптимальные шаги времени для сохранения переходных результатов. Рекомендуется настройка по умолчанию; более опытные пользователи могут изменить этот параметр по своему желанию, но важно понимать, что неправильные настройки могут привести к тому, что на диске будет храниться большой объем данных (десятки или сотни ГБ), что может значительно замедлить расчет и последующая работа с программой.
«Время моделирования» - это реальное время воздушного потока, который мы хотим рассчитать. Значение по умолчанию (заданное при автоматической настройке) соответствует 10-кратному времени, требуемому для прохождения ветра по всей длине туннеля при заданной скорости на входе.
Время начала сохранения результатов - это время, от которого должны быть сохранены переходные результаты. Это позволяет избежать сохранения данных на начальной фазе расчёта, на которой численное решение ещё не имеет правильных значений.
Далее в нем отображена информация о существующих результатах: достигнутое время моделирования, количество временных слоёв результатов, хранимых в точечных зондах (PTL) и во всей вычислительной области (DTL).
Сохранение результатов (слои времени)
Эта область содержит параметры для сохранения результатов анимации и графиков, а также для передачи слоя времени результатов в RFEM 6 или RSTAB 9. Существует флажок для сохранения переходных результатов во всей расчетной «области» (в узлах расчетной сетки) и шаг времени, после которого данные сохраняются. Эти результаты используются для анимации нестационарного потока, а также для графиков изменения во времени сил сопротивления и других величин в точечных зондах, заданных после расчета. Данные могут быть очень большими и занимать десятки или сотни ГБ на диске. Это необходимо учитывать при выборе временного шага. Число «NTL» указывает на общее количество временных слоёв для этих данных.
Существует еще один флажок для хранения переходных результатов «в точечных зондах», заданный перед расчетом и временной шаг, после которого данные сохраняются. Эти данные гораздо меньше, чем результаты переходных процессов во всей области, и позволяют получить информацию о изменении во времени величин с более мелким временным шагом. Число «NTL» указывает на общее количество временных слоёв для этих данных.
«Основной временной слой» - это основной временной слой, результаты которого экспортируются в программу RFEM 6 или RSTAB 9 для расчёта нагрузок на конструкцию. По умолчанию в качестве основного слоя времени устанавливается «Последний слой времени», но вы можете изменить это значение либо в данной вкладке, либо в контекстном меню, которое доступно на «Строке редактирования» после расчета.
Следующая область содержит параметры для сохранения результатов анимации и графиков и передачи слоя времени результатов в RFEM 6 или RSTAB 9.
Первая опция «Сохранить промежуточные переходные результаты» предназначена для сохранения промежуточных результатов во всей вычислительной «области» (в узлах расчетной сетки) и для временного шага, после которого данные сохраняются. Эти результаты используются для анимации нестационарного потока, а также для графиков изменения во времени сил сопротивления и других величин в точечных зондах, заданных после расчета.
Здесь вы задаёте шаг времени, который определяет количество шагов времени моделирования, в которых хранятся результаты.
«Основной временной шаг» - это основной временной слой, результаты которого экспортируются в программу RFEM 6 или RSTAB 9 для вычисления нагрузок на конструкцию. Если выбрана опция «Экспорт всех шагов времени в RFEM», «Основной шаг времени» берет на себя функцию маркера для работы и отображения результатов в RFEM 6.
- По умолчанию в качестве основного слоя времени устанавливается «Последний слой времени», но вы можете изменить это значение либо в данной вкладке, либо в контекстном меню, которое доступно на «Строке редактирования» после расчета.
Наконец, есть параметр для настройки «Допуска погрешности сжатия данных» при сжатии данных переходных результатов: Поскольку данные с переходными результатами могут быть большими, RWIND 2 позволяет сжимать данные, что может привести к определенной ошибке в некоторых временных слоях. Этот допуск указывает, насколько значение в данной точке может отличаться от значения, полученного из расчета.
Допуск по умолчанию установлен на 0,1%, что означает значение ε = 0,001 · (Vmax - Vmin ), где Vmax и Vmin - максимальное и минимальное значения во всей области. Если допуск установлен на ноль, то сжатие не будет выполняться, и все значения во всех временных слоях соответствуют значениям, полученным из расчета.

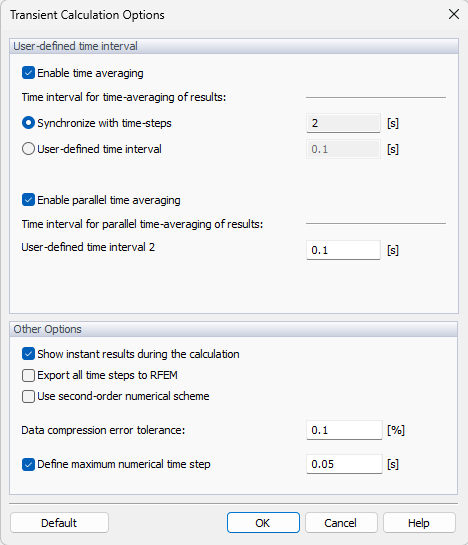

Другие опции
Флажок «Показать мгновенные результаты во время расчета нестационарного потока» позволяет включить/отключить отображение результатов по временным слоям во время расчета.
Опция «Экспорт всех шагов времени в RFEM» позволяет сохранить/перенести результаты всех сохраненных шагов времени в программу RFEM.
Флажок «Использовать числовую схему второго порядка» определяет, какая числовая схема будет использована для выражений дивергенции (потоков). По умолчанию он не активирован, поэтому расчет выполняется по методу первого порядка. Если был отмечен флажок, то решение выполняется в соответствии с методом второго порядка.
