Моделирование воздействий ветра

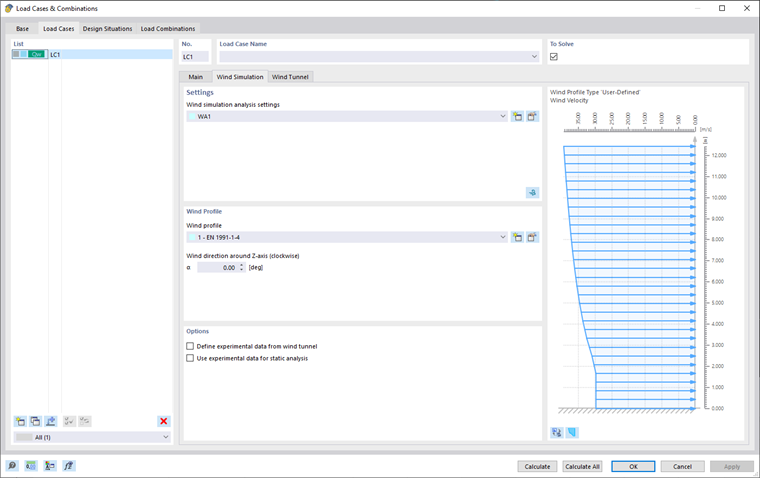

Варианты и комбинации нагружений, моделирование ветра

Список

Все загружения (ЗГ) модели перечислены слева от вкладки «Загружения». Здесь вы можете создать новый ЗГ, скопировать или удалить его. Другие функции, доступные с помощью кнопок в конце списка, описаны в таблице ниже.

	Создает новое загружение.
	Копирует выбранные загружения
	Добавляет нагрузки к новому или существующему загружению
	Выбрать все загружения
	Инвертирует выбор загружений в списке

Предпочтения

В этой области придайте «Параметры расчета моделирования воздействий ветра» ( WA ) к выбранному загружению.

Параметры анализа моделирования воздействий ветра

Вы можете выбрать «WA» из списка или создать новый тип настроек расчета моделирования воздействий ветра с помощью аддон, например Чтобы изменить выбранные параметры расчета моделирования воздействий ветра, нажмите аддон, например Диалоговое окно «Параметры расчета моделирования воздействий ветра» описано в разделе Параметры расчета моделирования воздействий ветра.

Расчёт в RWIND 3

Также можно запустить RWIND 3 с помощью кнопки кнопка в правом углу области «Настройки». This function exports the model data relating to one of the load cases to the RWIND 3 program.

Здесь вы можете проверить настройки аэродинамической трубы, сетки, упрощения модели и т.д. При необходимости, можно настроить параметры. Ниже приводим общий пример:

• Start RWIND 3 calculation.
• Проверьте результаты.
• Закройте RWIND 3 и вернитесь в RFEM 6/RSTAB 9.
• Рассчитайте оставшиеся загружения, если это применимо.
• Проверьте импортированные нагрузки в рабочем окне и в таблицах.
• Объедините ветровую нагрузку с другими загружениями в сочетаниях нагрузок и расчетных сочетаниях, если это применимо.
• Наконец, начнем расчет деформаций и внутренних сил.

Дополнительную информацию вы найдете в статье Базы знаний.

профиль ветра

В этой области придайте «профиль ветра» выбранному загружению. Вы можете создать новый профиль ветра, щелкнув на аддон, например Чтобы изменить выбранный профиль ветра, аддон, например Диалоговое окно «Профиль ветра» описано в разделе Профиль ветра.

Профиль ветра отображается в правой части окна. Вы можете переключаться между профилем скорости и профилем интенсивности турбулентности с помощью аддон, например The позволяет переключаться между отображением профиля ветра и отображением в аэродинамической трубе.

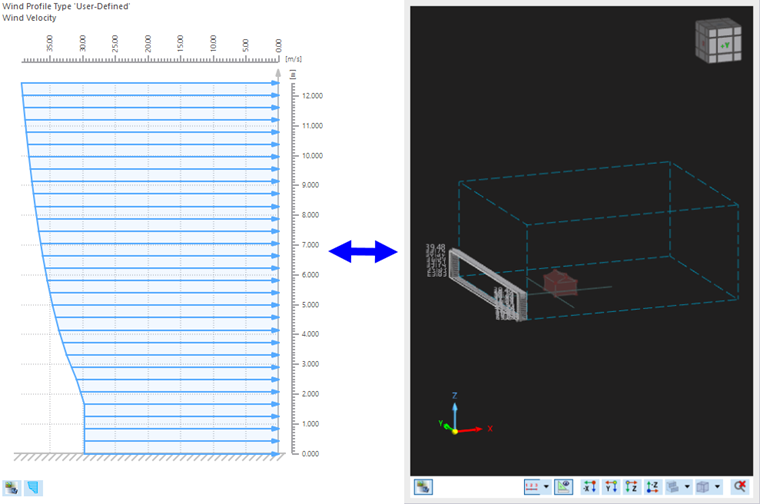

Профиль ветра и аэродинамическая труба

«Направление ветра» влияет на ветровое воздействие модели. Угол α для задания направления ветра относится к положительной общей оси X модели. Поворот задается по часовой стрелке вокруг положительной оси Z.

Опция «Смещение рельефа» определяет, какая часть здания подвержена ветровому воздействию. Значение по умолчанию равно нулю, что означает, что ветер обтекает самую низкую точку модели. Если модель содержит, например, подвальный этаж или фундаменты, необходимо соответствующим образом скорректировать уровень местности. Значение относится к ориентации общей оси Z: Если он направлен вверх, то при положительном значении модель перемещается вниз. Это означает, что невозможно задать наклонную местность.

Если вы хотите переместить модель вверх, смоделировать поток под конструкцией (модель в воздухе), вам необходимо задать рельеф, а затем переместить ее вниз. Для более подробной информации о задании рельефа и создании смещения, смотри раздел Mesh Settings .

На следующем рисунке вы можете увидеть окончательное смещение рельефа (горизонтальная плоскость).

Смещение рельефа, Поток под сооружением

Опции

Опция «Задать экспериментальные данные из аэродинамической трубы» позволяет задать экспериментальное давление в заданных «Дополнительных точках результата поверхности». Установка флажка открывает новую вкладку «Экспериментальные данные» для ввода данных и необходимых параметров, смотри раздел Экспериментальные Данные для подробнее.
Вторая опция «Использовать экспериментальные данные для статического расчета» позволяет постобработку указанных экспериментальных данных с помощью статического расчета в RFEM.
