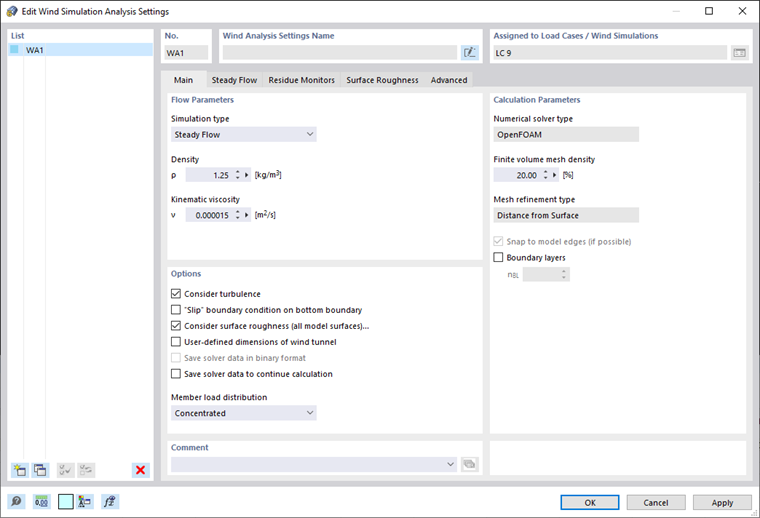

Во вкладке Основные данные можно задать общие параметры потока.
параметры потока
В данной области можно выбрать тип моделирования. Вы можете выбрать между двумя типами моделирования.
В разделах {%://002697 Стационарный поток]] и {%://002698 Нестационарный поток]] (нестационарный поток) описаны конкретные настройки для каждого типа моделирования и соответствующие вкладки.
«Плотность» воздуха зависит от высоты, температуры, атмосферного давления и влажности. Это оказывает влияние на динамические свойства жидкости.
Значение «Кинематической вязкости» описывает сопротивление воздуха деформации. Он определяется как отношение вязкости воздуха к его плотности.
Опции
Для расчетов в RWIND 3 необходимо учитывать действие турбулентности. Если вы хотите «Учитывать турбулентность», отметьте флажок. Воздействия турбулентного потока характеризуются хаотическими изменениями давления и скорости потока, в отличие от ламинарного потока. Дальнейшие пояснения смотри главу "Турбулентность".
Граничное условие скольжения, применяемое к нижней поверхности аэродинамической трубы, можно задать, активировав флажок «Граничное условие скольжения на нижней границе». Более подробную информацию о граничных условиях можно найти в Разделе Аэродинамическая труба).
При установке флажка «Учитывать шероховатость поверхности», будет шероховатость учитываться для каждой поверхности модели (см. Параметры шероховатости можно задать во вкладке Шероховатость поверхности.

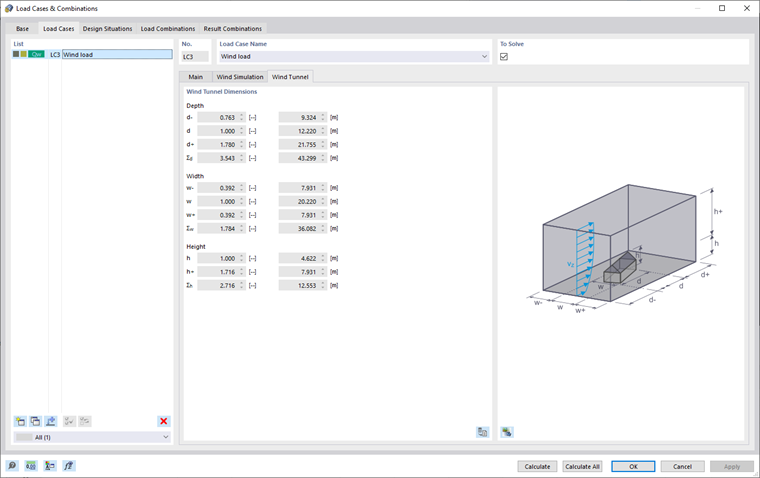

Флажок «Пользовательские размеры аэродинамической трубы» позволяет задать размер трубы вручную. Более подробную информацию о параметрах трубы можно найти в главе Аэродинамическая труба. Все требуемые размеры туннеля затем можно задать во вкладке «Аэродинамическая труба» в диалоговом окне «Загружения и сочетания».
Флажок «Сохранить данные решателя для продолжения расчета» позволяет продолжить расчет даже после закрытия и повторного открытия проекта (см.|продолжить-расчет|Стационарный поток#).

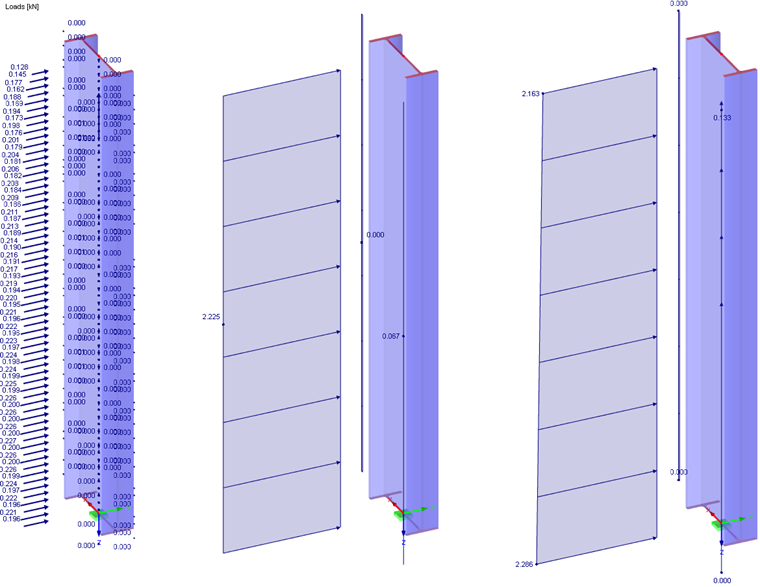

распределение нагрузки на стержень
Настройка влияет на приложение нагрузки созданных нагрузок на стержень в модели.
- Сосредоточенная: Нагрузки приводят к сосредоточенным нагрузкам на относительных расстояниях вдоль каждого стержня. Интервалы точек приложения нагрузки, как правило, очень малы и зависят от плотности сетки.
- Равномерные: Для каждого стержня создаются постоянные нагрузки по длине стержня. Для каждого общего направления применяется только одна равномерная нагрузка на стержень.
- Трапециевидная: Подобно равномерным нагрузкам, сосредоточенные нагрузки нивелируются вдоль стержня. Однако, они преобразуются в трапециевидное распределение для аппроксимации фактических градиентов.
Параметры расчета
«Тип числового решателя» - это текущий решатель CFD, используемый в RWIND 3. Это внешний код CFD OpenFOAM®. Более подробная информация об этом находится в главе {%://002568 CFD Решатель]].
Конечная объемная плотность сетки, которая должна быть применена вокруг модели, устанавливается в процентах. Данное дробление используется для упрощения модели и для расчета потока. Плотность по умолчанию (20%) обычно приводит к относительно небольшому количеству конечных объемов и относительно быстрому расчету. Минимальный процент составляет 10%. Речь идет о довольно грубой сетке с наименьшим количеством объемов. Чем выше плотность сетки, тем меньше будет размер ячеек конечного объема. Соответственно, результаты будут более точными, но для расчета потребуется больше времени из-за большего количества объемов. Установка максимальной плотности сетки (100%) приводит к очень мелким сеткам с миллионами объемов. Расчет 3D потока на таких сетках находится на пределе возможностей современных компьютеров, а время расчета составляет от нескольких часов до нескольких дней.
Более подробную информацию вы найдете в главе "Вычислительная сетка и упрощение модели".
«Тип уплотнения сетки» можно задать для кривизны поверхностей модели или глобально для расстояния от поверхностей модели, см. главу Общие сведения, сетка конечного объема.
Опция «Граничные слои» определяет, будет ли сетка конечного объема рядом с поверхностями модели измельчена особым образом. Данное измельчение дает лучшие результаты вблизи границ модели (см.|изображение029026|Сетка конечного объема с пятью граничными слоями#). Настоятельно рекомендуем активировать граничные слои и задать количество слоев NL, при которых должна быть учтена шероховатость поверхности
