Решётка и рабочая плоскость

Точки сетки полезны при задании объектов графически. Чтобы открыть настройки решетки, выберите в меню «Инструменты» возможность «Решетка» и «Рабочая плоскость». Как вариант, используйте кнопку на панели инструментов .

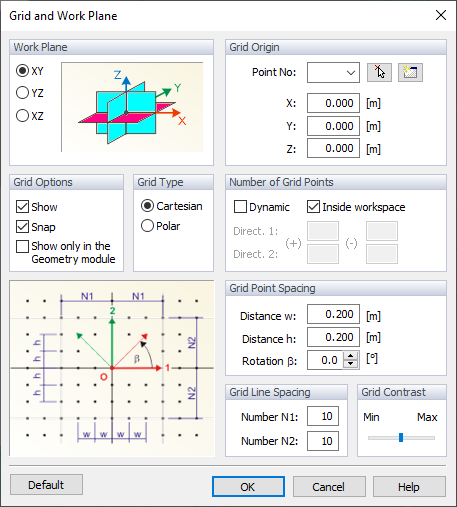

Сетка и рабочая плоскость

«Рабочая плоскость» может быть параллельна одной из трех общих плоскостей: XY, YZ или XZ (выбор также возможен с помощью кнопок панели инструментов , то есть без открытия этого диалогового окна).

По умолчанию «Начало решетки» находится в нулевой точке. Используйте , чтобы выбрать другую точку в рабочем окне, или ввести ее координаты. The позволяет определить новую точку-ориентир.

В ниже приведенных разделах доступны специальные возможности для настройки, например, «Типа решётки» (декартова или полярное расположение), «Количества точек сетки» или «Шаг точек сетки».
