Проверка параметров

Чтобы получить наилучшие результаты от численного моделирования, рекомендуется перед запуском расчета проверить несколько важных моментов, которые обсуждаются в следующих подразделах.

Detection of Overlapping Triangles

Исходная модель может содержать «двойные треугольники», то есть перекрывающиеся треугольники, лежащие в одной плоскости, см. изображение ниже.

Сетка исходной модели, перекрывающиеся треугольники

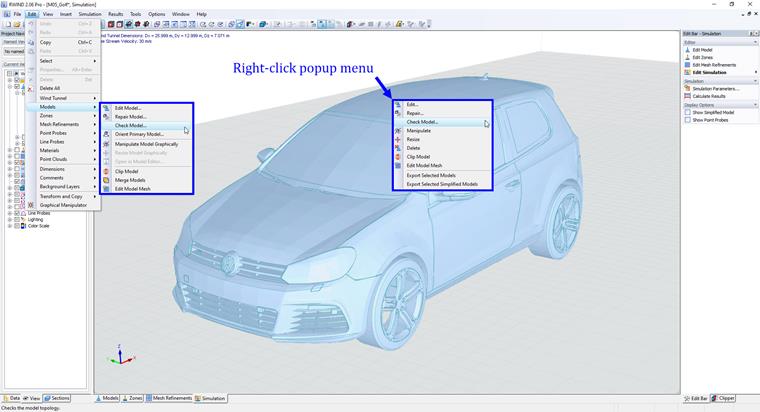

The overlapping triangles can lead to wrong results, because the resulting pressure can be extrapolated to all these triangles and the total drag force acting on the model can be increased by that. Проверка перекрывающихся треугольников активируется автоматически после импорта модели (см. раздел Импорт моделей) или может быть запущена вручную из меню, см. Изображение ниже.

Проверка топологии модели

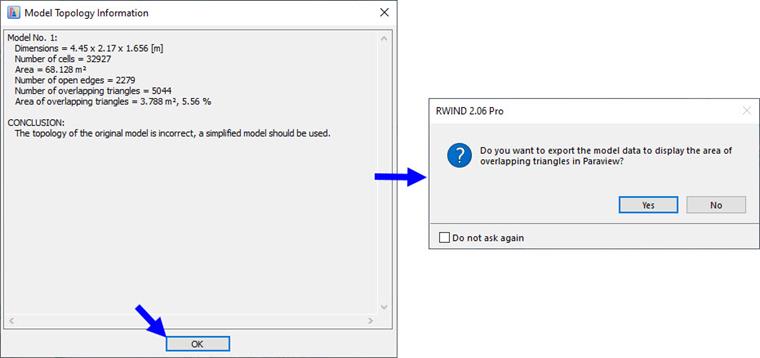

When you click on model check, a new window will open where you will find the conclusion and information about the number of overlapping triangles and their area.

Информация о топологии модели

Данные модели перекрывающихся треугольников можно экспортировать в файл, а затем отобразить и проанализировать в ParaView.

Аэродинамическая труба

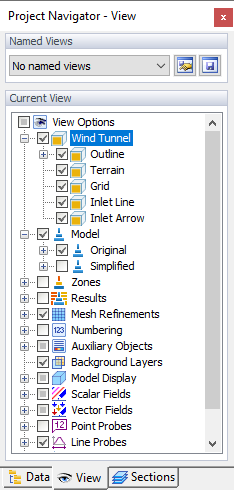

The outline of the wind tunnel is displayed as a box around the model in its center. You can check the wind direction, which is symbolized by a big red arrow. In the "Project Navigator," several options are available to display certain items relevant for the wind tunnel (see the image Project Navigator). The terrain level results from the value defined in the "Model Properties" section of the "General Data" window.

Навигатор проектов - Вид

If necessary, you can adjust the size and position of the wind tunnel graphically or in the "Wind Tunnel" dialog box (see Cchapter Wind Tunnel). Make sure that enough space is provided on all sides of the model for the air to flow unimpeded.

отверстия

При выборе функции «Закрыть отверстия» (см. раздел Настройки сетки), можно проверить, адекватно ли закрыты отверстия или зазоры в модели RWIND 3. If necessary, you can modify the settings in the image Edit Model dialog box of RWIND 3. Note that it will make a considerable difference for the analysis whether the air can flow through an opening or not.

Original Model

Исходная модель - это модель, созданная в RFEM 6/RSTAB 9, импортированная из внешнего файла или созданная в редакторе моделей в RWIND 3. The outer surface of the model (outer shell) is the most important part for external aerodynamics. Before calculation, the outer surface of the model is divided into triangles. Триангуляция поверхности модели является основой для создания упрощенной модели с использованием термоусадочной сетки, упрощенная модель является основой для создание сетки конечных объемов в пространстве вокруг модели. The numerical calculation is performed in this finite volume mesh. Although one of the great advantages of RWIND 3 is the possibility of using a simplified model (shrink-wrapping), which eliminates most of the potential problems, still every numerical calculation should be preceded by at least a quick check of the correctness of the geometry of the original model.

Before starting the simulation, we should check the geometry of the original model to ensure that it is not too complex for our purpose and that it does not contain unnecessary parts of the model (for example, inner surfaces, partitions, and so on) that are not important for our numerical simulation (external aerodynamics). Internal surfaces in a closed model (closed volume) increase the computational requirements in terms of both data and time, and can lead to inaccuracies. The more complex the geometry, the more time should be spent on checking the original model mesh and generated finite volume mesh. Для этого служит Mesh Inspector tool is used.

Simplified Model

RWIND 3 features a "Simplified Model", which is created from the original RFEM 6 / RSTAB 9 model. Она представляет собой специальную сетку для задания границ модели (дальнейшая информация находится в Разделе Вычислительная сетка и упрощение модели).

You can display the simplified model as follows:

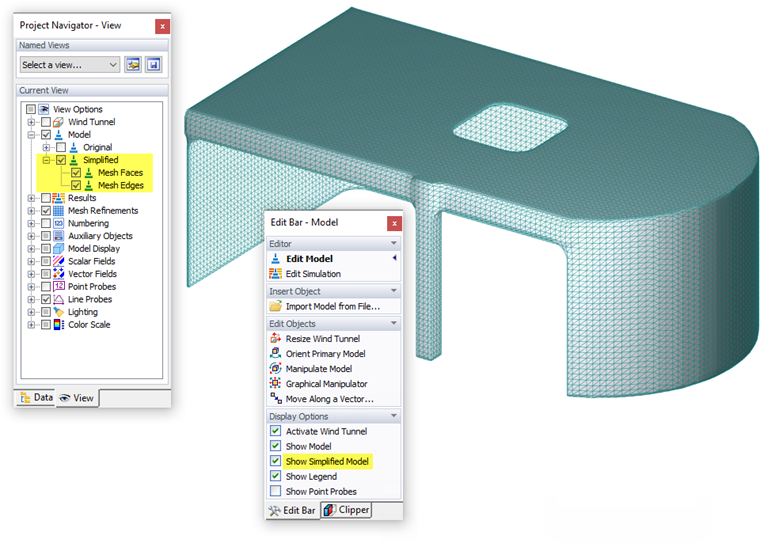

• Select the "Show Simplified Model" option in the panel.
• Select the "Simplified" option in the "View navigator" for the Model display.

Параметры для отображения упрощенной модели в навигаторе видов и на панели

The degree of simplification is controlled by the "Level of detail" specified in the "Edit Model" dialog box. Chapter "General" includes an example that shows the effects of this value on the "shrink-wrapping" process applied to the model. If the boundaries are not represented properly, you can adjust the level. When you click in the Edit Model dialog box, you can immediately check the modifications and view the new simplified model. Note that a very detailed model will accordingly require more computational time.
