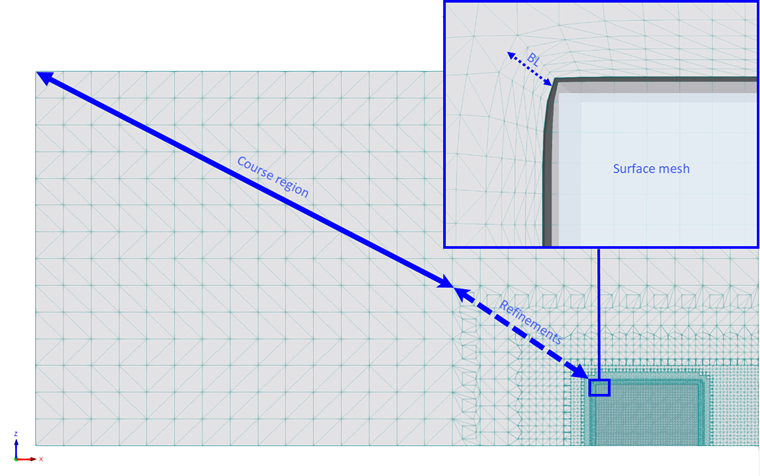

Финитно-объемная сетка (FVM) зависит от нескольких параметров и состоит из нескольких регионов.

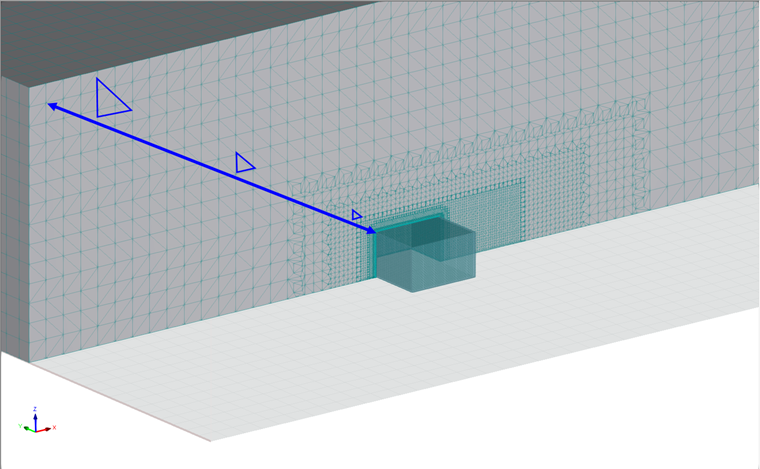

Наиболее близкий к модели регион FVM адаптирован к размеру сетки поверхности модели. Промежуточный регион вокруг модели формируется так называемыми стандартными уточнениями сетки. Самый дальний от модели регион имеет наиболее грубую сетку. Размер ячеек FVM меняется от самых мелких ячеек, прилегающих к поверхности модели, до наиболее крупных ячеек на границе туннеля, удаленной от модели.
Размер ячеек FVM, близких к стенке модели, зависит от параметра уровня детализации (см. Главу General) и также может зависеть от определенных граничных слоев модели (см. Главу General).

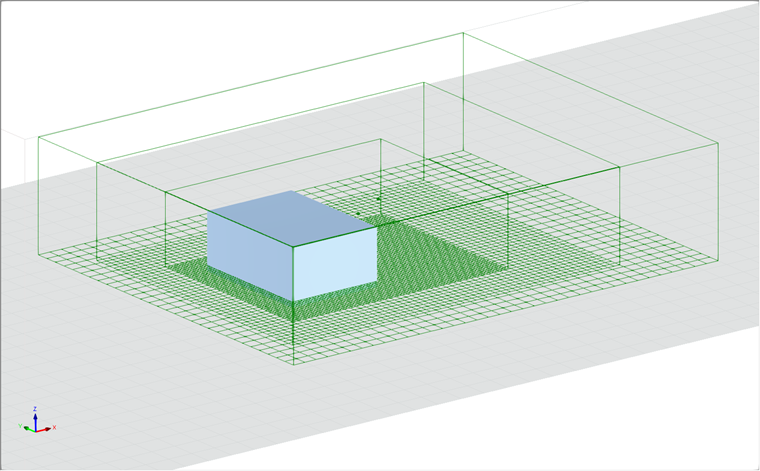

Промежуточный регион FVM создается при помощи стандартных уточнений сетки, объемных блоков, которые адаптивно уточняют сетку. Они генерируются автоматически с помощью алгоритма, учитывающего размер самых мелких ячеек в FVM (ближайших к поверхности модели) и наиболее крупных ячеек, самых удаленных от модели на границе туннеля. Эти 3D-блоки создают плавный переход между наименьшими и наиболее крупными ячейками в FVM. Самый дальний и грубый регион FVM контролируется параметром плотности сетки в настройках параметров моделирования.

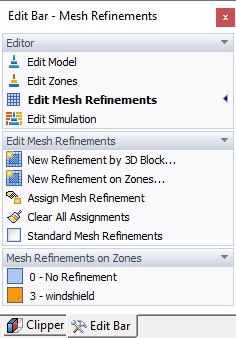

В RWIND 3 "Уточнения сетки" редактируются в разделе "Редактор", где вы можете создавать, редактировать и назначать уточнения сетки. Возможность создания/редактирования локальных объемных уточнений сетки вокруг модели, а также назначения уточнений сетки для зон доступна в "Edit Bar - Mesh Refinements".

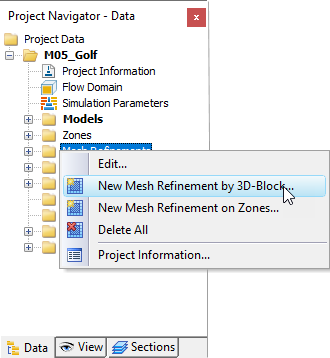

Другой вариант — создать уточнение сетки, используя меню "Insert" или контекстное меню "Mesh Refinements" в Data Navigator.
Уточнение с помощью 3D-блоков

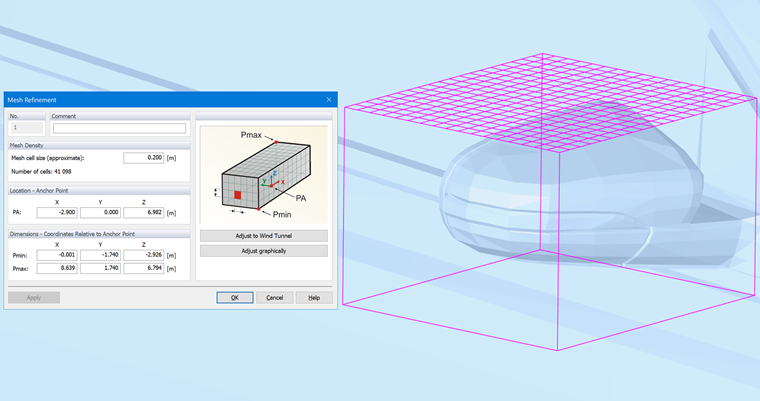

Первая опция "Новое уточнение с помощью 3D-блока..." открывает диалоговое окно "Mesh Refinement" ниже и позволяет назначить уточнение сетки для определенных регионов модели.
При необходимости введите "Комментарий", который облегчит идентификацию уточнения. В разделе "Плотность сетки" вы можете определить целевую длину ячеек сетки так, чтобы уточнение соответствовало критическому региону. Затем, укажите позицию и размер коробкообразного региона уточнения в разделе "Расположение и размеры". Вы также можете использовать опцию
для определения уточнения в рабочем окне. Функции графического манипулятора соответствуют тем, что используются для настройки ветрового туннеля (см. Главу Wind Tunnel).
"Точка якоря" является опорной точкой, определяемой в локальной системе координат и связанной с системой координат модели. Это обеспечивает связь уточнения сетки с моделью. Например, если модель поворачивается, уточнение сетки также будет поворачиваться.

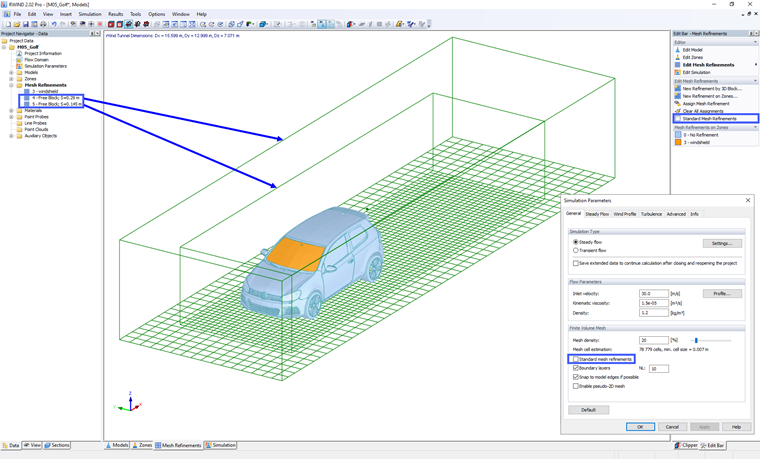

Последний вариант позволяет отключить стандартные уточнения сетки, как показано на изображении image ниже; настройки находятся в "Edit - Bar" и "Simulation Parameters". Это позволяет генерировать стандартное уточнение сетки, которое можно модифицировать и позиционировать.
Уточнения сетки на зонах

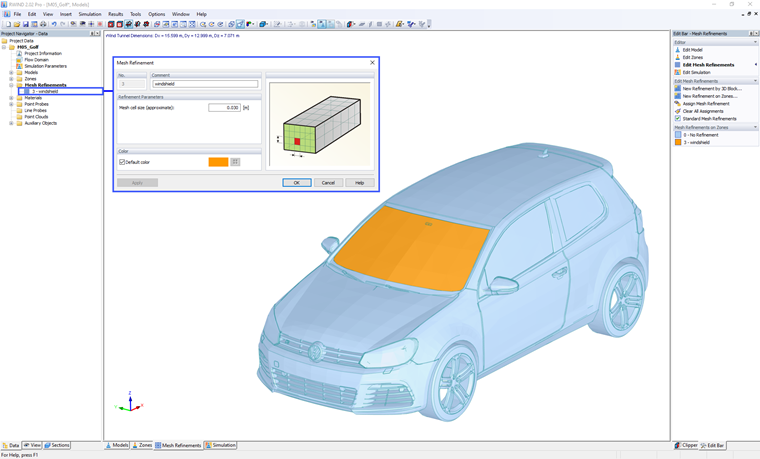

Вторая опция "Новое уточнение на зонах..." позволяет назначить Mesh Refinements для определенных зон. Глава Zones описывает, как определить и работать с зонами. В диалоге вы можете определить приблизительный размер ячеек сетки и толщину уточненного слоя. Задана предустановленная толщина.
