Как описано в главе Вычислительная сетка и упрощение модели, для моделирования используются два типа сеток. Упрощенная модель «завернута» в сетку границ, которая снова обеспечивает основу трехмерной сетки объема вокруг нее. Первый представляет собой «Сетку поверхности», а второй - «Сетку объема».
В начале расчета результатов (см. Раздел Расчет), сетка создается автоматически. Однако, чтобы создать сетку отдельно, выберите «Создать сетку» в меню «Моделирование».
Кнопка «Изменить моделирование»
предоставляет конкретные параметры для изображения двух типов сеток.

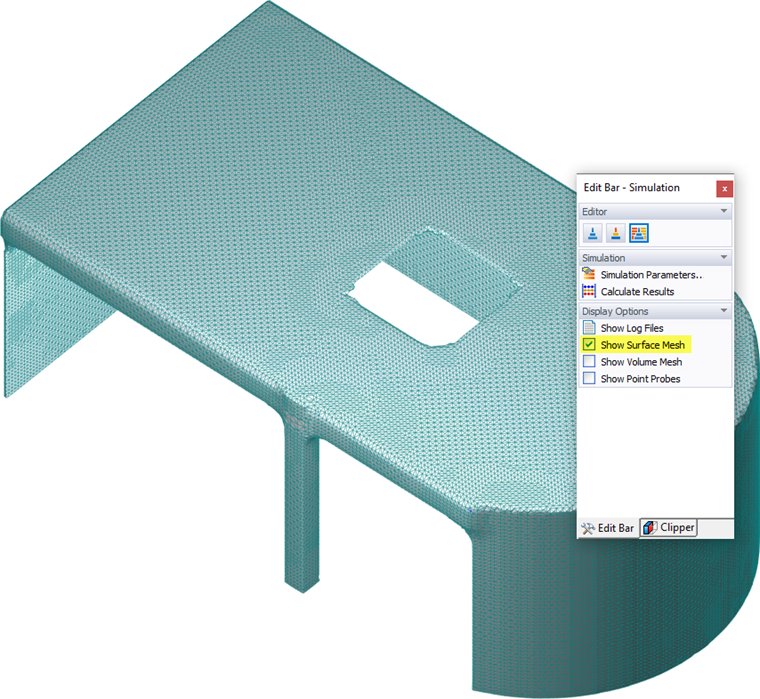

Показать сетку поверхности
Выберите данную опцию, чтобы проверить, отображается ли в диалоговом окне «Плотность сетки» дает адекватное представление исходной модели. Далее можно настроить также «Уровень детализации», Edit Model существенно влияет на качество сетки поверхности. Если упрощенная модель кажется слишком грубой или очень мелкой, тогда следует изменить уровень детализации.
В «Навигаторе изображений» можно управлять отображением «Граней сетки» (заполненные поверхности сетки) и «Краев сетки» (разделительные линии между элементами сетки) – см. Image 4.1 .
Показать сетку объемов
Сетку объемов можно отобразить в «плоскости среза». Таким образом получается сечение аэродинамической трубы, параллельное одной из глобальных плоскостей (XY, YZ, XZ). Более подробная информация о работе с этим инструментом затем описана в главе Срез. Вы можете различить утонченную сетку объема на границах модели и более широкую сетку в удаленных местах.
