Come descritto nel capitolo Mesh computazionale e semplificazione del modello, per la simulazione vengono utilizzati due tipi di mesh. Il modello semplificato è "avvolto" da una mesh di contorni, che a sua volta fornisce la base per la mesh del volume 3D circostante. Il primo rappresenta la "Mesh della superficie", il secondo la "Mesh del volume".
Quando si avvia il calcolo dei risultati (vedere il capitolo Calcolo), la mesh viene creata automaticamente. Per creare la mesh separatamente, tuttavia, selezionare "Genera mesh" nel menu "Simulazione".
Il pulsante "Modifica simulazione".
fornisce opzioni specifiche per visualizzare i due tipi di mesh.

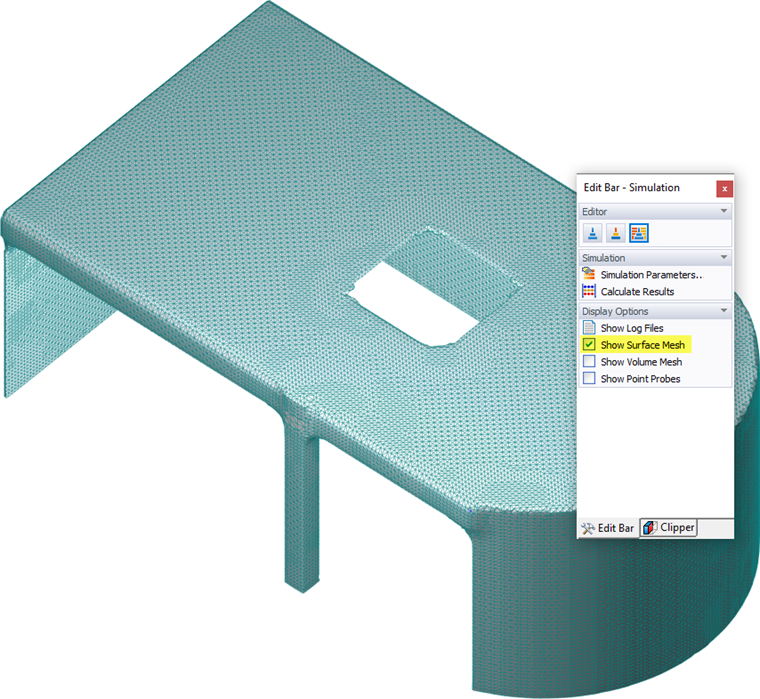

Mostra mesh della superficie
Selezionare questa opzione per verificare se la "Densità della mesh" è impostata nel file finestra di dialogo fornisce una rappresentazione adeguata del modello originale. Inoltre, il "Livello di dettaglio" impostato nel file Edit Model finestra di dialogo influenza fortemente la qualità della mesh della superficie. Se il modello semplificato appare troppo grossolano o estremamente fine, è necessario modificare il livello di dettaglio.
Nel "Navigatore vista", è possibile controllare la visualizzazione delle "Facce mesh" (le superfici mesh riempite) e dei "Bordi mesh" (linee di separazione tra gli elementi della mesh)—vedi Image 4.1 .

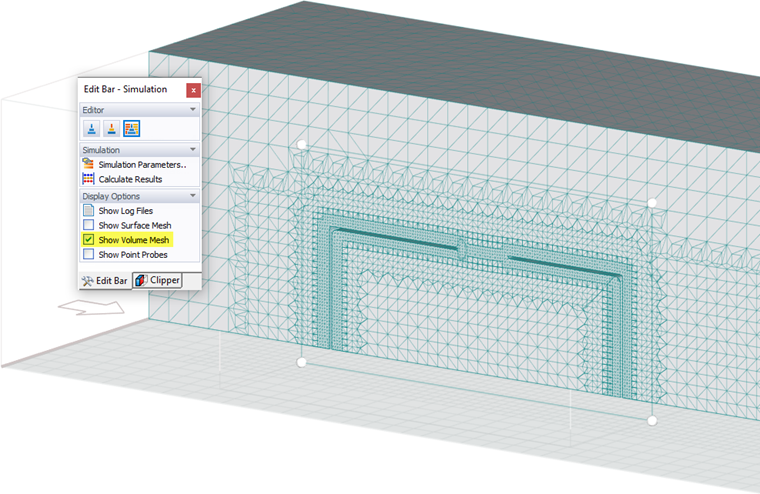

Mostra mesh del volume
La mesh del volume può essere visualizzata in un "Piano di taglio". Dà una sezione attraverso la galleria del vento che è parallela a uno dei piani globali (XY, YZ, XZ). Per ulteriori informazioni sulla gestione dello strumento, vedere il capitolo Affettatrice. È possibile distinguere tra la mesh del volume raffinata ai contorni del modello e la mesh più ampia in posizioni distanti.
