Seleziona il modello prima di applicare la funzione.

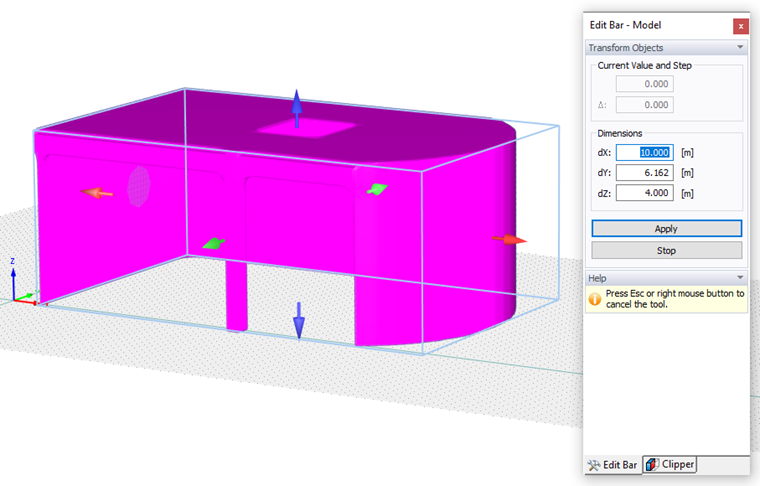

È possibile modificare le dimensioni del modello numericamente, inserendo i valori nelle caselle di testo o graficamente, utilizzando le frecce mostrate attorno al modello. I parametri di spostamento (dX, dY, dZ) si riferiscono agli assi della galleria del vento: dX è l'asse nella direzione del vento, dY quello trasversale ad esso, mentre dZ rappresenta l'asse verticale. Se le dimensioni vengono inserite manualmente, il baricentro viene mantenuto durante il ridimensionamento.
In alternativa, è possibile ridimensionare il modello nella finestra di lavoro selezionando una delle frecce e spostandola. Il parametro corrispondente è mostrato nelle caselle "Valore corrente" e "Passo" del pannello. Lì, è anche possibile impostare l'intervallo Δ per il modello su cui agganciare quando si sposta il puntatore. Per disattivare lo strumento grafico, fare clic sullo spazio vuoto nella finestra di lavoro.
Fare clic
per controllare nel grafico se sono stati impostati i parametri corretti. Quindi, usa
per uscire dalla funzione.
